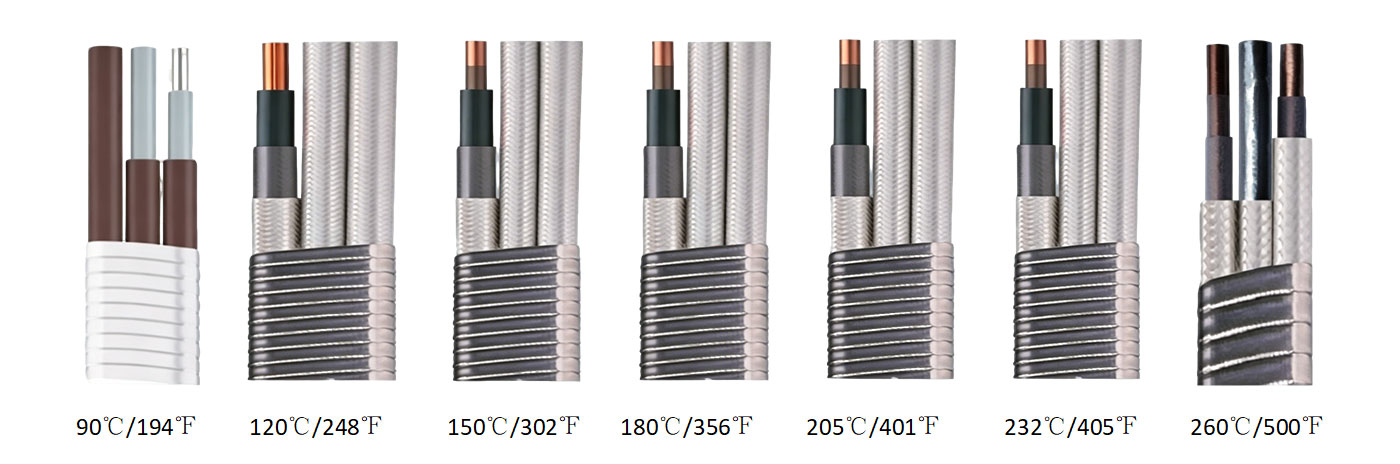

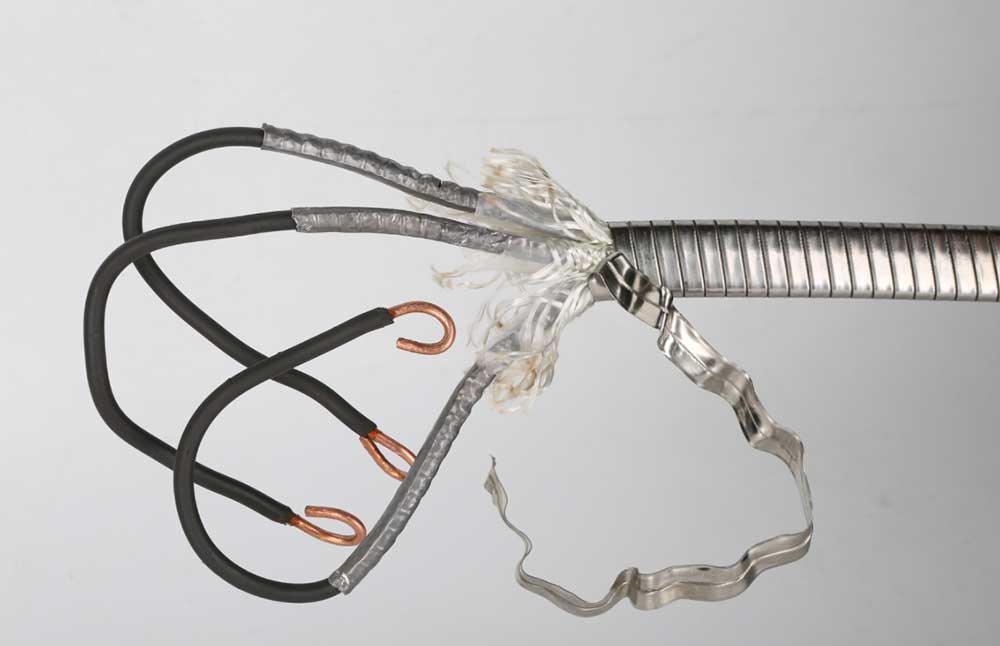

DettaStrömkabelär en dedikerad matchande kabel för ESP:er, med ena änden ansluten till ledningskabeln och den andra änden till ytkopplingsdosan, vilket ger tillförlitligt kraftöverföringsstöd för utrustningen. Klassificerad efter ledarens tvärsnittsform finns kabeln tillgänglig i två strukturella typer: cirkulär och platt. Dess struktur inifrån och ut är i följande ordning: solid (eller tvinnad) rund kopparledare, isoleringsskikt, mantelskikt, flätat skikt (yttre mantelskikt、fyllningsskikt) och stålbandsskyddande skyddsskikt.
Internationell standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nationell standard: GB/T 16750
Branschstandard: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise Standard: AT-ST-008
●Hög belastningsström
●Hög temperaturbeständighet
●Lätt och pålitlig installation
●Korrosionsbeständighet
| AWG-serien | Tvärsnittsarea（mm2） | Antal kärnor | Antal trådar / Nominell diameter för enkelsträng (mm) | Märkspänningsklass (kV) | Driftstemperatur（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

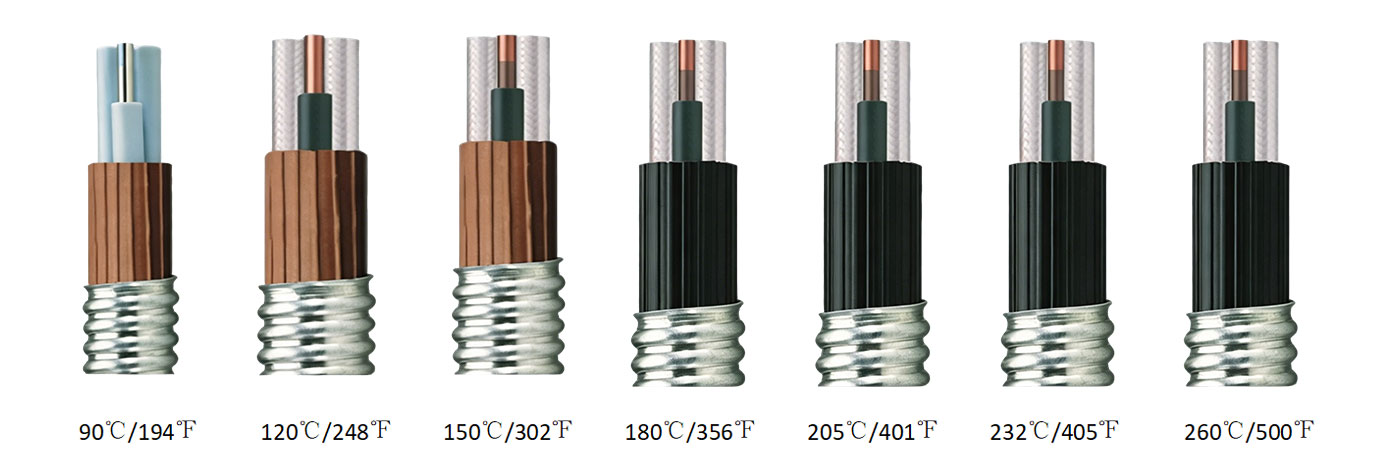

Rund kabel
| Koda | Förklaring | Förkortningar | Koda | Förklaring | Förkortningar |
| Material för isoleringsskikt | Pansarlagermaterial | ||||
| P | Polypropen (inklusive modifierad polypropen) | PP(MPP) | - | Galvaniserat stålband | moms |
| E | Eten Propylen Gummi | EPDM | M | Monel tejp | MA |
| YJ | Tvärbunden polyeten | XLPE | X | Rostfritt ståltejp | SS316 |
| EDER | Polyimid-F46 kompositfilm + etylenpropylengummi kombinerad isolering | PI-FEP/EPDM | |||
| YF | Polyimid-F46 kompositfilm + perfluoretylen propylengummi kombinerad isolering | PI-FEP | |||
| Mantellagermaterial | Braid Layer (Filler Layer) | ||||
| Q | Blylegering | Pb-legering | Polytetrafluoreten | PTFE | |
| E | Eten Propylen Gummi | EPDM | |||
| H | Klorsulfonerad polyeten | CSM | Aramidfibertejp | AKTER | |
| F | Perfluoretylen Propylen | FEP | Nylonfibertejp | NFT | |
| N | Nitrilgummi | NBR | Polypropen (oljebeständigt kuddskikt) | PP | |
| AWGSerien | Maximal dimension | |||||
| Platt kabel (mm×mm) | Sfärisk kabel (mm2) | MLE-kabel (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: En dedikerad dränkbar pumpkabel är utformad för att ge tillförlitlig kraftöverföring i undervattensmiljöer. Jämfört med vanliga elektriska kablar har den förbättrad vattentät isolering, flexibel konstruktion och motståndskraft mot fukt, vilket möjliggör stabil drift i djupa brunnar, avloppssystem och andra nedsänkta applikationer.
A2: Platta kablar är att föredra i många nedsänkbara applikationer eftersom deras kompakta struktur kräver mindre installationsutrymme och är lättare att passa in i trånga brunnar eller trånga områden. Den flexibla designen hjälper också till att minska vridning, böjspänning och mekanisk skada under pumpinstallation och underhåll.
A3: Kabeln använder isoleringsmaterial av hög kvalitet och en skyddande yttre mantel för att förhindra vatteninträngning, åldrande och miljöskador. Före leverans testas varje kabel för isoleringsprestanda, vattenbeständighet och mekanisk hållbarhet för att säkerställa säker drift i krävande undervattensförhållanden.
A4: Ja. AOTE TIANJIN PUMP CO., LTD. ger anpassningsalternativ inklusive kabellängd, kärnnummer, ledningsspecifikationer och yttermantelmaterial. Kabelkonfigurationen kan matchas med olika pumpeffekter, installationsdjup och driftsmiljöer.
S5: Kabelval bör beakta flera faktorer, inklusive pumpeffekt, märkspänning, installationsdjup, driftstemperatur, vattenkvalitet och mekaniska krav. Att välja rätt ledarstorlek och skyddsstruktur hjälper till att säkerställa effektiv kraftöverföring och förlänger livslängden.
AOTE TIANJIN PUMP CO., LTD. specialiserat på dränkbara pumplösningar och relaterade kabelprodukter. Med praktisk erfarenhet av undervattenspumpningsapplikationer förstår vi kraven på olika pumpsystem och tillhandahåller lämpliga kabelkonfigurationer för olika arbetsförhållanden.
Vi väljer högkvalitativa ledande material och vattentäta isoleringssystem för att säkerställa stabil elektrisk prestanda och mekanisk hållbarhet. Varje kabel genomgår strikta inspektionsprocedurer, inklusive isoleringstestning, vattentäthetstestning och utseendekontroller före leverans.
Våra kablar är utvecklade för krävande miljöer där flexibilitet, vattentät prestanda och hållbarhet är avgörande. Den optimerade strukturen hjälper till att minska underhållsfrekvensen och ger pålitlig prestanda för tekniska projekt och kommersiella applikationer.
Vi tillhandahåller standardmodeller för strömkabel samt skräddarsydda lösningar baserade på projektkrav. Från produktval till installationssupport hjälper vårt tekniska team kunder att välja lämpliga kabelspecifikationer och förbättra systemets tillförlitlighet.
