Tianjin AotePansarkabelhar hög temperaturbeständighet, oljebeständighet och utmärkt nötningsbeständighet. Denna kabelserie inkluderar runda och platta strukturella typer, speciellt utvecklade för tuffa oljefältsarbetsmiljöer. Dess bepansrade yttre lager ger stark draghållfasthet och anti-extruderingsprestanda för att undvika skador på kärnan under jord.
Den ståtar med stabil elektrisk isolering under hög värme och oljiga förhållanden, brett matchad med ESP dränkbara oljepumpar och oljeutvinningsutrustning i borrhål över globala oljeutvinningsplatser.
| AWGSerien | Tvärsnittsarea（mm2） | Antal kärnor | Antal trådar / Nominell diameter för enkelsträng (mm) | Märkspänningsklass (kV) | Driftstemperatur（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35; 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25; 7/3,16 |
| Koda | Förklaring | Förkortning | Koda | Förklaring | Förkortning |
| Material för isoleringsskikt | Pansarlagermaterial | ||||
| P | Polypropen (inklusive modifierad polypropen) | PP (MPP) | - | Galvaniserat stålband | moms |
| E | Eten Propylen Gummi | EPDM | M | Monel tejp | MA |
| YJ | Tvärbunden polyeten | XLPE | X | Rostfritt ståltejp | SS316 |
| EDER | Polyimid-F46 kompositfilm + etylenpropylengummi kombinerad isolering | PI-FEP/EPDM | |||
| YF | Polyimid-F46 kompositfilm + perfluoretylen propylengummi kombinerad isolering | PI-FEP | |||
| Mantellagermaterial | Braid Layer (Filler Layer) | ||||
| Q | Blylegering | Pb-legering | Polytetrafluoreten | PTFE | |
| E | Eten Propylen Gummi | EPDM | Aramidfibertejp | AKTER | |
| H | Klorsulfonerad polyeten | CSM | Nylonfibertejp | NFT | |
| F | Perfluoretylen Propylengummi | FEP | Polypropen (oljebeständigt kuddskikt) | PP | |
| N | Nitrilgummi | NBR | |||
| AWGSerien | Maximal dimension | |||||
| Platt kabel (mm×mm) | Sfärisk kabel (mm2) | MLE-kabel (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Vanliga kablar kan skadas vid hög temperatur, oljeförorening och upprepad böjning. Våra runda och platta bepansrade kablar använder förstärkta metallpansarstrukturer och temperatur- och slitstarka material för att minska böjspänningar och motstå värme, friktion och mekanisk påverkan. De två strukturella alternativen uppfyller olika dynamiska driftkrav, vilket bidrar till att förlänga livslängden och minska riskerna för kabelfel.

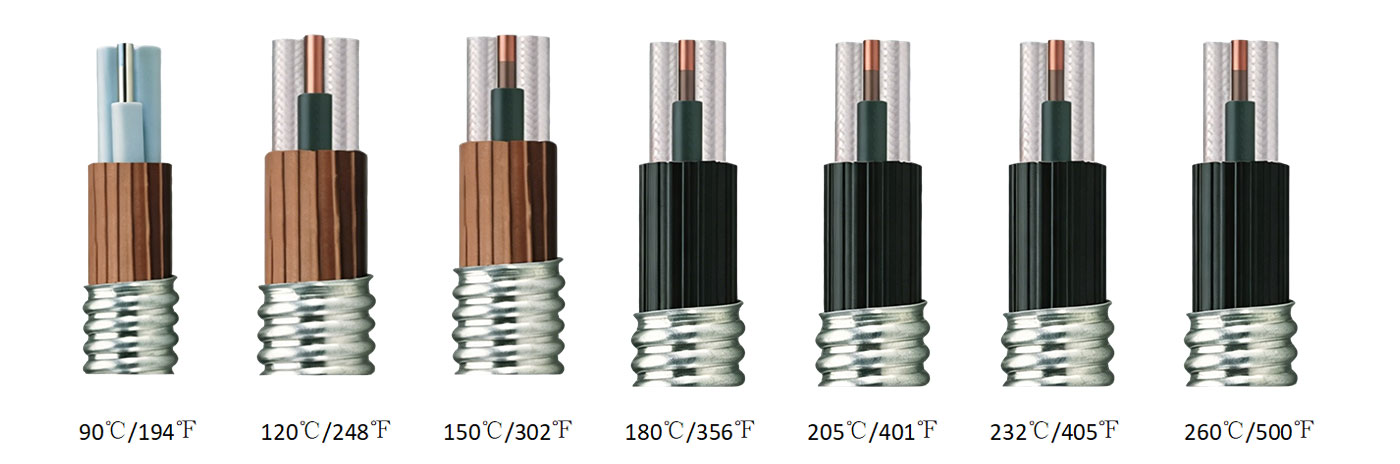

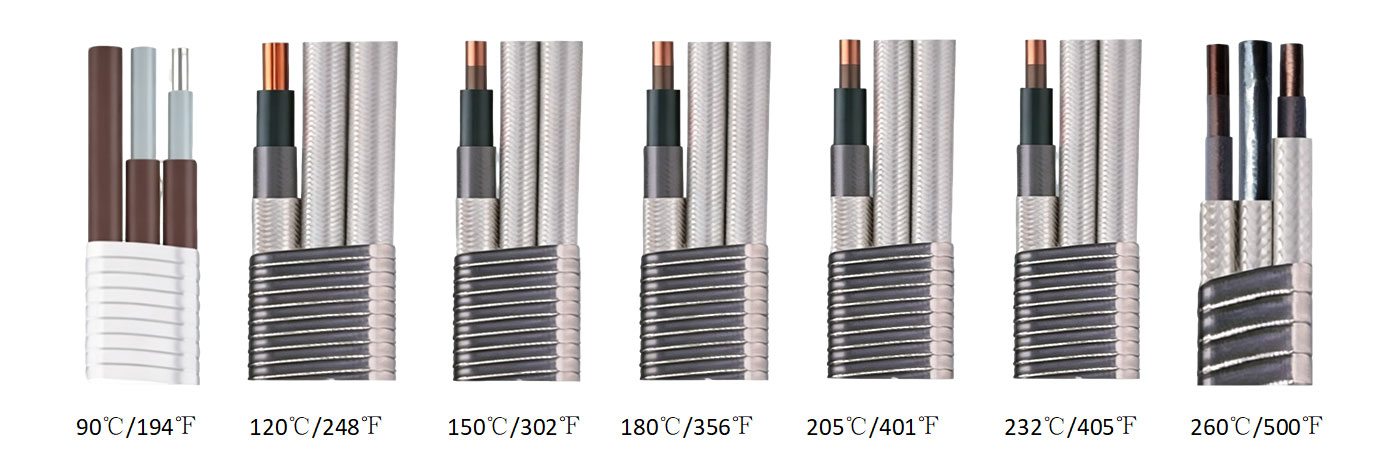

Rundabepansrade kablarär lämpliga för konventionella kabeldragningsapplikationer som dragkedjor och kabelrännor. Platta bepansrade kablar har en kompakt struktur för begränsade installationsutrymmen, inklusive smala brunnshuvuden, kompakt utrustning och underjordiska kabelgravar. De två strukturerna ger flexibla installationsalternativ och förenklar kabelarrangemang och underhåll.
Tillverkade med fintrådiga ledare, temperaturbeständiga isoleringsskikt och förstärkta pansarstrukturer ger kablarna böjmotstånd, slitstyrka, extruderingsbeständighet och stötskydd. Metallpansarskiktet hjälper till att förhindra yttre skador, medan valfria egenskaper som oljebeständighet, korrosionsbeständighet och åldringsbeständighet tillåter anpassning till krävande miljöer inklusive oljefält och gruvor.
Precisionstillverkade ledare ger konsekvent elektrisk ledningsförmåga och minskad effektförlust. Valfria skärmningsstrukturer hjälper till att minska elektromagnetiska störningar, stöder stabil strömförsörjning och styrsignalöverföring för industriell utrustning.
Alla produkter följer standardiserade kvalitetskontrollprocedurer under hela produktionsprocessen. Inspektioner utförs från råmaterialverifiering och produktionsövervakning till färdig kabeltestning för att säkerställa konsekvent produktprestanda.
Ledare, isoleringsmaterial och mantelmaterial inspekteras före produktion. Endast godkända material används för att bibehålla konsekvent kabelkvalitet.
Nyckelparametrar inklusive ledardiameter, isoleringstjocklek och mantelkoncentricitet övervakas under produktionen. Processjusteringar utförs vid behov för att bibehålla satsens konsistens.
Rutinmässiga tester inkluderar ledarresistanstest, isolationsresistanstest, spänningsmotståndstest, gnisttest, dimensionsinspektion och utseendeinspektion.
Skräddarsydda tester inkluderar böjutmattningstest, draghållfasthetstest, nötningsbeständighetstest, högtemperatur-åldringstest, oljebeständighetstest, lågtemperatur-flexibilitetstest och flamskyddstest.
Kompletta testrapporter finns tillgängliga för projektgodkännande på begäran.
Utrustad med automatiserade bepansrade kabelproduktionslinjer stöder vår fabrik massproduktion av runda och platta bepansrade kraftkablar, inklusive provutveckling, skräddarsydda beställningar och långsiktig projektleverans. Standardiserade produktionsprocesser, automatiserade tester och exportstandardförpackningar hjälper till att säkerställa konsekvent leverans.
Industriell automation:Automatiserade produktionslinjer, industrirobotar och högfrekventa rörelseledningar
Drakedjesystem:Kontinuerliga bockningsapplikationer som kräver anti-vridning och slitstark kabelprestanda
Lyft- och lyftutrustning:Resekranar, portalkranar, lyftplattformar och mobila strömförsörjningssystem
Olje- och gasindustrin:Oljeutrustning för brunnhuvud och borrhål som arbetar under höga temperaturer, oljeföroreningar och nötningsförhållanden
Gruvdrift och tung industri:Mobila gruvmaskiner och tung utrustning som kräver stöt- och slitageskydd
Hamn- och logistikutrustning:Hamnmaskineri och automatiserad lagerutrustning utsatt för utomhusmiljöer och korrosionsrisker
Vi tillhandahåller skräddarsydda industriella pansarkabellösningar baserade på utrustningskrav, driftstemperatur och slitageförhållanden. Med runda och platta armerade kabelalternativ hjälper vi kunderna att välja lämpliga strukturer, specifikationer och skyddsmaterial.
Vi stödjer OEM/ODM-anpassning, inklusive kabelstruktur, prestandakrav och produktionskvantiteter. Standardiserade tillverkningsprocesser och flexibel produktionskapacitet stödjer små batchorder, stora volymer och långsiktiga projekt.
Vårt tekniska team tillhandahåller produktvalsstöd och applikationsvägledning för att hjälpa till att minska kabelvalsrisker och underhållskostnader. Exporterfarenhet och teknisk service stödjer globala kunder under hela samarbetsprocessen.
F1: Vilka är fördelarna med att kombinera runda och platta armerade kablar?
A1: De två strukturerna täcker olika installationskrav. Runda bepansrade kablar ger allmänt skydd och flexibel installation, medan platta bepansrade kablar är lämpliga för begränsade utrymmen som utrustning med smala brunnshuvud. Kombinationen hjälper till att lösa utmaningar relaterade till värmeexponering, nötning, installationsutrymme och kabelrörelser.
F2: Är kablarna lämpliga för långvarig upprepad bockning?
A2: Ja. Kablarna använder temperaturbeständiga jackor och förstärkta pansarkonstruktioner. De är testade för böjtrötthet, högtemperaturåldring och nötningsbeständighet för att stödja kontinuerlig dynamisk drift.
F3: Kan kablarna anpassas för speciella arbetsförhållanden?
A3: Ja. Vi tillhandahåller anpassning av kabelstruktur, ledarspecifikationer och kabellängd. Ytterligare alternativ inkluderar högtemperaturbeständighet, slitstyrka, oljebeständighet, flamskydd och skärmning för olika driftsmiljöer.
Alla bepansrade kablar genomgår inspektion med fokus på temperaturbeständighet, slitstyrka, åldringsbeständighet och stötskydd. Produkterna levereras efter godkända tester.
Automatiserade produktionslinjer stödjer kontinuerlig leverans, skräddarsydda beställningar och storskaliga projekt. Vi tillhandahåller pansarkabellösningar för industriella applikationer som kräver konsekvent prestanda och lång livslängd.
