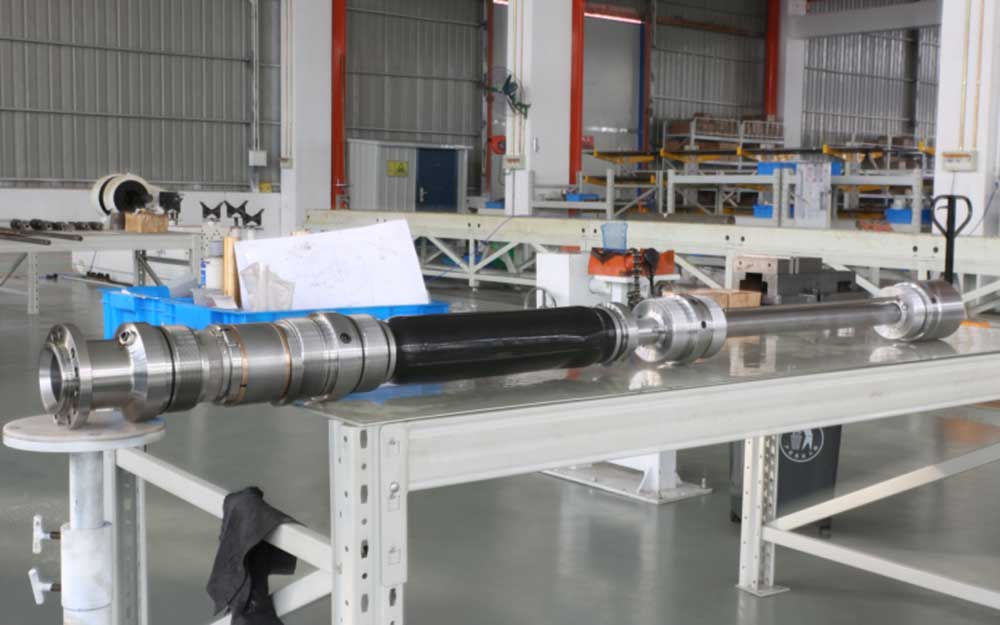

DeElektrisk dränkbar pumpär ett artificiellt lyftsystem nere i hålet designat för kontinuerlig råoljeproduktion i djupa brunnar, offshoreplattformar och komplexa reservoarförhållanden. Den integrerar en högpresterande dränkbar motor, flerstegs centrifugalpump, gas- och sandbeständigt skyddssystem och pålitlig tätningsstruktur för att ge stabil oljelyftprestanda.
Olje-ESP-systemet är designat för brunnar med höga vattenavskärningar, mogna oljefält, offshoreproduktion och utmanande reservoarmiljöer, och hjälper operatörer att förbättra produktionseffektiviteten, minska överarbetningsfrekvensen och sänka långsiktiga driftskostnader.
Med flera pumpdiametrar, kraftkonfigurationer och materialalternativ tillgängliga kan den anpassas efter brunnsdjup, vätskeegenskaper, temperatur och produktionskrav.

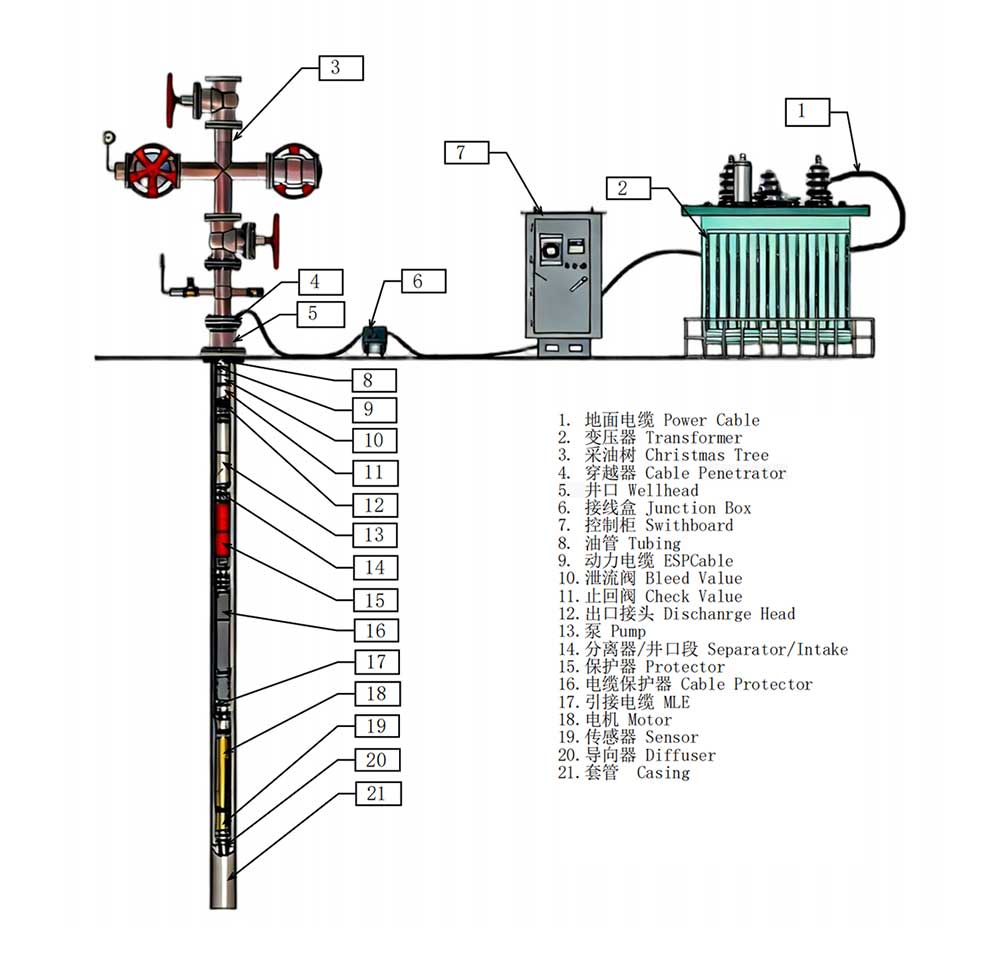

| Inga. | Utrustningens namn | Nödvändighet | Upphandlingsmetod | Utrustningsbeskrivning |
| landbaserade anläggningar | ||||
| 1 | Kopplingslåda | Frivillig | Levereras av kund |
1.För jordkabelanslutningar i jordkabelbrunnar 2.Förhindra högtrycksgas i underjordiska gruvor |
| 2 | Variabel frekvens Step-up Transformator | Nödvändig | Levereras av kund | Används för att öka strömförsörjningsspänningen till den jordspänning som krävs av den elektriska pumpen |
| 3 | Lågspänningsstyrskåp med variabel frekvens (inklusive sinusfilter) | Nödvändig | Levereras av kund | För styrning, skydd och justering av den elektriska pumpens driftstatus |
| 4 | Filtrera | Frivillig | Levereras av kund | För att skydda elektriska pumpar och kritisk utrustning i elnät |
| 5 | Ytkabel | Frivillig | Levereras av kund |
1. Används för att ansluta jordutrustning 2.kontroll pump kostnad |
| rörledningskoppling i borrhålet | ||||
| 1 | brunnshuvudutrustning | Nödvändig | Levereras av kund | 1.För upphängning av rörsträngar och anslutning av ytrörledningar2.För underjordisk kabelgenomgång |
| 2 | oljerör | Nödvändig | Levereras av kund | Används för att ansluta elektriska pumpar och bilda en lyftkanal för brunnsvätska |
| 3 | dräneringsventil | Frivillig | Levereras av kund | Utsläpp av slangbrunnsvätska för pumpning |
| 4 | Enkelflödesventil | Nödvändig | Levereras av kund | Pumpens avstängningsfunktion förhindrar tillbakaflöde av brunnsvätska i slangsträngen, vilket kan orsaka vattenslag och skada den elektriska pumpen. |
| 5 | uttagsanslutning | Nödvändig | Levereras av kund | Används för att ansluta den elektriska pumpen till oljeröret |
| 6 | pump | Nödvändig | självexpropriation | Används för att generera erforderligt lyfttryck och flödeshastighet |
| 7 | gasprocessor | Frivillig | självexpropriation |
1. För att minska påverkan av gas på elektriska pumpar, såsom gaslås och kavitation 2.tillräckligt lyftflöde |
| 8 | Gasavskiljare eller inloppssektion | Nödvändig | självexpropriation |
1. För att minska påverkan av gas på elektriska pumpar, såsom gaslås och kavitation 2.tillräckligt lyftflöde 3. bildar kanalen för brunnsvätska att komma in i pumpen |
| antal | enhetsnamn | nödvändighet | förvärvsmetod | Enhetsbeskrivning |
| rörledningskoppling i borrhålet | ||||
| 9 | beskyddare | Nödvändig | självexpropriation |
1. Används för att överföra motorns vridmoment till pumpen 2. Tryckbalans för dränkbar motor i borrhål 3. Axialkraften hos bärarpumpen 4. Påfyllning av motorolja för nedsänkt motor 5.Axialtätning för nedsänkt motor |

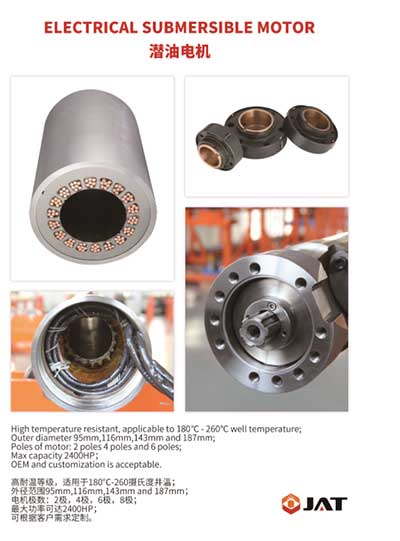

| 10 | dränkbar motor | Nödvändig | självexpropriation | Används för att omvandla elektrisk energi till mekanisk energi och ge kraft för pumpdrift |
| 11 | borrhålssensor | Frivillig | Levereras av kund | För realtidsövervakning av inloppstryck, temperatur, vibrationer, isolering, etc. av brunnsvätska och elektriska pumpar. |
| 12 | direktör | Nödvändig | självexpropriation | Styrning och stabilisering av pumpen i hålet |
| Kabelutrustning och tillbehör i borrhål | ||||
| 1 | kabelförare | Frivillig | Levereras av kund |
1. Används för kabeltätning genom brunnshuvudanordning 2. Dimensionell struktur kompatibel med brunnshuvudenhet 3. Kapabel att motstå motorns hög jordspänning |
| 2 | Strömkabel (platt kabel) | Nödvändig | Levereras av kund |
1. Kraftöverföring för borrhålsslangssteget 2. Kablar bör vara kompatibla med brunnstemperatur och brunnsförhållanden |
| 3 | Spännkablar och spännkabelkontakter (små platta kablar) | Nödvändig | självexpropriation |
1. Kraftöverföring för elpumpsteget i borrhålet 2. Kablar bör vara kompatibla med brunnstemperatur och brunnsförhållanden 3. Den ska vara tätad till motorn. |
| 4 | Kabelmantel och kabelklämma eller enhetskabelskydd | Nödvändig | självexpropriation | Kabelfixering och skydd för elektriska pumpsteg |
| 5 | YouTube:Cross-Connector Clamp Cable Protector | Nödvändig | Levereras av kund | Applicering av kabelfixering och skydd i oljeledningsstadiet |
| antal | enhetsnamn | nödvändighet | förvärvsmetod | Enhetsbeskrivning |
| Andra tillbehör för underjordisk användning | ||||
| 1 | Tillbehörspaket för elektrisk pump i borrhål (inklusive motor, skydd, brunnshuvudsektion eller separator, pump, gasprocessor) | Nödvändig | självexpropriation | För engångsbruk delar i underjordiska applikationer, såsom O-ringar, skruvar och motorolja. |
| 2 | Tillbehörspaket för kabelanslutning | Frivillig | självexpropriation | Används för att ansluta inledningskablar till strömkablar, såsom isoleringstejp och armerade kablar. |
| 3 | tillbehör för annan utrustning som går ner i schaktet | Nödvändig | Vissa enhetsleverantörer erbjuder | |
| verktyg i borrhålet | ||||
| 1 | kabelplocknings- och läggningsmaskin | Frivillig | Tillgänglig för köp, leasing eller andra metoder för kabelinstallation | |
| 2 | kabelskiva | Nödvändig | Levereras av kund | för kabelinstallation |
| 3 | oljepåfyllningsutrustning | Nödvändig | självexpropriation | För elektrisk pumpoljeinsprutning |
| 4 | elektrisk pumphiss | Nödvändig | självexpropriation | För hållyftning |
| 5 | axel | Nödvändig | självexpropriation | skivaxel i hålet |
| 6 | lyftdomkraft | självexpropriation | För användning i elmotorer, måste | |
| 7 | andra borrhålsverktyg | Nödvändig | Vissa enhetsleverantörer tillhandahåller | |
| Typ | Serie | Maximal diameter (mm) |

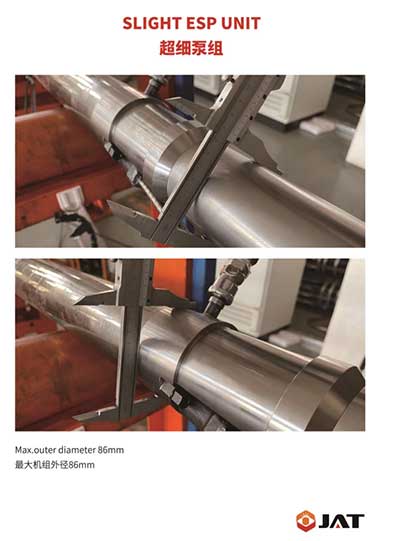

| Pump | 338 | 86 |
| Beskyddare | 338 | 86 |
| Motor | 375 | 95.25 |
| Typ | Serie | Maximal diameter (mm) |
| Pump | 400 | 101.6 |
| Beskyddare | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Typ | Serie | Maximal diameter (mm) |
| Pump | 513/538/562 | 130,3/136,7/143 |
| Beskyddare | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Typ | Serie | Maximal diameter (mm) |
| Pump | 675 | 171.45 |
| Beskyddare | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Typ | Serie | Maximal diameter (mm) |
| Pump | 862 | 219 |
| Beskyddare | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Utveckling av oljefält på land:DeElektrisk dränkbar pump är perfekt tillämpbar på konventionella oljekällor, lågtrycksoljareservoarer och vattenöversvämmande utvecklingsbrunnar, levererar stabila dagliga råoljelyft och tillfredsställer långsiktiga kontinuerliga produktionsbehov för landoljefält.
• Offshore olje- och gasproduktion:Anpassningsbar till trånga havsborrhål och tuffa marina arbetsförhållanden, med kompakt struktur och låg felfrekvens för att minska kostnaderna för offshoreunderhåll och drift.
• Speciell reservoardrift:Tillämpbar för oljebrunnar med högt vattenavskärning, lätt korrosiva och nötande oljekällor, såväl som geotermiska oljekällor, vilket stöder säkra och effektiva vätskelyft under komplexa arbetsförhållanden.
• Stimulering och restaurering av oljekällor:Idealisk för lågavkastande och uttömda oljekällor, vilket effektivt förbättrar vätskeleveranseffektiviteten och återupplivar produktionskapaciteten hos åldrande oljefält.
•Strukturell design:Den elektriska dränkbara pumpen har ett snyggt, kompakt utseende med flera valfria ytterdiametrar, som perfekt kan matcha olika borrhålsstorlekar och anpassa sig till olika typer av oljekällor.
•Hög lyfteffektivitet:Optimerad flerstegs hydraulisk struktur ger stabil tryckökning och hög flödeshastighet, vilket ger en högeffektiv kontinuerlig råoljelyft.
•Utmärkt miljöanpassningsförmåga:Utrustad med förstklassiga tätnings- och skyddsstrukturer som motstår korrosion och nötning från blandade media i hålet av olja, gas och vatten.
•Låg driftkostnad:Har låg energiförbrukning, stabil drift och låg felfrekvens, vilket kraftigt minskar manuellt underhåll och fältavstängningsförluster.
•Lång livslängd:Fabrikskalibrerad montering och höglastbärande design förbättrar den totala strukturella stabiliteten och förlänger utrustningens körcykel.
400-serien:En kompakt standardmodell designad för konventionella oljekällor med liten diameter. Den är lämplig för allmänna oljefältsproduktionstillämpningar som kräver måttlig flödeskapacitet och ekonomisk drift.
538/540-serien:Designad för utbyggnadssystem för lindade slangar och lämplig för oljekällor med medelstor och stor diameter. Den stöder applikationer som kräver högre flödeshastigheter och lyftkapacitet.
Anti-misslyckande struktur:Högbelastade axiallager och tätade skyddskonstruktioner hjälper till att motstå stötbelastningar i hålet och minskar skador på utrustningen under drift.
Energieffektiv drift:Optimerad hydraulisk design minskar vätskeflödesmotståndet och hydrauliska förluster, vilket bidrar till lägre energiförbrukning under kontinuerlig drift.
Flexibla konfigurationsalternativ:Flera pumpspecifikationer och materialalternativ finns tillgängliga för applikationer som involverar korrosion, nötning och höga temperaturer.
Lägre underhållskrav:Långa serviceintervall, minskad underhållsfrekvens och konsekvent driftprestanda bidrar till att minska de totala driftskostnaderna.
Val av ESP bör baseras på faktiska brunnsförhållanden och driftskrav.
Högre produktionsbrunnar kräver:Större pumpdiameter, Högre flödeskapacitet, Optimerade hydrauliska steg
Djupa brunnar kräver: Högre tryckhöjd, Fler pumpsteg, Förstärkt mekanisk struktur
Nyckelfaktorer inkluderar:Vattenavskärningsprocent, Gashalt, Sandkoncentration, Korrosionsnivå, Råoljans viskositet
Högtemperaturbrunnar kräver:Motorisolering med hög temperatur, Värmebeständiga material, Förbättrad kyldesign
Kärnmaterial inklusive legerade axlar och rostskyddskomponenter inspekteras före produktion för att verifiera överensstämmelse med applikationskrav i borrhål.

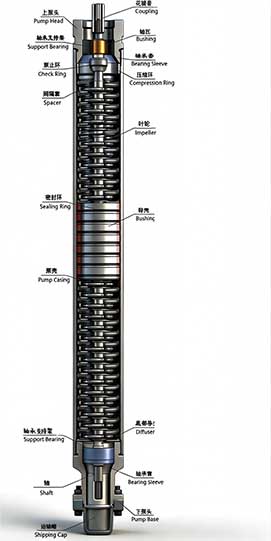

Beräkningsbaserad vätskedynamikanalys och CNC-bearbetning tillämpas för att förbättra noggrannheten vid bearbetning av pumphjul, diffusor och strukturella komponenter.
Varje pumpenhet genomgår flödestestning, trycktestning, drifttestning och tätningsinspektion före leverans.
Enhetliga monteringsprocedurer och fabrikskalibreringsprocesser implementeras för att bibehålla konsekvent produktprestanda och minska monteringsavvikelser.
Produktions- och testregister upprätthålls för produktspårbarhet och projektverifiering.
