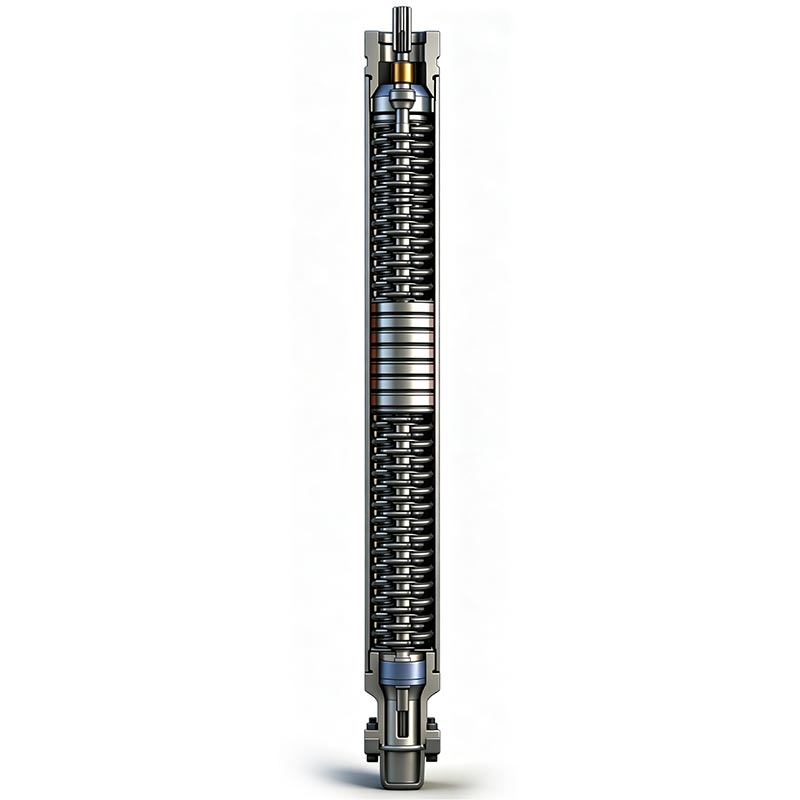

Elektrisk dränkbar högtemperaturpump

High Temperature Electrical Submersible Pump (ESP) är designad för högtemperaturvattenbrunnar, geotermiska brunnar och krävande borrhålslyftapplikationer. Utvecklad från oljefältets ESP-teknologi, kombinerar den motståndskraftig mot höga temperaturer motorkomponenter, kompakt struktur med smala hål och flerstegs hydraulisk design för att ge stabila vattenlyft prestanda under tuffa underjordiska förhållanden.

Med driftskapacitet i miljöer upp till 260°C motortemperatur och kompatibilitet med 4,5-tum till 10-3/4-tum höljessystem, denna högtemperatur ESP-pump är lämplig för geotermisk energiutvinning, industriella varmvattenbrunnar, djupvattenresurser och andra applikationer där konventionella dränkbara pumpar inte kan fungera effektivt.

Nyckelfunktioner

1. Hög temperaturbeständighet för svåra förhållanden i borrhålet

Pumpen är speciellt konstruerad för kontinuerlig drift i underjordiska miljöer med hög temperatur. Motorsystemet använder högtemperaturbeständiga isoleringsmaterial och värmestabila komponenter för att minska termisk åldring och bibehålla elektrisk prestanda under långvarig drift.

Nyckeltemperaturprestanda:

Motortemperaturmotstånd upp till 260°C

Lämplig för geotermiska brunnar med bottentemperaturer upp till 200°C

Designad för kontinuerlig drift i högtemperaturvattenutsugningsapplikationer

Minskad risk för isoleringsbrott och motorfel orsakade av överdriven värme

Jämfört med vanliga dränkbara pumpar ger denna högtemperatur-ESP förbättrad termisk stabilitet för geotermiska och varmvattenbrunnsprojekt.

2. Kompakt design med smala hål för olika höljesstorlekar

Ursprungligen utvecklad för applikationer med smala borrhål i oljefält, den elektriska dränkbara högtemperaturpumpen har en kompakt diameterstruktur som tillåter installation i brunnar med begränsat utrymme.

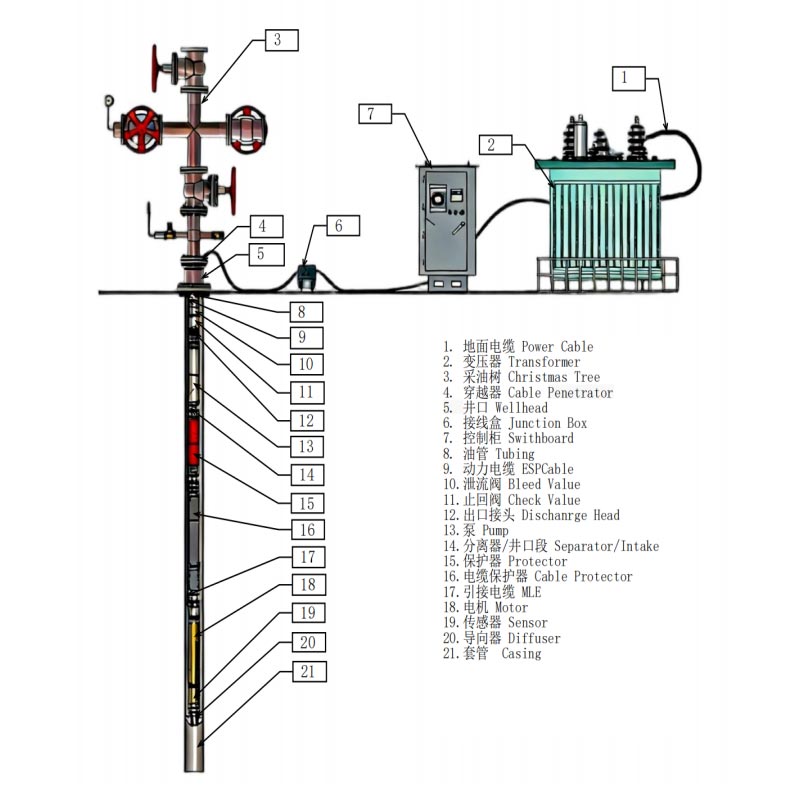

Den optimerade pump-, skydds- och motorkonfigurationen ger flexibla installationslösningar för olika höljen storlekar.

Applicering av 4,5-tums hölje med minsta innerdiameter 99,6 mm för enhetskonfiguration

Applicering av 5,5-tums hölje med minsta innerdiameter 118,6 mm för enhetskonfiguration

Applicering av 7-tums hölje med minsta innerdiameter 150,4 mm för enhetskonfiguration

Applicering av 8-5/8-tums hölje med minsta innerdiameter 196,2 mm för enhetskonfiguration

Applicering av 10-3/4-tums hölje med minsta innerdiameter 247,9 mm för enhetskonfiguration

Hög huvudlyftprestanda för djupa brunnar

ESP-pumpen för hög temperatur har en flerstegs centrifugalhydraulik struktur optimerad för applikationer med djupa brunnar.

Den hydrauliska designen ger:
Hög lyfthuvudkapacitet
Stabil tryckeffekt
Kontinuerlig vattenutvinning från djupa geotermiska brunnar
Förbättrad prestanda under höga temperaturer under jord

Den är lämplig för projekt som kräver långväga vertikala lyft, inklusive jordvärmesystem, industriella varmvattenförsörjning och utveckling av djupvattenresurser.

Stabil drift och energieffektiv motorkonstruktion

Motorsystemet är designat för hög belastning och kontinuerlig drift i krävande miljöer.

Huvudsakliga prestandafördelar:
Startkapacitet med fullt vridmoment för stabil start
Höglastbeständig axiallagerstruktur
Optimerad rotordesign för att minska elektriska förluster och värmealstring
Slitstarka legeringskomponenter för förbättrad hållbarhet

Jämfört med konventionella ESP-pumpar hjälper den optimerade motordesignen till att minska energiförbrukningen och förbättra långsiktigt driftseffektivitet i högtemperaturbrunnar.

Tekniska specifikationer

Guide för val av högtemperatur ESP-pump

Att välja rätt ESP-konfiguration kräver övervägande av flera brunnsförhållanden:

För korrekt modellval bör kunderna tillhandahålla:
Brunnsdjup
Höljes storlek
Vattentemperatur
Erforderlig flödeshastighet
Erforderligt lyfthuvud
Information om strömförsörjning

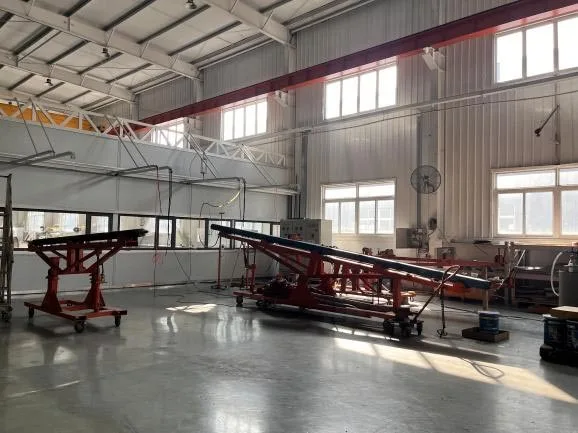

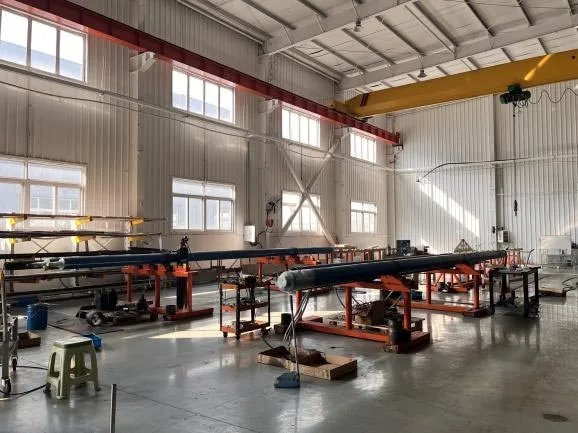

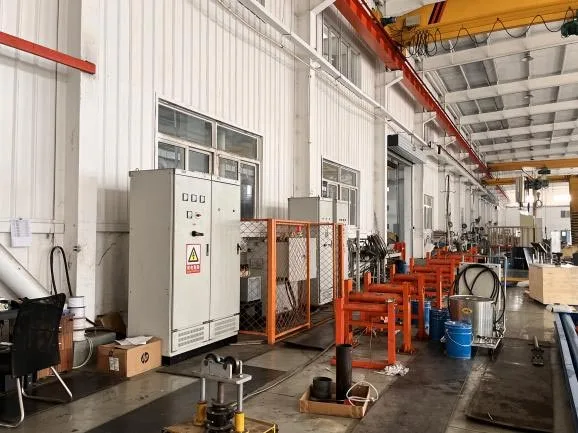

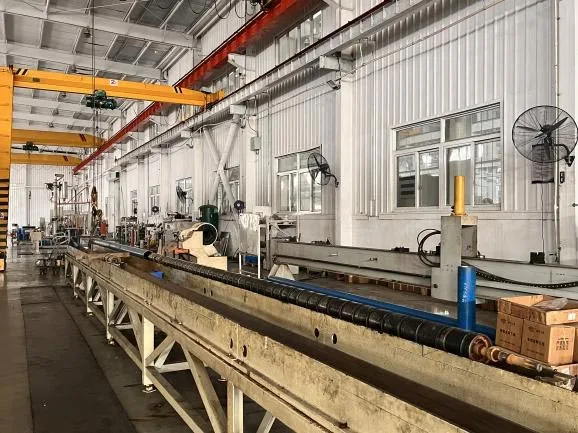

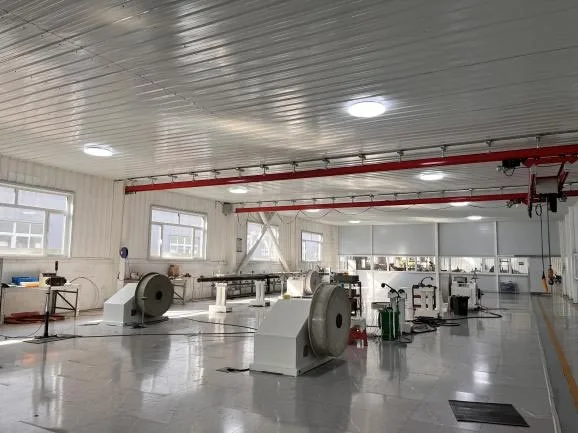

Tillverkning och kvalitetskontroll

Varje högtemperatur elektrisk dränkbar pump ESP är tillverkad enligt strikt industriell produktion förfaranden.

Kvalitetskontroll inkluderar:
Test av motorisoleringsprestanda
Elsäkerhetsinspektion

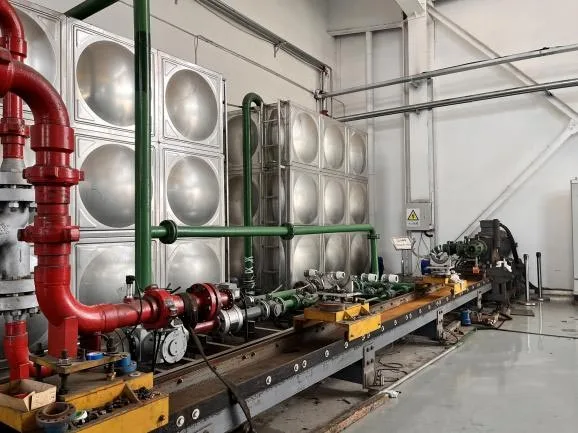

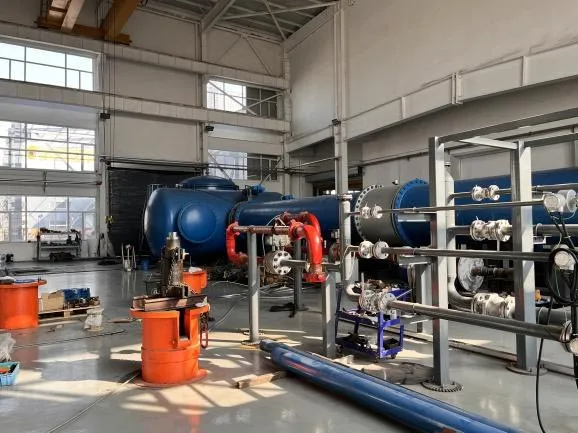

Hydraulisk prestandatestning
Komponentens dimensionsinspektion
Monteringsverifiering

Produktionsprocessen fokuserar på att säkerställa stabil drift, noggrann montering och lång livslängd inom geotermisk och brunnsmiljöer med hög temperatur.

Ansökningar

Den elektriska dränkbara högtemperaturpumpen används ofta i:
Geotermiska energiprojekt
Jordvärmesystem
Geotermisk kraftproduktionsprojekt
Djupt geotermisk resursutvinning
Industriella varmvattenbrunnar
Industriell processvattenförsörjning
Utnyttjande av högtemperatur grundvatten
Storskaliga varmvattencirkulationssystem
Oljefält och energitillämpningar
Vatteninjektionsbrunnar med hög temperatur
Tillämpningar för lyft i borrhål
Komplexa underjordiska miljöer

FAQ

F1: Vilken är den maximala driftstemperaturen för denna högtemperatursänkbara pump (ESP)?

A1: Den här pumpen är professionellt utvecklad och optimerad för tuffa arbetsförhållanden vid oljefält vid höga temperaturer klarade testet av extrema industriella miljöer. Den kan upprätthålla en långsiktig stabil fulllastdrift vid en motortemperatur på 200°C och anpassa sig till bottentemperaturer nere i hålet på upp till 163°C, vilket helt uppfyller de långsiktiga och stabila driftskrav för olika högtemperaturvattenbrunnar och djupa geotermiska brunnar.

F2: Vilka brunnstyper är designen med liten diameter lämplig för?

A2: Dra nytta av den högstandardiserade designen med smala hål som ursprungligen skräddarsytts för smala borrhål i oljefält, kompakt struktur med liten diameter av den elektriska dränkbara högtemperaturpumpen (ESP) är perfekt lämpad för smalborrade högtemperaturvattenbrunnar, smala geotermiska brunnar och renoverade gamla vattenbrunnar. Det löser installationsproblem av stora dränkbara pumpar i borrhål med begränsat utrymme och förbättrar avsevärt utnyttjandegrad av småkalibriga högtemperaturvatten- och geotermiska brunnar.

F3: Vilka är de huvudsakliga tillämpningsscenarierna för denna produkt?

A3: Ursprungligen designad och moget applicerad för komplexa oljefält med hög temperatur arbetsförhållanden med pålitliga kvalitet och stabil prestanda, denna produkt har framgångsrikt utökats till nya energi- och vattenresurser utvecklingsfält. Det är allmänt tillämpligt på djupa högtemperaturvattenbrunnar, industriellt högtemperaturvatten försörjningsbrunnar, djupa geotermiska exploateringsbrunnar, geotermisk kraftproduktion och bergvärmeprojekt. Förlitar sig på sin oljefältsklassade höga temperaturbeständighet och höga lyftprestanda, ger den effektiva och pålitliga konstgjorda lyftlösningar för högtemperaturutnyttjande av vattenresurser och geotermisk energi utveckling.
