Elektrisk dränkbar pump för oljekälla

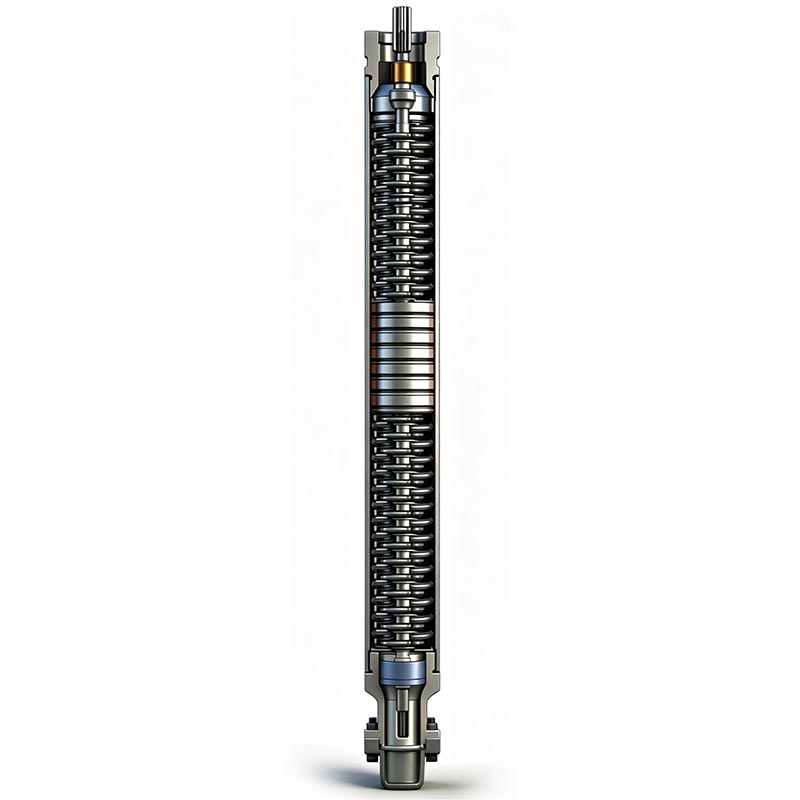

En elektrisk dränkbar pump (ESP) är en artificiell lyftanordning i hålet som används för att förbättra oljebrunnars produktivitet. Det är det används främst i medeldjupa oljekällor, oljebrunnar med hög vattenskärning, tungoljekällor och produktionsbrunnar i offshore oljefält. Systemet består av kärnkomponenter som en dränkbar motor, ett skydd, en gas-vätskeseparator, och en flerstegs centrifugalpump. Motorn driver pumpenheten att rotera med hög hastighet och kontinuerligt lyft råolja från brunnen till ytan.

Jämfört med traditionella mekaniska oljeåtervinningsmetoder erbjuder ESP fördelar såsom ett brett deplacementområde, anpassningsförmåga till djupa brunnsmiljöer, mindre ytfotavtryck och stark kontinuerlig driftförmåga. De kan anpassas efter brunnsdjup, höljesstorlek, råoljeviskositet, gasinnehåll och korrosiv miljö, tillhandahåller en pålitlig konstgjord lyftlösning för långsiktigt stabil oljefältsproduktion.

Produktens arbetsprincip

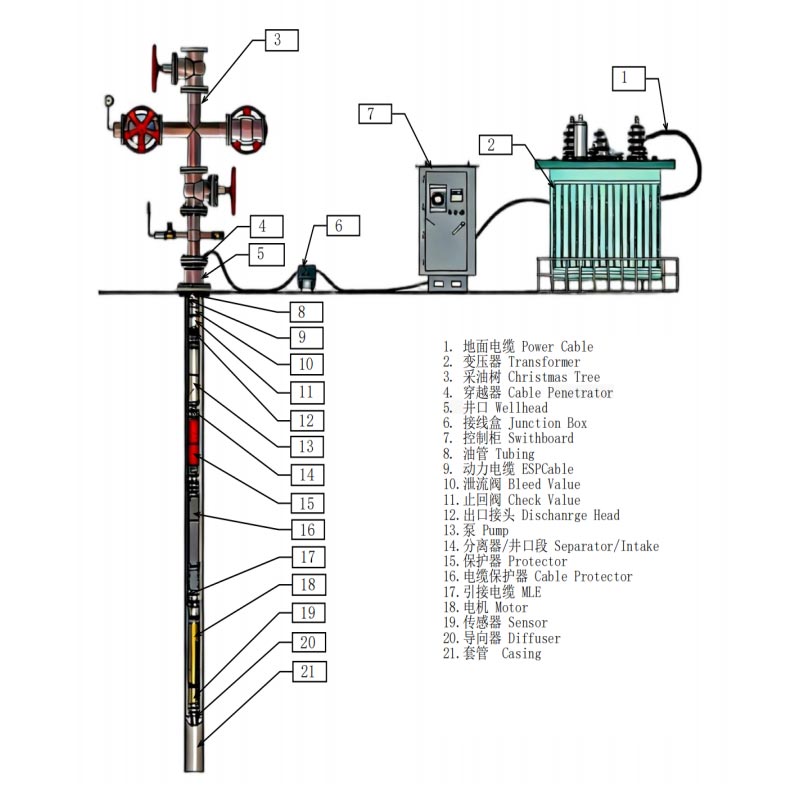

ESP-systemet är installerat under oljekällans vätskenivå och förser den nedsänkbara motorn med ström via ett ytkontrollskåp.

Under drift:

Den dränkbara motorn driver en flerstegs centrifugalpump för att rotera;

Brunnsvätska kommer in i pumpkroppen genom inloppet;

Flerstegs pumphjul ökar successivt trycket;

En blandning av råolja, naturgas och formationsvatten transporteras till ytrörledningen;

Ett skydd isolerar brunnsvätskan från motorns interna smörjolja, vilket säkerställer en långsiktig stabil drift av motorn.

ESP ökar produktionskapaciteten genom kontinuerlig trycksättning i hålet, vilket gör den särskilt lämplig för oljekällor med otillräckligt naturligt tryck eller de som kräver förbättrad återvinningseffektivitet.

Material & tillverkningsteknik

Pumpsteget är tillverkat av korrosionsbeständigt legerat stål och precisions-CNC-bearbetat för att säkerställa jämnt flöde och hög effektivitet.

Den dränkbara motorn använder högtemperaturbeständiga isoleringsmaterial, vilket säkerställer stabil drift även i miljöer med hög temperatur nere i borrhålet. Beskyddaren använder speciell isoleringsolja för att effektivt förhindra råolja, saltlösning och gas från att komma in i motorkomponenterna.

Alla kritiska komponenter genomgår anti-korrosionsbeläggning och tätningsbehandling. Vår automatiserade monteringslinje säkerställer exakt matchning av varje komponent. Varje elektrisk dränkbar pump för färdiga oljekällor genomgår en komplett Simuleringstest i borrhålet före leverans.

Viktiga prestandafunktioner

1. Lämplig för komplexa oljekällor

ESP kan appliceras på: djupa brunnar, riktningsbrunnar, offshore-plattformsbrunnar, oljebrunnar med hög vattenhalt, tungolja termiska återvinningsbrunnar och små höljesbrunnar.

2. Hög produktionskapacitet

Flerstegs centrifugalpumpens design ger kontinuerlig och stabil lyftkapacitet, vilket ger bättre produktion effektivitet i högproducerade oljekällor jämfört med traditionell pumputrustning.

3. Minskade krav på ytutrustning

Hela pumpenheten är installerad i borrhålet: minskar ytutrustningens fotavtryck, sänker driftljud och vilket gör den lämplig för miljöer med begränsade utrymmen som plattformar till havs.

4. Utmärkt korrosionsbeständighet

För svavelhaltiga, högsalt- och högtemperaturreservoarer, legerat stål och rostfria stålmaterial, tillsammans med anti-korrosionsbeläggningar, kan användas för att förbättra utrustningens långsiktiga tillförlitlighet.

Applicering av 4,5-tums hölje med minsta innerdiameter 99,6 mm för enhetskonfiguration

Applicering av 5,5-tums hölje med minsta innerdiameter 118,6 mm för enhetskonfiguration

Applicering av 7-tums hölje med minsta innerdiameter 150,4 mm för enhetskonfiguration

Applicering av 8-5/8-tums hölje med minsta innerdiameter 196,2 mm för enhetskonfiguration

Applicering av 10-3/4-tums hölje med minsta innerdiameter 247,9 mm för enhetskonfiguration

Vilka faktorer måste beaktas när man väljer en elektrisk dränkbar pump?

Att välja en ESP baseras inte bara på kraft; det kräver omfattande övervägande av följande:
1. Brunnsdjup: Ju djupare brunnen är, desto högre är huvudet och desto större kraft krävs.
2. Produktionskrav: Bestäm antalet pumpsteg och deplacement baserat på den dagliga målproduktionen.
3. Råoljeegenskaper: Inklusive råoljeviskositet, sandinnehåll, vattenavskärning och gas-oljeförhållande.
4. Borrhålsförhållanden: Inklusive höljesstorlek, temperatur, korrosiv miljö och brunnslutningsvinkel. Genom att övergripande matcha dessa parametrar kan riskerna för ESP-överbelastning, gaslås och tidiga fel minskas.

Huvudapplikationsscenarier

Elektriska dränkbara pumpar för oljekällor används ofta i:
Utbyggnad av oljefält på land
Offshore plattform oljeproduktion
Djup oljebrunnsproduktion
Höga vattensänkta reservoarer
Termisk återvinningsprojekt för tung olja
Riktade och horisontella brunnar
De är särskilt lämpliga för oljefältsprojekt som kräver långvarig kontinuerlig produktion och hög daglig produktion.

Tillbehörskompatibilitet

Denna ESP följer enhetliga API-dimensionsstandarder, perfekt matchande stödjande tillbehör inklusive ESP platt kabel, brunnshuvudtätningsenhet, styrskåp med variabel frekvens, hålsil och flödesmätare. Standardgränssnitt realiserar snabb montering på plats, förenklar installation och senare inspektionsunderhåll, förkortar brunnskomplettering byggcykel.

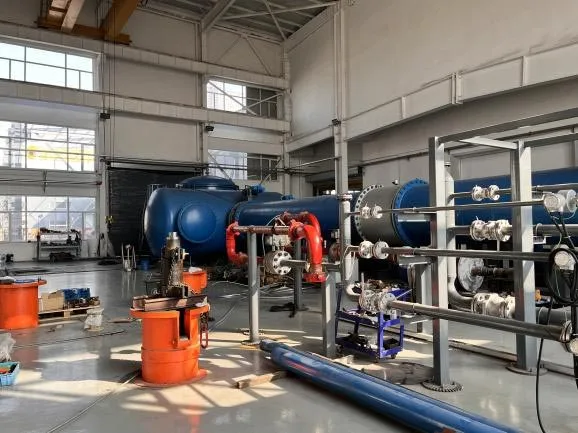

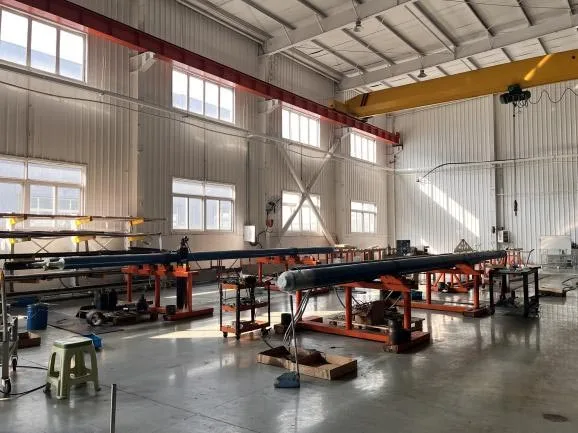

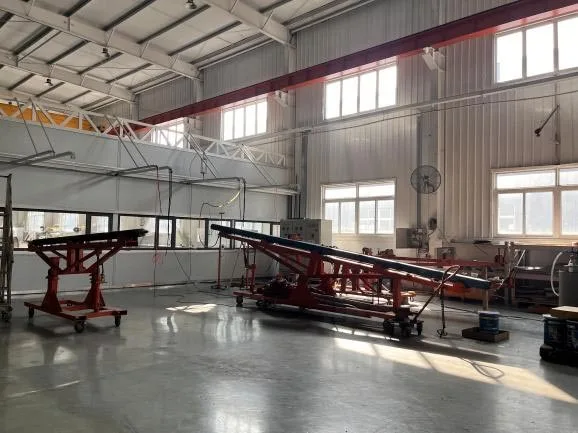

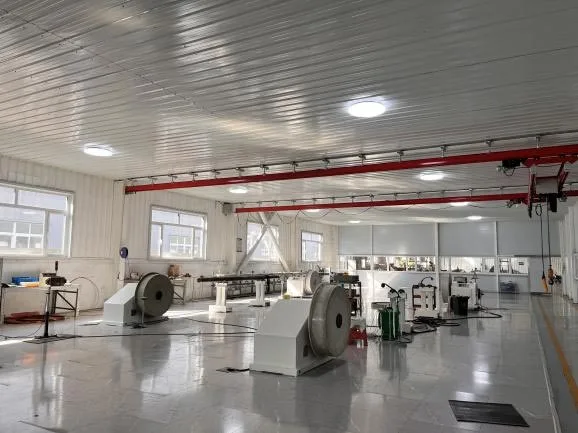

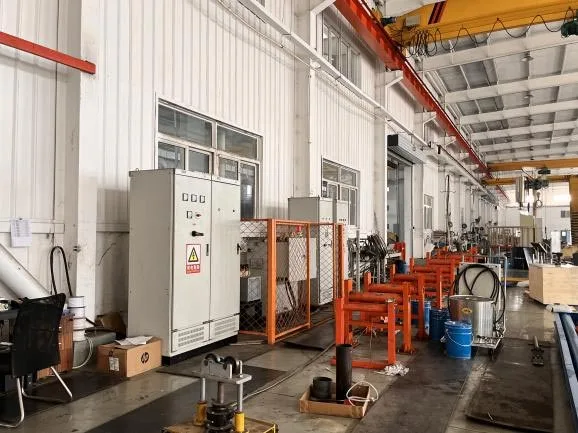

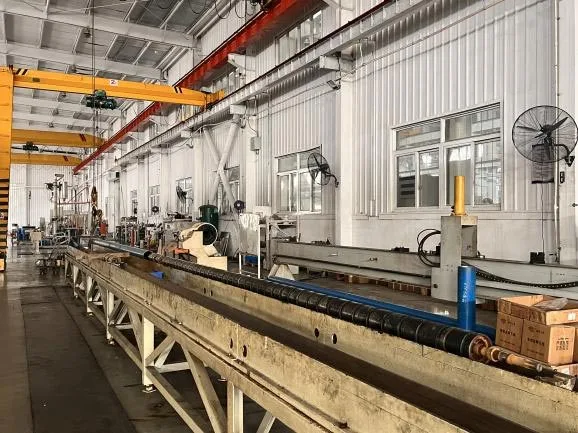

Fabrikstillverkning och kvalitetskontroll

Under produktionen genomgår nyckelkomponenter omfattande tester:
Råmaterial kemisk sammansättning testning
CNC precisionsbearbetningsprovning
Rotor dynamisk balanseringstestning
Test av motorisoleringsprestanda

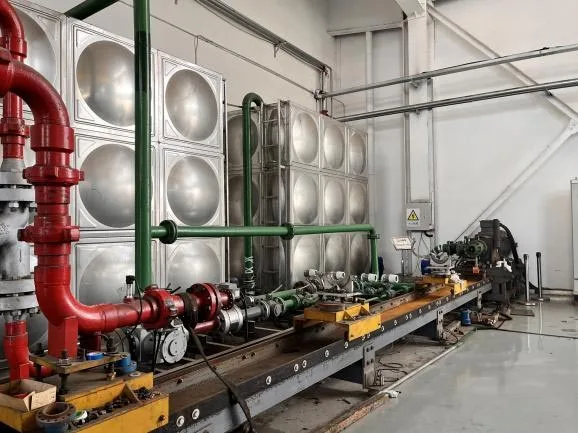

Trycktestning av pumpenheten
Testning av tätningsprestanda
Komplett maskindriftsimuleringstestning
Alla ESP-system genomgår prestandaverifiering innan de lämnar fabriken för att säkerställa att de uppfyller oljefältets långsiktiga driftskrav.

FAQ

F1: Vilka arbetsförhållanden passar bäst för elektrisk dränkbar pump för oljekälla?

A1: Den används främst för djupa oljekällor, tungoljekällor och offshoreproduktionsbrunnar. Det ger stabil konstgjord lyft med högt flöde i smala höljen och miljöer med hög temperatur nere i hålet.

F2: Hur motstår ESP:n korrosion från formationssaltlösning?

A2: Nyckelflödes- och transmissionskomponenter använder anti-svavellegeringsmaterial med anti-korrosionsbeläggning. Den inbyggda protector isolerar frätande vätska för att skydda motorkärnan och uppnår långvarig drift under jord.

F3: Kan vi justera pumpparametrarna för speciella reservoarkrav?

A3: Ja. Vi tillhandahåller professionell OEM elektrisk dränkbar pump för oljekälla service, anpassa pumpsteg, motorkraft och korrosionsskydd enligt brunnsdjup, råviskositet och formationsvattensammansättning.

Varför välja vårt ESP-system?

Vi är specialiserade på tillverkning av artificiell lyftutrustning för oljefält, och tillhandahåller kompletta ESP-konfigurationslösningar anpassade till olika brunnsförhållanden.

Våra fördelar inkluderar:
Stöd för olika höljesstorlekar
Tillhandahåller kompletta system inklusive pumpar, motorer och skydd
Stöd för skräddarsydda korrosionsbeständiga material
Tillgodose behoven för både onshore och offshore oljefältsapplikationer
Erbjuder OEM-tillverkningstjänster
Ett omfattande reservdelsförsörjningssystem
Fullständig prestandatestning före leverans

Från val av utrustning och systemmatchning till underhållsstöd efter försäljning, vi tillhandahåller stabil och pålitlig ESP lösningar för olje- och gaskunder över hela världen.
