Hur förbättrar en dränkbar axialflödespump högflödesvattenöverföring?

Artikelöversikt

För ingenjörer, entreprenörer, kommunala myndigheter, industrioperatörer och jordbruksprojektägare är valet av en pump med stort flöde inte bara en fråga om att välja den största tillgängliga motorn. Pumpsystemet måste matcha den erforderliga flödeshastigheten, totala dynamiska tryckhöjden, vattenkvalitet, driftsmiljö, installationsstruktur, strömförsörjning och förväntad driftcykel.

• Förstå den hydrauliska rollen av axialflödespumpning.
• Identifiera varför dränkbar konstruktion kan förenkla pumpstationsdesign.
• Utvärdera pumpkapaciteten enligt faktiska projektförhållanden.
• Minska installations- och underhållsrisker genom korrekt planering.
• Välj lämpliga material, skyddssystem och övervakningsfunktioner.
• Matcha pumpkonfigurationen med vattenöverföringsapplikationen.

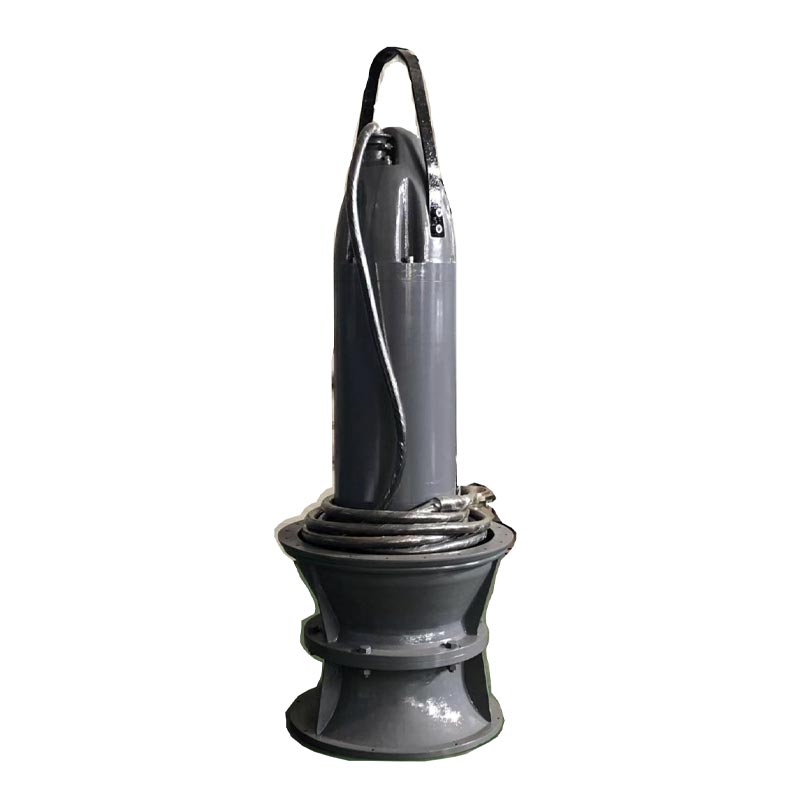

Vad är en dränkbar axialflödespump?

A Dränkbar axialflödespumpär en pumpmaskin med hög kapacitet som främst är konstruerad för att flytta stora mängder vatten genom relativt låga lyfthuvuden. Till skillnad från konventionella centrifugalpumpar som i allmänhet förlitar sig på radiell vattenrörelse, använder en axialflödespump ett pumphjul av propellertyp för att flytta vatten väsentligen parallellt med pumpaxeln.

Denna hydrauliska konfiguration gör axialflödestekniken särskilt lämplig när projektet kräver högt flöde snarare än högt tryck. Typiska exempel inkluderar översvämningsdränering, bevattningskanaler, dagvattenpumpning, kylvattencirkulation, flodvattenöverföring och kommunal dränering.

Ordet "dränkbar" beskriver installationsarrangemanget. Pumpen och elmotorn är kombinerade till en enhet och arbetar under vattenytan. Detta eliminerar många av de mekaniska inriktningskraven förknippade med separat installerade pump- och motorenheter.

Modern dränkbar axialflödesutrustning kan inkludera förseglade motorer, mekaniska tätningar, läckagedetektering, lindningstemperaturövervakning, lagertemperaturövervakning och kontrollskåpsskydd. Dessa funktioner hjälper operatörer att hantera utrustning som arbetar under vattnet samtidigt som de minskar onödiga manuella ingrepp.

Hur pumpsystemet fungerar

Driftsprocessen börjar när vatten kommer in i pumpintaget. Motorn roterar axeln och pumphjulet av propellertyp och genererar axiell hydraulisk kraft som för vatten genom pumpen och in i utloppspassagen.

Eftersom motorn är nedsänkt kan det omgivande vattnet hjälpa till med värmeavledning. Detta är särskilt värdefullt under långa driftscykler eftersom motortemperaturhantering är en viktig faktor för tillförlitligheten av elektrisk utrustning.

Den integrerade konfigurationen tar också bort behovet av en lång exponerad axel mellan en utanpåliggande motor och en nedsänkt pump. Färre externa mekaniska transmissionskomponenter kan innebära färre uppriktningsrelaterade problem och ett mer kompakt installationsarrangemang.

1. Vatten kommer in i intagszonen:Den hydrauliska designen riktar vatten mot det roterande pumphjulet.
2. Motorn driver pumphjulet:Elektrisk energi omvandlas till rotationsmekanisk energi.
3. Fläkthjulet genererar axiell dragkraft:Stora vattenvolymer trycks genom pumpkanalen.
4. Vatten rör sig mot utsläppet:Flödet riktas in i utloppskanalen, röret eller pumpstationssystemet.
5. Skyddssystem övervakar driften:Sensorer kan identifiera onormalt läckage, temperaturförhållanden eller andra driftsrisker.

Den faktiska hydrauliska prestandan beror på pumphjulets geometri, rotationshastighet, bladkonfiguration, pumpdiameter, vattenförhållanden, systemhöjd och arbetspunkt. Därför bör en pump alltid väljas från verifierade prestandadata snarare än från enbart motoreffekt.

Huvudkomponenter och konstruktion

En pålitlig dränkbar axialflödespump är mer än ett pumphjul och en motor. Dess prestanda beror på samverkan mellan hydrauliska komponenter, elektriskt skydd, tätningssystem, lager, kablar och den bärande installationsstrukturen.

Viktiga fördelar för moderna pumpprojekt

Projektägare står ofta inför samma praktiska utmaningar: begränsat installationsutrymme, stigande byggkostnader, fluktuerande vattennivåer, svåråtkomlig underhåll och behovet av att snabbt ta bort stora mängder vatten. En korrekt vald dränkbar axialflödespump kan hantera flera av dessa problem samtidigt.

1. Högt flöde vid låg lyfthöjd

Den axiella flödeskonfigurationen är naturligtvis lämpad för att flytta stora volymer där den erforderliga lyfthöjden är relativt blygsam. Detta gör den till ett effektivt val för dränering och vattenöverföring där genomströmning är viktigare än högt utloppstryck.

2. Kompakt installation

Pumpen och motorn är integrerade i en nedsänkt enhet. Detta kan minska mängden ovanjordsmaskineri och förenkla det övergripande pumpstationsarrangemanget.

3. Förenklad mekanisk installation

Ett konventionellt pumpsystem kan kräva noggrann inriktning mellan separata pump- och motorkomponenter. En integrerad dränkbar enhet minskar antalet externa mekaniska gränssnitt som måste justeras under installationen.

4. Effektiv motorkylning

Det omgivande vattnet ger ett väsentligt värmeöverföringsmedium. Rätt utformade nedsänkta motorer kan därför uppnå effektiv kylning under kontinuerlig drift.

5. Lägre driftljud

Nedsänkt drift isolerar naturligtvis mycket av det mekaniska bruset. Detta kan vara fördelaktigt för urbana dräneringsstationer, underjordiska installationer och anläggningar belägna nära befolkade områden.

6. Bättre anpassning till fluktuerande vattenstånd

Översvämningskontroll och dräneringsanläggningar upplever ofta förändrade vattennivåer. Nedsänkbara konfigurationer kan vara särskilt praktiska där konventionell ovanvattenutrustning skulle utsättas för översvämningsrisk.

7. Potentiellt lägre anläggningskrav

Ett kompakt pumparrangemang kan minska det strukturella utrymme som krävs för vissa pumpstationer. De faktiska byggbesparingarna beror på projektgeometri, civil design, utloppsarrangemang och lokala installationsförhållanden.

Typiska applikationer

Mångsidigheten hos axialflödespumpning gör denna teknik användbar i kommunala, industriella, jordbruks- och miljöprojekt för vattenhantering.

Appliceringslämplighet ska alltid bekräftas mot faktiska vätskeegenskaper. Temperatur, pH, suspenderade ämnen, frätande komponenter, skräp och andra föroreningar kan påverka materialval och driftsäkerhet.

Nyckelfaktorer för pumpval

Att välja en pump enbart efter den önskade flödeshastigheten är en av de vanligaste orsakerna till dålig systemprestanda. Den fullständiga hydrauliska och driftsmiljön bör utvärderas innan specifikationen slutförs.

Hydrauliska beräkningar bör ta hänsyn till den faktiska systemkurvan snarare än att förlita sig på nominella värden. Den bästa driftpunkten är vanligtvis en där pumpen kan ge den nödvändiga driften utan överdriven strypning, instabil drift, vibrationer eller onödig energiförbrukning.

Dränkbar axialflödespump kontra konventionella pumpenheter

Både dränkbara och konventionella pumpsystem kan ge tillförlitlig vattenöverföring när de är korrekt konstruerade. Skillnaden ligger främst i hur utrustningen är installerad och hur motor, pump, kylning och stödjande infrastruktur är uppbyggd.

Rätt val beror på webbplatsen. En konventionell pump kan förbli att föredra där lätt åtkomst till ytan, mycket hög tryckhöjd eller specifika processkrav dominerar. En dränkbar axialflödeskonfiguration blir särskilt attraktiv när högt flöde, låg fallhöjd, kompakt konstruktion och fluktuerande vattennivåer är centrala projektkrav.

Installationsöverväganden

Korrekt installation är avgörande eftersom även en väldesignad pump kan drabbas av dålig prestanda om insugningsarrangemanget eller utloppssystemet är felaktigt konfigurerat.

1. Inspektera installationskammaren:Ta bort byggrester och främmande föremål som kan komma in i pumpen.
2. Kontrollera insugningsgeometrin:Inloppet ska ge ett stabilt och någorlunda jämnt flöde in i pumpen.
3. Bekräfta minsta nedsänkning:Pumpen ska fungera vid tillverkarens specificerade vattennivå.
4. Skydda strömkabeln:Förhindra skarpa böjar, nötning, okontrollerad rörelse och mekanisk skada.
5. Använd lämplig lyftutrustning:Dränkbara enheter kan vara tunga, så lyftpunkter och utrustning måste vara korrekt klassade.
6. Verifiera elektriskt skydd:Bekräfta jordning, överbelastningsskydd, läckageövervakning och kontrollfunktioner före start.
7. Kontrollera rotations- och driftsättningsförhållanden:Följ tillverkarens idrifttagningsprocedur innan pumpen sätts i normal drift.

Intagsdesign förtjänar särskild uppmärksamhet. Dåliga inflödesförhållanden kan skapa virvlar, ojämn belastning, turbulens eller överdriven medryckning av luft och skräp. Dessa förhållanden kan minska hydraulisk prestanda och öka vibrationer eller slitage.

Underhålls- och tillförlitlighetspraxis

Dränkbar utrustning är designad för krävande miljöer, men drift under vatten betyder inte att underhåll kan ignoreras. Förebyggande inspektion är fortfarande nödvändig för att skydda elektrisk isolering, tätningar, lager, hydrauliska komponenter och kablar.

Ett praktiskt underhållsprogram bör innehålla:

• Kontrollera motorns isoleringsskick enligt tillverkarens underhållsprocedur.
• Inspektera strömkabeln för skärsår, nötning eller försämring.
• Övervakning av läckagedetekteringssignaler och mekanisk tätning.
• Kontrollera trender för motorlindning och lagertemperatur.
• Inspektera impellerbladen för erosion, korrosion, nedsmutsning eller fysisk skada.
• Kontrollera onormala vibrationer, brus, strömförbrukning och förändringar i flödet.
• Inspektera insugningsskärmar och ta bort ackumulerat skräp.
• Granska driftjournaler för att identifiera gradvis försämring av prestanda.

Prestandaövervakning är särskilt värdefull för stora installationer. En gradvis ökning av energiförbrukningen åtföljd av minskande flöde kan indikera hydraulisk nedsmutsning, impellerskada, ökat systemmotstånd eller drift borta från den avsedda driftpunkten.

Vanliga driftsproblem och lösningar

Varför överväga JINAOTE?

JINAOTEfokuserar på dränkbara pumplösningar för applikationer där vattenöverföring med stora volymer, kompakt installation och pålitlig nedsänkt drift är viktiga. Dess erbjudande om dränkbara axialflödespumpar är positionerat för krävande vattenhanteringsmiljöer som kommunal dränering, översvämningskontroll, bevattning, industriella vattensystem, gruvdränering, varvsprojekt och kraftrelaterade vattenapplikationer.

Produktmetoden kombinerar pumpen och motorn till en integrerad nedsänkt enhet. Beroende på konfigurationen och projektkraven kan skyddsfunktioner inkludera förseglad motorkonstruktion, mekaniska tätningsarrangemang, läckagedetektering, lindningstemperaturövervakning och lagertemperaturövervakning.

JINAOTE skiljer också mellan krav på axiellt flöde och blandat flöde. Axiella flödeskonfigurationer är i allmänhet lämpliga för arbeten med högt flöde och lägre tryckhöjd, medan blandade flödeskonstruktioner kan övervägas där projektet kräver större tryckhöjdskapacitet och olika hydrauliska egenskaper.

För projektupphandling är den mest användbara utgångspunkten inte bara att be om en pumpmodell. Förse istället leverantören med erforderligt flöde, tryckhöjd, vätsketemperatur, vattenkvalitet, torrsubstanshalt, installationsdjup, strömförsörjning, driftschema och installationsarrangemang. Denna information gör det möjligt för leverantören att utvärdera den hydrauliska driften och rekommendera en mer lämplig konfiguration.

Vanliga frågor

1. Vad används en dränkbar axialflödespump huvudsakligen till?

Det används huvudsakligen för att flytta stora volymer vatten med relativt låga höjder. Vanliga tillämpningar inkluderar översvämningskontroll, kommunal dränering, bevattning, industriell vattenöverföring, kylvattencirkulation, gruvdränering och pumpstationer vid flod eller sjö.

2. Vad är den största skillnaden mellan axialflödespumpar och blandflödespumpar?

En axialpump förflyttar i första hand vatten parallellt med axeln och är generellt optimerad för högt flöde och lågt tryck. En pump med blandat flöde kombinerar axiella och radiella hydrauliska egenskaper och kan ge större tryckhöjdskapacitet i lämpliga applikationer.

3. Kan en dränkbar axialflödespump arbeta kontinuerligt under vatten?

Ja, korrekt designade dränkbara enheter är avsedda för drift under vatten. Kontinuerlig drift måste dock hållas inom tillverkarens specificerade vattennivå, temperatur, elektriska, hydrauliska och miljömässiga gränser.

4. Varför är motorkylning viktig i en dränkbar pump?

Elmotorer genererar värme under drift. Eftersom motorn är nedsänkt kan omgivande vatten ge effektiv värmeöverföring. Att upprätthålla erforderliga nedsänknings- och driftsförhållanden är därför viktigt för termisk tillförlitlighet.

5. Vilka vattenförhållanden bör kontrolleras innan du väljer pump?

Utvärdera åtminstone vätsketemperatur, pH, suspenderade ämnen, densitet, frätande komponenter, nötande partiklar, fibrer och skräp. Dessa faktorer påverkar hydraulisk prestanda, materialval, tätningslivslängd och underhållskrav.

6. Kräver en dränkbar pump en separat motor?

Nej. En av de definierande egenskaperna hos en dränkbar pumpenhet är att motorn och pumpen är integrerade i en enda enhet. Detta kan förenkla den mekaniska installationen jämfört med en separat monterad pump och motor.

7. Hur kan pumpens effektivitet bibehållas över tid?

Regelbunden inspektion, prestandaövervakning, insugsrengöring, impellerinspektion, elektrisk testning, tätningskontroller och vibrations- eller temperaturövervakning kan hjälpa till att identifiera försämring innan det blir ett större fel.

8. Är en dränkbar axialflödespump lämplig för översvämningskontrollprojekt?

Ja. Vattenöverföring med hög volym och låg lufthöjd är ett typiskt användningsfall för axialflödespumpning. Det nedsänkta arrangemanget kan också vara praktiskt på platser där vattennivån varierar kraftigt och ytmonterad utrustning skulle kräva ytterligare skydd.

9. Hur ska rätt pumpmodell väljas?

Börja med det erforderliga flödet och totala tryckhöjden, utvärdera sedan vätskeegenskaper, installationsdjup, driftscykel, strömförsörjning, intagsförhållanden och kontrollkrav. Det slutliga urvalet bör baseras på tillverkarens verifierade prestandadata och projektspecifika beräkningar.

10. Vilken information ska lämnas när du begär offert?

Ange erforderligt flöde, tryckhöjd, vätskeegenskaper, vattentemperatur, lägsta och högsta vattennivåer, installationsmetod, elförsörjning, drifttimmar och eventuella speciella övervaknings- eller materialkrav. Detaljerad information förbättrar noggrannheten i val av utrustning och offerter.

Slutsats

A Dränkbar axialflödespumpär en praktisk lösning för projekt som behöver överföra stora mängder vatten utan att kräva höga utloppshöjder. Dess integrerade pump-och-motorkonfiguration kan förenkla installationen, minska utrustningens fotavtryck, stödja effektiv motorkylning och ge ett robust tillvägagångssätt för utmanande dränerings- och vattenöverföringsmiljöer.

De bästa resultaten är dock beroende av korrekt konstruktion. Flödeshastighet, total tryckhöjd, insugningsförhållanden, vattenkvalitet, driftstemperatur, elförsörjning, nedsänkning och driftcykel måste alla beaktas innan utrustningen väljs. Korrekt installation och förebyggande underhåll är lika viktigt för att upprätthålla hydraulisk prestanda och långsiktig tillförlitlighet.

För kommunal dränering, översvämningskontroll, bevattning, industriell vattenöverföring, gruvdränering, kylvattensystem eller andra tillämpningar med stort flöde,JINAOTEkan tillhandahålla lösningar för dränkbara axialflödespumpar skräddarsydda för projektets krav. Dela ditt flöde, tryckhöjd, vattenförhållanden, installationsdetaljer och driftskrav med det tekniska teamet för att identifiera en lämplig konfiguration och undvika kostsamma valfel.
