Artikelsammanfattning:EnElstyrskåpär den centrala el- och styrplattformen som kopplar samman kraftdistribution, automationskomponenter, skyddsanordningar, övervakningssystem och fältutrustning. Ett korrekt designat skåp kan förbättra driftsäkerheten, förenkla underhållet, skydda känsliga elektriska komponenter och ge mer stabil kontroll av industrimaskineri. Den här artikeln förklarar strukturen, arbetsprinciperna, nyckelkomponenterna, urvalsfaktorerna, installationsöverväganden, underhållspraxis och anpassningsalternativ som hjälper industriella användare att välja ett lämpligt elstyrskåp för krävande applikationer.
Innehållsförteckning
- Vad är ett elstyrskåp?
- Varför är ett elstyrskåp viktigt?
- Vilka komponenter finns inuti ett elstyrskåp?
- Hur fungerar ett elstyrskåp?
- Hur ska du välja ett elskåp?
- Vilka designfaktorer påverkar skåpets prestanda?
- Var används elektriska styrskåp?
- Varför är anpassning viktigt för industriella styrskåp?
- Hur kan du underhålla ett elstyrskåp?
- Checklista för val av elstyrskåp
- Varför arbeta med Aote Tianjin Pump Co., Ltd.?
- Vanliga frågor
- Slutsats

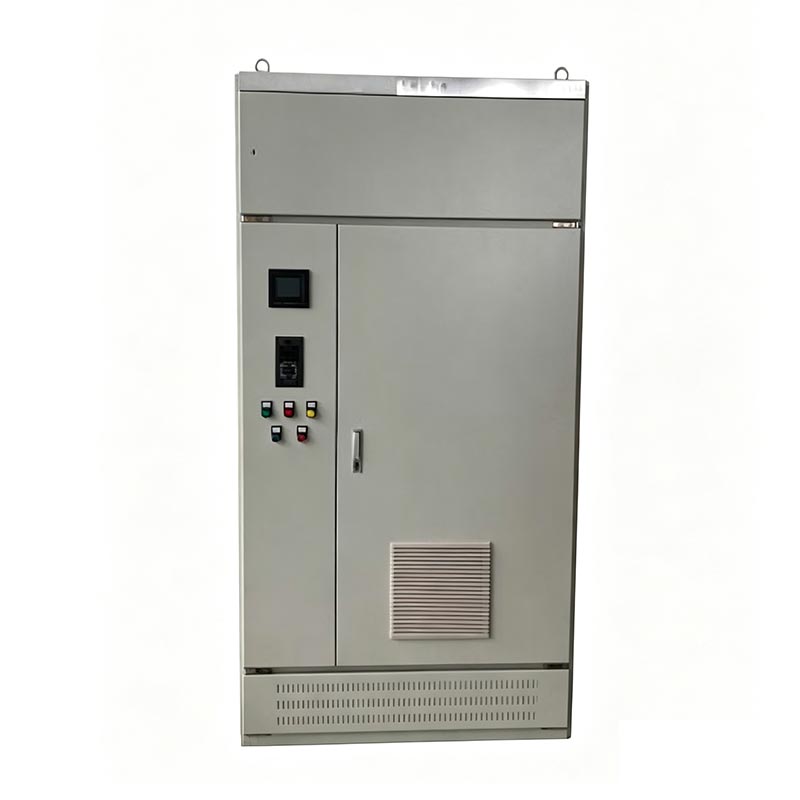

Vad är ett elstyrskåp?
EnElstyrskåpär en sluten enhet som används för att inrymma elektriska, elektroniska, skydds-, kontroll- och kommunikationskomponenter för industriell utrustning och automatiserade system. Istället för att installera individuella elektriska enheter i en anläggning, organiserar ett styrskåp de viktigaste styrfunktionerna i en skyddad kapsling.
Beroende på applikationen kan ett skåp innehålla strömbrytare, kontaktorer, reläer, motorskyddsanordningar, programmerbara logiska styrenheter (PLC), frekvensomriktare (VFD), kopplingsplintar, strömförsörjning, övervakningsinstrument, kommunikationsmoduler, switchar, kylutrustning och andra elektriska komponenter.
Skåpet fungerar i huvudsak som kontrollcentrum mellan inkommande elkraft, styrsystemet och den utrustning som utför själva arbetet. I exempelvis pumpsystem kan skåpet ta emot signaler från trycksensorer, vätskenivåsensorer, flödesmätare eller andra fältenheter och sedan styra pumpmotorer enligt programmerade driftförhållanden.
Ett högkvalitativt skåp är därför mer än en metallkapsling. Det är en integrerad ingenjörslösning som måste ta hänsyn till elsäkerhet, belastningskrav, miljöförhållanden, värmehantering, ledningsorganisation, tillgänglighet och framtida underhåll.
Varför är ett elstyrskåp viktigt?
Industrimaskiner arbetar ofta kontinuerligt och under krävande förhållanden. Okontrollerade elinstallationer kan skapa onödiga risker, inklusive överhettning, kortslutning, ledningsfel, svår felsökning och oplanerade stillestånd. Ett lämpligt konstruerat elstyrskåp hanterar dessa utmaningar genom att föra in viktiga el- och automationsfunktioner i ett strukturerat system.
- Förbättrat elektriskt skydd:Skyddsanordningar kan koppla bort felaktiga kretsar innan skadan sprider sig till annan utrustning.
- Centraliserad kontroll:Operatörer kan hantera flera elektriska laster och maskiner från en tydligt organiserad kontrollpunkt.
- Bättre ledningshantering:Korrekt terminaler, kabeldragning och märkning gör felsökning enklare.
- Utrustningsskydd:Kapslingen hjälper till att skydda interna komponenter mot damm, fukt, oavsiktlig kontakt och annan miljöpåverkan när den är korrekt specificerad.
- Automatiseringsförmåga:PLC:er, sensorer, VFD:er och kommunikationsenheter kan integreras i en koordinerad styrarkitektur.
- Underhållseffektivitet:Tekniker kan inspektera och serva elektriska komponenter utan att söka igenom spridda installationer.
- Skalbarhet:Ett noggrant planerat skåp kan ge utrymme och anslutningskapacitet för framtida modifieringar.
För anläggningar där pumpar, motorer, fläktar, kompressorer, transportörer eller processutrustning är avgörande för produktionen, kan tillförlitlig elektrisk styrning ha en direkt inverkan på driftkontinuiteten.
Vilka komponenter finns inuti ett elstyrskåp?
Den exakta konfigurationen beror på utrustningen och styrstrategin. Ett litet motorstyrskåp kan bara innehålla flera skydds- och omkopplingsanordningar, medan ett sofistikerat automationsskåp kan integrera dussintals elektriska och elektroniska komponenter.
| Komponent | Primär funktion | Typisk förmån |
|---|---|---|
| Strömbrytare | Skyddar kretsar mot för hög ström och fel | Förbättrar elsäkerheten |
| Kontaktor | Växlar motorer och andra elektriska belastningar | Möjliggör tillförlitlig fjärrväxling |
| PLC | Utför programmerad styrlogik | Stöder automatisering och sekvensering |
| VFD | Styr motorns hastighet och driftsegenskaper | Förbättrar processkontroll och energihantering |
| Relä | Tillhandahåller switch- och signalgränssnittsfunktioner | Förenklar styrlogik |
| Terminalblock | Ansluter fältledningar med interna kretsar | Gör ledningar lättare att identifiera och serva |
| Strömförsörjning | Konverterar inkommande effekt till erforderlig styrspänning | Ger stabil kontrollkraft |
| Kyl- eller ventilationsanordning | Hanterar intern värme | Hjälper till att förhindra termisk stress |
Komponentval bör aldrig baseras enbart på inköpspriset. Elektriska klassificeringar, driftsförhållanden, kompatibilitet, skyddskrav, förväntad driftcykel och servicebarhet måste alla beaktas.
Hur fungerar ett elstyrskåp?
Funktionsprincipen är baserad på den samordnade interaktionen mellan effektfördelning, styrlogik, skydd och fältåterkoppling.
Först kommer elektrisk kraft in i skåpet genom den avsedda inkommande anslutningen. En huvudskyddsanordning ger isolering och överströmsskydd. Effekten fördelas sedan till individuella kretsar enligt systemdesignen.
Styrkomponenter bearbetar signaler från sensorer, switchar, operatörsgränssnitt eller automatiserade styrsystem. När förutbestämda villkor är uppfyllda skickar styrsystemet kommandon till kontaktorer, reläer, VFD:er, ventiler, motorer eller annan ansluten utrustning.
Till exempel, i en automatiserad pumpinstallation, kan en nivåsensor detektera att vattennivån har nått en fördefinierad punkt. PLC:n kan tolka denna signal och utfärda ett startkommando till lämplig pump. Om tryck, temperatur, överbelastning eller annan övervakad parameter överskrider en specificerad gräns kan styrsystemet stoppa utrustningen eller aktivera ett larm.
Denna slutna process kan sammanfattas som:
- Ström kommer in i skåpet.
- Skyddsanordningar distribuerar och skyddar elektriska kretsar.
- Sensorer och fältenheter ger driftsinformation.
- PLC:n eller styrsystemet utvärderar de inkommande signalerna.
- Kontrollenheter utför de nödvändiga kommandona.
- Återkopplingssignaler bekräftar driftstatus.
- Skyddsfunktioner reagerar på onormala förhållanden.
Denna arkitektur tillåter komplexa industriella processer att fungera med större konsekvens och mindre beroende av manuella ingrepp.
Hur ska du välja ett elskåp?
Att välja rätt skåp börjar med att förstå hela applikationen snarare än att bara välja en kapsling baserat på fysisk storlek. De elektriska och mekaniska kraven bör utvärderas tillsammans.
1. Bestäm den elektriska belastningen.
Identifiera matningsspänningen, frekvensen, den totala anslutna lasten, motorns märkdata, startström, styrspänning och antal kretsar. Otillräcklig elektrisk kapacitet kan leda till överhettning och opålitlig drift.
2. Definiera kontrollkraven.
Bestäm om applikationen kräver manuell styrning, automatisk sekvensering, PLC-styrning, VFD-drift, fjärrövervakning, larmfunktioner eller kommunikation med ett styrsystem på högre nivå.
3. Utvärdera miljön.
Temperatur, fuktighet, damm, vattenexponering, frätande ämnen, vibrationer och installationsplats kan alla påverka val av kapsling och intern värmehantering.
4. Tänk på motorstyrningskraven.
Stora motorer kan kräva särskilda startmetoder, överbelastningsskydd, mjukstartare eller VFD:er. Skåpet bör ge tillräcklig elektrisk kapacitet och värmeavledning för den valda motorstyrningsarkitekturen.
5. Planera underhållsåtkomst.
Komponenter bör arrangeras logiskt så att tekniker kan identifiera, testa, byta ut och inspektera dem effektivt. Ett skåp som är tekniskt funktionellt men svårt att serva kan öka de långsiktiga driftskostnaderna.
6. Tillåt rimlig expansionskapacitet.
Industriella system förändras ofta efter installation. Att tillhandahålla lämpliga reservterminaler, elektrisk kapacitet, fysiskt utrymme och kabelingångsalternativ kan göra framtida ändringar avsevärt enklare.
Vilka designfaktorer påverkar skåpets prestanda?
Bra skåpdesign kräver uppmärksamhet på detaljer som kanske inte är uppenbara från utsidan. Internt arrangemang, värmealstring, kabeldragning, jordning och komponentseparation kan alla påverka tillförlitligheten.
| Designfaktor | Potentiellt problem om det ignoreras | Rekommenderat tillvägagångssätt |
|---|---|---|
| Värmeavledning | Komponent överhettning och förkortad livslängd | Beräkna värmebelastning och tillhandahåll lämplig ventilation eller kyla |
| Kabeldragning | Svår felsökning och signalstörningar | Separera ström- och styrledningar där så är lämpligt |
| Grundstötning | Säkerhet och elektriska störningar | Använd ett korrekt konstruerat jordarrangemang |
| Komponentavstånd | Värmeansamling och svårt underhåll | Upprätthåll lämpliga tillstånd och serviceåtkomst |
| Miljöskydd | Damm eller fukt kommer in i kapslingen | Välj en kapsling som passar installationsmiljön |
En annan viktig faktor är elektromagnetisk kompatibilitet. VFD:er och andra kraftelektroniska enheter kan generera elektriskt brus. Lämplig kabelhantering, jordning, skärmning och fysisk separation kan hjälpa till att minska störningar med känsliga styrsignaler.
Var används elektriska styrskåp?
Elektriska styrskåp används inom ett brett spektrum av industriella och kommersiella applikationer. Deras konfiguration ändras beroende på vilken utrustning som kontrolleras.
- Vattenförsörjning och pumpsystem
- Reningsanläggningar för avloppsvatten
- Industriell processutrustning
- VVS och byggnadsautomationssystem
- Tillverkning av produktionslinjer
- Transportörsystem
- Industriella ventilationssystem
- Booster pumpstationer
- Brandskydd och vattenledningssystem
- Jordbruksbevattningsutrustning
- Energi och allmännyttiga infrastruktur
- Automatiserade maskiner och produktionsutrustning
I pumptillämpningar kan skåpet koordinera flera pumpar, trycksensorer, nivåsensorer, ventiler, larm och kommunikationsfunktioner. Detta gör det möjligt att bygga en komplett styrlösning snarare än att bara koppla på och stänga av en pumpmotor.
Varför är anpassning viktigt för industriella styrskåp?
Det finns ingen universell elstyrskåpskonfiguration som passar alla industriella installationer. Två anläggningar kan använda liknande motorer men har mycket olika styrkrav på grund av skillnader i drifttryck, flödesbehov, sensorkonfiguration, strömförsörjning, miljöförhållanden eller automationsarkitektur.
Anpassning gör att skåpet kan utvecklas kring själva utrustningen och driftprocessen. Beroende på projektet kan anpassning innebära:
- Skåpsmått och kapslingskonfiguration
- Specifikationer för inkommande effekt
- Antal och klassificering av kontrollerade motorer
- PLC-val och programmeringskrav
- VFD eller mjukstartsintegration
- Sensor- och instrumentanslutningar
- Lokala operatörskontroller
- Larm och indikeringssystem
- Fjärrövervakning och kommunikationsgränssnitt
- Kabelingångsarrangemang
- Kyla och ventilationslösningar
- Komponentmärken och elektrisk arkitektur
För internationella projekt bör ingenjörsteam också bekräfta att den elektriska designen, komponentklassificeringen, kapslingens konstruktion, ledningsdragning, märkning och testprocedurer är lämpliga för destinationsmarknaden och projektkraven.
Hur kan du underhålla ett elstyrskåp?
Förebyggande underhåll är viktigt eftersom elektriska fel ofta är lättare och billigare att åtgärda innan de blir större fel. Underhåll ska alltid utföras av kvalificerad personal med lämpliga elektriska säkerhetsprocedurer.
- Inspektera höljet:Kontrollera om det finns korrosion, fysisk skada, lösa dörrar, skadade tätningar och tecken på fukt eller damm.
- Kontrollera elektriska anslutningar:Inspektera plintar, kablar och tillgängliga anslutningar för löshet, missfärgning eller överhettning.
- Övervaka temperatur:Leta efter överdriven värme runt enheter, kontaktorer, strömförsörjning och andra högbelastningskomponenter.
- Inspektera kylutrustning:Rengör filter, fläktar, ventilationsöppningar och värmeväxlare efter behov.
- Kontrollera komponentens skick:Byt ut skadade reläer, kontaktorer, säkringar, indikatorer eller andra komponenter enligt tillverkarens rekommendationer.
- Granska larm:Undersök återkommande överbelastnings-, temperatur-, kommunikations- eller fellarm istället för att återställa dem upprepade gånger.
- Verifiera märkning:Se till att ledningar, terminaler, brytare och komponenter förblir tydligt identifierbara.
- Granska parametrar för säkerhetskopiering och kontroll:Om programmerbara enheter används ska du föra lämpliga register över konfigurationer och program.
Underhållsintervall bör bestämmas i enlighet med driftsmiljön, utrustningens kritiska egenskaper, tillverkarens rekommendationer och tillämpliga säkerhetsprocedurer.
Checklista för val av elstyrskåp
Innan du beställer eller konstruerar ett skåp kan köpare använda följande checklista för att minska risken för att välja en olämplig konfiguration.
| Krav | Frågor att bekräfta |
|---|---|
| Strömförsörjning | Vilka är spännings-, frekvens-, fas- och tillgängliga kortslutningsförhållanden? |
| Ladda | Hur många motorer eller elektriska belastningar kommer att styras? |
| Motorstyrning | Krävs direktstart, stjärntrekant, mjukstart eller reglering med variabel hastighet? |
| Automatisering | Krävs en PLC, HMI, fjärrövervakning eller kommunikationsgränssnitt? |
| Miljö | Kommer skåpet att utsättas för värme, fukt, damm, kemikalier, vibrationer eller utomhusförhållanden? |
| Underhåll | Kan tekniker säkert komma åt och identifiera interna komponenter? |
| Expansion | Behövs ytterligare kapacitet för framtida utrustning eller sensorer? |
Varför arbeta med Aote Tianjin Pump Co., Ltd.?
Aote Tianjin Pump Co., Ltd.tillhandahåller lösningar för elektriska styrskåp utformade för att stödja pumpning och industriella styrtillämpningar. Eftersom styrskåpet är nära kopplat till prestanda hos pumpar och relaterad utrustning, är korrekt integrering avgörande för att uppnå tillförlitlig drift.
För ett pumpsystem bör en lämplig kontrolllösning inte behandlas som en isolerad elbox. Skåpet måste överensstämma med motoregenskaper, pumpdriftskrav, sensorsignaler, skyddsfunktioner, styrlogik och kundens installationsmiljö.
Ett projektorienterat tillvägagångssätt kan hjälpa kunder att ta itu med praktiska frågor som:
- Koordinering av flera pumpar inom ett styrsystem
- Hantera automatiska start- och stoppförhållanden
- Integrering av tryck, nivå, flöde och andra sensorsignaler
- Ger motor överbelastning och elektriskt skydd
- Stödjer pumpdrift med variabel hastighet vid behov
- Förbättra centraliserad övervakning och operatörskontroll
- Anpassa skåpskonfigurationen till projektspecifika krav
Vid val av leverantör bör kunderna tillhandahålla detaljerad information om strömförsörjning, motorklassificeringar, pumpkvantitet, styrmetod, sensorer, installationsmiljö, kommunikationskrav och tillämpliga projektstandarder. Dessa detaljer gör att styrlösningen kan konfigureras runt den faktiska tillämpningen snarare än att förlita sig på ett olämpligt standardarrangemang.
Vanliga frågor
F1: Vad är huvudsyftet med ett elstyrskåp?
Ett elstyrskåp centraliserar elektrisk distribution, utrustningsskydd, styrlogik, övervakning och automationsfunktioner. Det ger ett organiserat gränssnitt mellan strömförsörjning, styrsystem, sensorer och industriell utrustning.
F2: Kan ett elstyrskåp styra flera pumpar?
Ja. Ett korrekt konstruerat skåp kan styra flera pumpar med hjälp av kontaktorer, motorskyddsanordningar, VFD:er, PLC:er, reläer och andra komponenter. Den exakta konfigurationen beror på pumparnas antal och märkvärden och den nödvändiga driftsekvensen.
F3: Kräver ett elstyrskåp en PLC?
Inte alla skåp kräver en PLC. Enkla system kan använda omkopplare, reläer, kontaktorer och skyddsanordningar, medan mer avancerade applikationer drar nytta av PLC-baserad styrning för sekvensering, övervakning, larm, kommunikation och automatisering.
F4: Kan ett styrskåp installeras utomhus?
Ja, förutsatt att skåpskåp, kylsystem, elektriska komponenter, kabelgenomföringar och miljöskydd är lämpligt valda för utomhusförhållanden. Väderexponering, luftfuktighet, temperaturvariationer, damm och direkt solljus bör beaktas vid design.
F5: Varför behöver ett elskåp kylas?
Elektriska komponenter genererar värme under drift. Drivsystem, strömförsörjning, kontaktorer och andra högbelastningsenheter kan producera betydande värmeenergi. Om värmen inte hanteras adekvat kan komponenttemperaturen öka och påverka tillförlitligheten och livslängden.
F6: Vilken information ska jag ge när jag begär ett skräddarsytt skåp?
Användbar information inkluderar matningsspänning, frekvens, fas, motormängd och effekt, pumpspecifikationer, styrkrav, sensortyper, kommunikationskrav, installationsplats, miljöförhållanden, skåpdimensioner om specificerade och eventuella projektspecifika elkrav.
F7: Hur ofta ska ett elskåp inspekteras?
Inspektionsfrekvensen beror på driftsförhållanden, utrustningens kriticitet, miljöexponering, tillverkarens rekommendationer och tillämpliga säkerhetsprocedurer. Skåp i dammiga, fuktiga, frätande eller höga temperaturer kan kräva oftare inspektion än skåp som installeras i rena inomhusanläggningar.
F8: Kan ett elstyrskåp stödja fjärrövervakning?
Ja. Beroende på systemarkitekturen kan PLC:er, kommunikationsmoduler, HMI:er, industriella nätverk och andra gränssnitt integreras för att tillhandahålla fjärrstatusövervakning, larm, driftdata och kontrollfunktioner.
F9: Varför är skåpanpassning att föredra framför att välja ett generiskt skåp?
Anpassning gör att den elektriska arkitekturen, komponentklassificeringarna, styrlogik, kapslingskonfiguration, kylning, ledningar och kommunikationsfunktioner matchar den faktiska applikationen. Detta kan förbättra servicebarheten och undvika onödiga komponenter eller otillräcklig kapacitet.
Slutsats
EnElstyrskåpär en kritisk del av modern industriell automation eftersom den sammanför kraftdistribution, skydd, kontroll, övervakning och kommunikationsfunktioner i ett organiserat system. Rätt skåp kan göra industriell utrustning lättare att använda, övervaka, skydda och underhålla.
Den bästa lösningen beror på mer än skåpets mått. Elektrisk belastning, motoregenskaper, styrlogik, miljöförhållanden, termisk hantering, ledningsorganisation, skyddskrav, kommunikationsfunktioner och framtida expansion bör alla utvärderas innan konstruktionen slutförs.
För pumpstationer och vattenhanteringstillämpningar är förhållandet mellan pumpen, motorn, sensorerna, styrlogiken och det elektriska styrskåpet särskilt viktigt. En korrekt integrerad lösning kan hjälpa operatörer att uppnå pålitlig automatisk drift samtidigt som systemövervakning och underhåll blir mer hanterbart.
Om du planerar ett nytt pumpsystem, uppgraderar ett befintligt styrsystem eller letar efter ett skräddarsytt elstyrskåp anpassat till din utrustning,Aote Tianjin Pump Co., Ltd.kan ge applikationsorienterat stöd. Dela dina el- och kontrollkrav med ingenjörsteamet för att diskutera en lämplig konfiguration ochkontakta ossför en skräddarsydd Elstyrskåpslösning.
