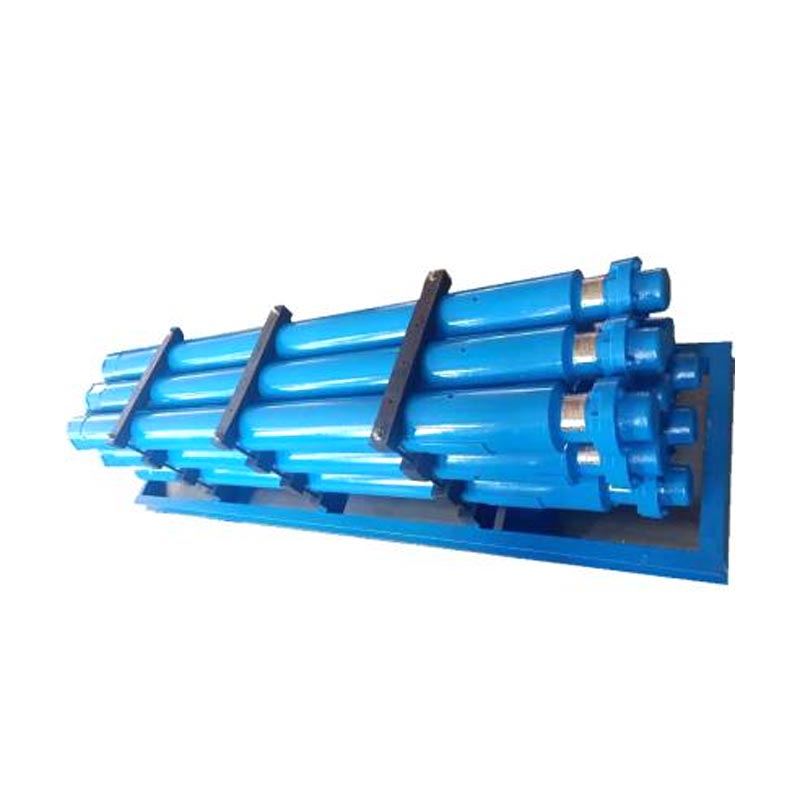

Artikelsammanfattning:EnElektrisk dränkbar pump (ESP)är ett artificiellt lyftsystem nere i hålet designat för att flytta stora volymer vätska från djupa brunnar till ytan. Genom att kombinera en dränkbar motor, flerstegs centrifugalpump, inloppssystem, skydd, kabel och stödjande komponenter, kan en ESP ge kontinuerlig lyftprestanda i krävande oljefältsmiljöer. Den här artikeln förklarar hur en elektrisk dränkbar pump fungerar, vilka driftsförhållanden den passar, hur man väljer rätt system och hur korrekt drift och underhåll kan minska produktionsavbrott och långsiktiga driftskostnader. Den undersöker också vanliga ESP-utmaningar som gasinterferens, sand, högt vattenavbrott, temperatur, korrosion och elektrisk tillförlitlighet.
En elektrisk dränkbar pump är en typ av artificiell lyftutrustning installerad inuti en brunn för att hjälpa till att föra reservoarvätskor till ytan när det naturliga formationstrycket inte längre är tillräckligt för att upprätthålla den erforderliga produktionshastigheten. Till skillnad från ytpumpsystem är den primära lyftutrustningen placerad i borrhålet, vilket gör att pumpen kan arbeta nära vätskekällan.
En ESP använder vanligtvis en elektrisk motor för att driva en flerstegs centrifugalpump. Pumpen omvandlar mekanisk energi till vätsketryck, vilket tillåter olja, vatten och tillhörande brunnsvätskor att färdas uppåt genom produktionsslangen. Systemet kan konstrueras för olika brunnsdjup, produktionsmål, vätskesammansättningar, temperaturer och driftsförhållanden.
För operatörer är den centrala utmaningen inte bara att flytta vätska. Det verkliga målet är att upprätthålla en stabil produktionstakt samtidigt som energiförbrukning, utrustningsslitage, överarbetningsfrekvens och oplanerade stilleståndstider kontrolleras. Korrekt ESP-design kräver därför att hela brunnsmiljön beaktas snarare än att välja en pump baserat på enbart flödeshastighet.
Aote Tianjin Pump Co., Ltd.tillhandahåller lösningar för elektriska dränkbara pumpar utformade för krävande oljeproduktionstillämpningar, inklusive djupa brunnar, mogna oljefält, offshoremiljöer och brunnar med högt vatteninnehåll.
Arbetsprocessen börjar när elektrisk kraft tillförs från ytan genom en specialdesignad strömkabel. Den elektriska energin når borrhålsmotorn, som omvandlar elektrisk energi till roterande mekanisk energi.
Motorn driver pumpaxeln och pumphjulen. Samtidigt som vätska kommer in i pumpens intag ökar roterande pumphjul vätskans hastighet och tryck. Flera pumpsteg är arrangerade i sekvens så att trycket successivt kan öka när vätskan passerar genom pumpen.
Den trycksatta vätskan kommer sedan in i produktionsslangen och rör sig mot ytan.
Antalet pumpsteg, pumphjulskonfiguration, motorklassificering, kabelkonstruktion och insugningsarrangemang måste anpassas till faktiska brunnsförhållanden. En missanpassning kan resultera i överdriven strömförbrukning, otillräcklig produktion, överhettning, gasstörningar eller accelererat slitage av komponenter.
En elektrisk dränkbar pump är inte en enda komponent. Det är ett integrerat produktionssystem i borrhålet. Varje större komponent måste fungera korrekt för att systemet ska uppnå stabil prestanda.
| Komponent | Primär funktion | Viktigt övervägande |
|---|---|---|
| Dränkbar motor | Ger rotationskraft till pumpen | Effektklass, spänning, temperatur, kylförhållanden |
| Beskyddare | Hjälper till att skydda motorn och hantera tryck och vätskeseparation | Brunnstryck, temperatur, mekanisk kompatibilitet |
| Flerstegspump | Bygger tryck och lyfter produktionsvätskor | Tryckhöjd, flödeshastighet, antal steg, vätskeegenskaper |
| Intag | Leder brunnsvätska in i pumpen | Gashantering, fasta ämnen, insugstryck |
| Strömkabel | Överför elektrisk kraft från ytan till motorn | Temperatur, spänning, isolering, mekaniskt skydd |
| Ytkontroller | Reglerar och övervakar elektrisk drift | Motorskydd, spänningskontroll, övervakning och avstängningsfunktioner |
Interaktionen mellan dessa komponenter är särskilt viktig. Att till exempel välja en kraftfull motor utan att matcha pumpens hydraulik ökar inte automatiskt produktionen. På samma sätt kan en pump med rätt storlek fortfarande uppleva för tidigt fel om kabeln, skyddet, motorns kylningsförhållanden eller ytströmförsörjningen är otillräcklig.
ESP-system är särskilt användbara när brunnar kräver betydande artificiell lyftkapacitet. De övervägs vanligtvis för brunnar där den önskade produktionshastigheten överstiger den praktiska förmågan hos enklare lyftmetoder.
ESP-teknik är dock inte automatiskt den bästa lösningen för varje brunn. Operatörer bör utvärdera hela produktionsprofilen, inklusive förväntad vätskehastighet, reservoartryck, brunnsgeometri, gasfraktion, fasta ämnen, temperatur och förväntade produktionsförändringar under utrustningens serviceperiod.
Rätt val är en av de viktigaste faktorerna som bestämmer ESP:s livslängd. En pump som är lämpligt anpassad till brunnen kan leverera stabil prestanda, medan ett felaktigt valt system kan fungera utanför dess effektiva räckvidd och utsättas för onödig mekanisk eller elektrisk påfrestning.
Börja med den förväntade vätskeproduktionshastigheten istället för att bara välja den största tillgängliga pumpen. Målhastigheten bör ta hänsyn till nuvarande produktion och realistiskt framtida brunnsbeteende.
Överdimensionering kan orsaka ineffektiv drift, överdriven strömförbrukning eller instabila pumpförhållanden. Underdimensionering kan hindra brunnen från att nå sitt produktionsmål.
Pumphuvudet måste ta hänsyn till det vertikala lyftbehovet och tryckförlusterna genom produktionssystemet. Brunnsdjup, rördimensioner, yttryck, vätskedensitet och flödeshastighet påverkar alla den erforderliga hydrauliska prestandan.
Vätskesammansättningen påverkar ESP-designen direkt. Operatörer bör överväga:
Dessa faktorer påverkar pumpens hydraulik, materialval, gashanteringskrav, motorkylning och förväntad komponentlivslängd.
Utrustning i hålet måste fysiskt passa brunnen. Höljesdiameter, slangstorlek, avvikelse, svårighetsgrad, inställningsdjup och tillgängligt spel bör granskas innan ESP-konfigurationen slutförs.
Motorn ska ge tillräcklig effekt utan att bli onödigt överdimensionerad. Spänning, ström, kabellängd, spänningsfall, yttransformatorkapacitet och styrutrustning måste betraktas som en del av den elektriska designen.
Reservoarförhållandena kan förändras avsevärt under en brunns livslängd. En konstruktion som fungerar bra idag kan bli ineffektiv om vätskehastighet, vattenavbrott, gasproduktion eller reservoartryck ändras avsevärt.
En praktisk ESP-design tar därför inte bara hänsyn till den initiala driftpunkten utan även det förväntade produktionsomslaget.
ESP-system fungerar i en aggressiv miljö. Hög temperatur, tryck, korrosiva vätskor, gas, sand, vibrationer och elektrisk stress kan alla påverka utrustningens tillförlitlighet.
Fri gas som kommer in i en centrifugalpump kan minska hydraulisk effektivitet och kan orsaka instabil drift. För mycket gas kan störa normal pumpprestanda och öka risken för gaslåsning.
Där gasproduktionen är betydande kan ESP-konstruktionen kräva en lämplig gashanteringsmetod och noggrann placering av intaget.
Producerad sand kan orsaka erosion av pumphjul, diffusorer och andra hydrauliska passager. Brunnar med betydande produktion av fasta ämnen kräver lämpligt materialval, driftsrutiner och produktionsstyrning.
Temperaturen påverkar motorns isolering, kabelprestanda, smörjmedelsbeteende, tätningar och andra komponenter. Utrustningen måste klassificeras för den faktiska temperaturen i borrhålet snarare än en allmän yttemperaturuppskattning.
Vatten, salter, lösta gaser och andra kemiska beståndsdelar kan påskynda korrosion. Materialkompatibilitet bör därför utvärderas enligt den faktiska vätskekemin.
Spänningsobalans, otillräcklig strömförsörjning, överdrivet spänningsfall, dåliga anslutningar och olämpliga kontrollinställningar kan skapa ytterligare motorbelastning. Stabil elförsörjning och lämpligt skydd är avgörande för långvarig ESP-drift.
Även om ESP-utrustning är designad för drift i borrhål, börjar tillförlitligheten före installationen. Engineering, installation, driftsättning, övervakning och produktionsstyrning bidrar alla till livslängden.
Förebyggande hantering är i allmänhet effektivare än att vänta på ett fullständigt fel i borrhålet. Eftersom återhämtning av ESP kan kräva en betydande övergångsoperation, kan tidig identifiering av onormala tillstånd ha en stor ekonomisk inverkan.
När en elektrisk dränkbar pump väljs och används på rätt sätt kan den ge flera viktiga fördelar för oljefältsoperatörer.
| Förmån | Operativt värde |
|---|---|
| Hög vätskelyftkapacitet | Stöder brunnar som kräver avsevärda konstgjorda lyft. |
| Installation i borrhål | Placerar lyftmekanismen nära produktionszonen. |
| Kontinuerlig produktion | Kan stödja stabil produktion när den är korrekt anpassad till brunnsförhållanden. |
| Anpassningsförmåga | Konfigurationer kan utvecklas för olika djup, hastigheter, temperaturer och vätskeförhållanden. |
| Applikationsflexibilitet | Lämplig för många mogna, djupa, offshore och högvattenskära produktionsmiljöer. |
| Produktionsoptimering | Tillåter förare att justera artificiell lyftning efter ändrade brunnsförhållanden. |
Den största fördelen är inte bara pumpens lyftförmåga. Det är förmågan att konstruera ett konstgjort lyftsystem kring de faktiska produktionskraven för en brunn. Detta gör exakt konstruktion och systemmatchning avgörande för att uppnå de förväntade resultaten.
Flera misstag som kan undvikas kan minska ESP-prestandan även när utrustningen i sig är tekniskt kapabel.
En elektrisk dränkbar pump är en kraftfull konstgjord lyftlösning för brunnar där naturlig reservoarenergi inte kan ge den nödvändiga produktionsprestanda. Dess kombination av en elmotor i borrhålet och flerstegs centrifugalpump gör att betydande volymer brunnsvätska kan lyftas effektivt från djupa produktionszoner.
En framgångsrik ESP-drift beror på mer än pumpkapaciteten. Brunnsdjup, produktionshastighet, pumphöjd, vätskeegenskaper, gasinnehåll, sand, temperatur, korrosion, elförsörjning och framtida produktionsförändringar måste alla beaktas vid systemdesign.
För oljefältsoperatörer är den mest effektiva metoden att behandla ESP som ett komplett produktionssystem snarare än en isolerad utrustning. Exakt brunnsdata, lämplig komponentmatchning, noggrann installation, kontinuerlig övervakning och förebyggande underhåll kan bidra till att minska oväntade stilleståndstider och förbättra den långsiktiga produktionstillförlitligheten.
Aote Tianjin Pump Co., Ltd.fokuserar på elektriska dränkbara pumplösningar för krävande oljeproduktionsförhållanden. Med lämpliga pumpkonfigurationer, kraftalternativ, material och systemkonstruktioner kan utrustningen anpassas till olika brunnsdjup, vätskeegenskaper, temperaturer och produktionskrav. Om du utvärderar ett ESP-system för en ny brunn, ett moget oljefält, ett offshoreprojekt eller en applikation med hög vattenkapning,kontakta ossför att diskutera dina driftsförhållanden och hitta en lämplig lösning för elektrisk dränkbar pump.
En elektrisk dränkbar pump används för konstgjorda lyft i olje- och gaskällor. Det hjälper till att flytta reservoarvätskor från hålet till ytan när det naturliga reservoartrycket är otillräckligt för att uppnå den erforderliga produktionshastigheten. ESP-system är särskilt användbara för djupa brunnar och applikationer som kräver relativt hög vätskeproduktion.
Elmotorn roterar en flerstegs centrifugalpump. Varje pumphjul överför energi till brunnsvätskan, vilket ökar dess hastighet och tryck. Flera steg kombineras för att ge det totala tryckhöjden som krävs för att flytta produktionsvätskan genom slangen och mot ytan.
Ja. ESP-system övervägs ofta för brunnar som producerar betydande mängder vatten tillsammans med kolväten eftersom de kan konfigureras för höga krav på vätskehantering. Vattenegenskaper, korrosionspotential, vätskedensitet och önskad produktionshastighet bör dock utvärderas under systemdesign.
Livslängden kan påverkas av temperatur, vätskekemi, gasinnehåll, sandproduktion, korrosion, elektriska förhållanden, mekanisk belastning, driftpraxis, installationskvalitet och underhåll. Noggrant val av utrustning och övervakning kan bidra till att minska riskerna för att undvika fel.
ESP-system kan utformas för brunnar med gasproduktion, men för mycket fri gas kan minska prestandan hos konventionella centrifugalpumpningssteg. Gas-till-vätska-förhållandet, intagsförhållanden, tryck och förväntat gasbeteende bör därför beaktas vid utformningen av systemet.
Felaktig dimensionering kan leda till ineffektiv drift, otillräcklig produktion, överdriven strömförbrukning eller ytterligare mekanisk påfrestning. Pumpen bör väljas enligt förväntad produktionshastighet, erforderlig tryckhöjd, brunnsförhållanden, vätskeegenskaper och förväntat driftsområde.
Viktig information inkluderar normalt brunnsdjup, höljesstorlek, inställningsdjup, produktionsmål, reservoartryck, bottenhålstryck, vätskedensitet, oljeviskositet, vattenavskärning, gasinnehåll, temperatur, fastämnesproduktion, vätskekemi, slangkonfiguration och tillgänglig elektrisk kraft.
Operatörer kan minska stilleståndstiden genom att använda korrekta brunnsdata, välja kompatibla komponenter, följa korrekta installationsprocedurer, övervaka driftsparametrar, upprätthålla stabila elektriska förhållanden, undersöka onormala trender tidigt och planera förebyggande underhåll baserat på faktiska driftsförhållanden.
Nej. En överdimensionerad pump kan arbeta utanför sitt föredragna driftsområde och förbruka onödig energi. Målet bör vara att välja ett system som matchar brunnens hydrauliska och produktionskrav samtidigt som det tillåter rimlig driftflexibilitet när förhållandena förändras.
Oljekällor skiljer sig markant i djup, produktionshastighet, temperatur, vätskekemi, gasinnehåll, fasta ämnen och elektriska förhållanden. En skräddarsydd lösning gör att motor, pump, material, kabel och stödkomponenter kan matchas till den faktiska driftsmiljön snarare än att förlita sig på en konfiguration som passar alla.
