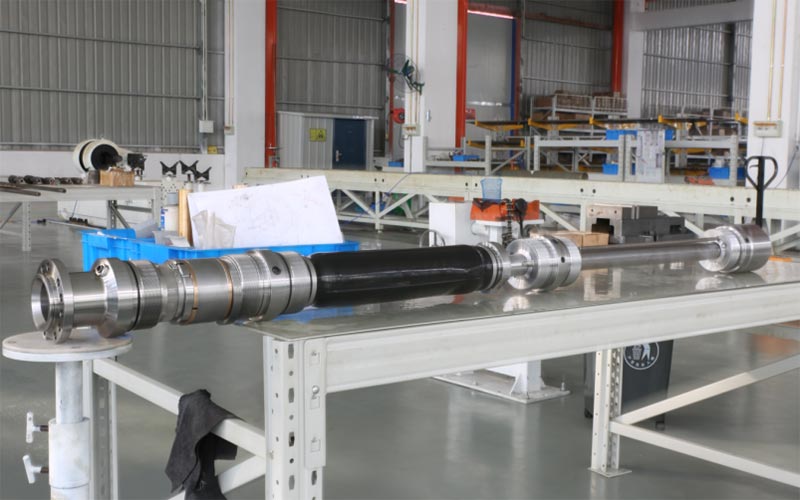

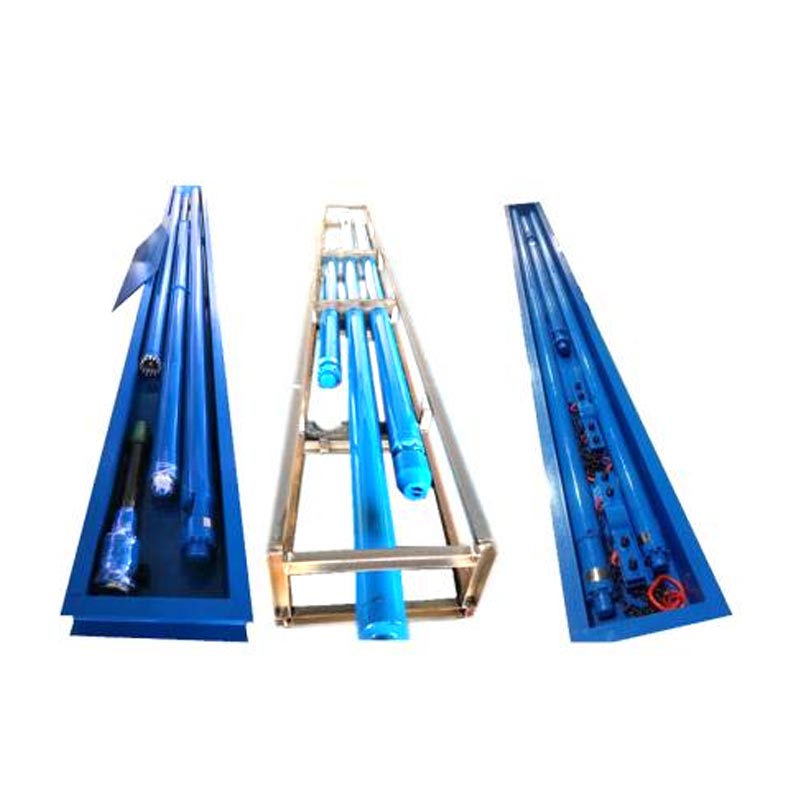

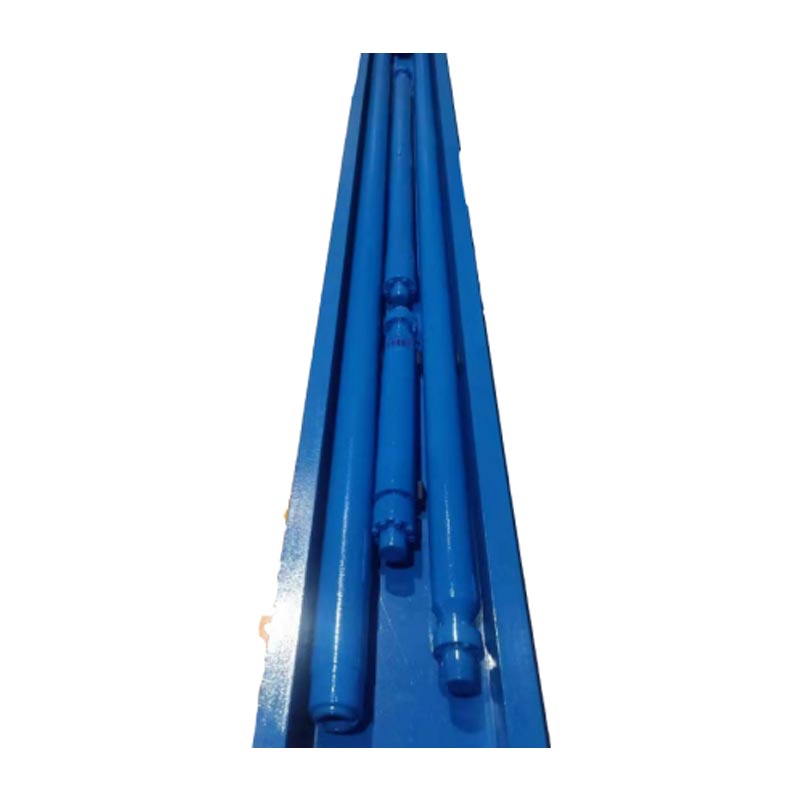

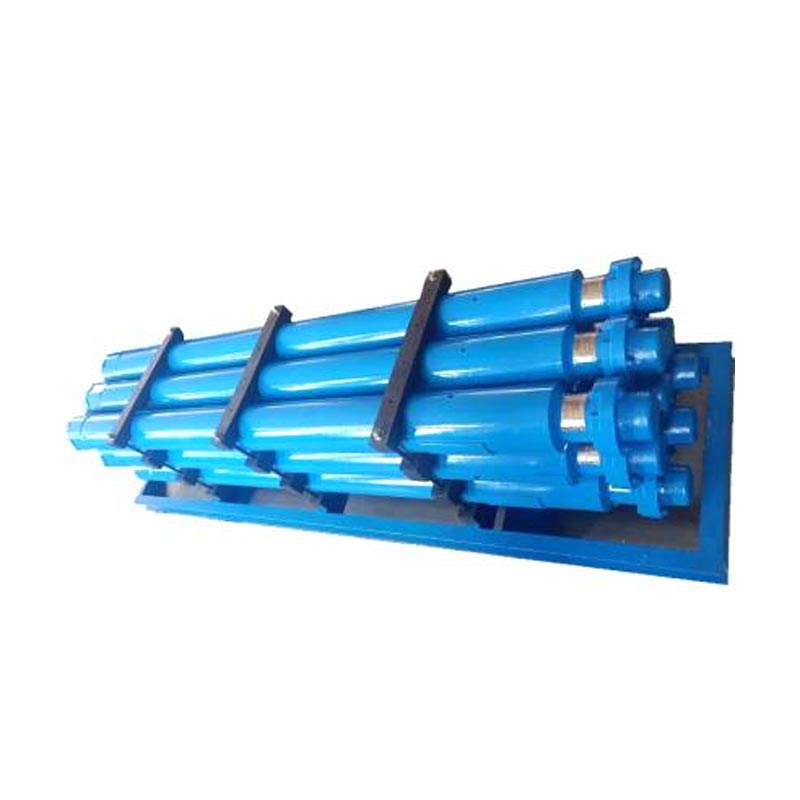

Elektrisk dränkbar pump för olja

Den elektriska dränkbara pumpen för olja är ett artificiellt lyftsystem nere i hålet designat för kontinuerlig råolja produktion i djupa brunnar, offshoreplattformar och komplexa reservoarförhållanden. Den integrerar en högpresterande dränkbar motor, flerstegs centrifugalpump, gas- och sandbeständigt skyddssystem och pålitlig tätning struktur för att ge stabil oljelyftprestanda.

Designad för brunnar med höga vattenskärningar, mogna oljefält, offshoreproduktion och utmanande reservoarmiljöer, olje-ESP-systemet hjälper operatörer att förbättra produktionseffektiviteten, minska överarbetningsfrekvensen och sänka på lång sikt driftskostnader.

Med flera pumpdiametrar, kraftkonfigurationer och materialalternativ tillgängliga, kan den anpassas efter brunnsdjup, vätskeegenskaper, temperatur och produktionskrav.

Arbetsprincip

En elektrisk dränkbar pump för olja fungerar genom att omvandla elektrisk energi till hydraulisk lyftkraft inuti olja väl.

Systemet består huvudsakligen av:
• Dränkbar motor
• Skyddssektion
• Intagssystem
• Flerstegs centrifugalpump
• Komponenter för gashantering
• Strömkabelsystem

Under drift driver motorn flera pumphjul med hög hastighet. Varje impellersteg ökar vätsketrycket genom centrifugalkraften. Efter att ha passerat hundratals pumpsteg vinner råoljeblandningen tillräckligt tryck för att övervinna reservoartryck, brunnsdjup och rörledningsmotstånd innan de når ytan.

Den helt nedsänkta strukturen tillåter kontinuerlig drift under högt tryck under jord samtidigt som den skyddar interna komponenter från olja, gas, vatten och frätande ämnen.

Huvudkomponenter och struktur

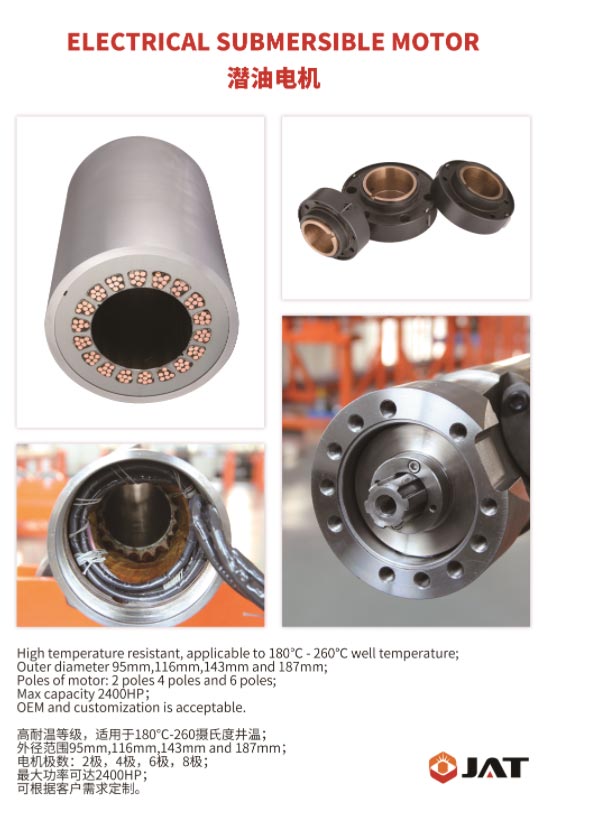

1. Dränkbar motor

Den högeffektiva motorn ger stabil drivkraft för långvarig drift i borrhålet.

Drag:
Hög isoleringsförmåga
Möjlighet för kontinuerlig drift
Stabil temperaturkontroll
Anpassningsbar spänningskonfiguration

2. Flerstegs centrifugalpump

Pumpsektionen är utformad med flera impeller- och diffusorsteg.

Fördelar:
Hög lyftförmåga
Stabil flödeseffekt
Optimerad hydraulisk effektivitet
Minskad energiförlust

3. Skyddssystem

Skyddet isolerar motorn från brunnsvätskor.

Funktioner:
Förhindrar att olja och vatten tränger in
Balanserar internt och externt tryck
Förlänger motorns livslängd

4. Kabelsystem i hålet

Speciella oljebeständiga kablar ger tillförlitlig kraftöverföring under hög temperatur och högt tryck miljöer.

Tekniska specifikationer

Tekniska parametrar kan anpassas efter specifika oljefältsförhållanden.

Ansökningar

• Utveckling av oljefält på land: Den elektriska dränkbara pumpen för olja är perfekt tillämplig på konventionell olja brunnar, lågtrycksoljareservoarer och vattenöversvämmande utvecklingsbrunnar, som levererar stabila dagliga råoljelyft och att tillfredsställa långsiktiga kontinuerliga produktionsbehov för landoljefält.

• Offshore olje- och gasproduktion: Anpassningsbar till smala borrhål till havs och tuffa marina arbetsförhållanden, med kompakt struktur och låg felfrekvens för att minska kostnaderna för underhåll och drift till havs.

• Speciell reservoardrift: Tillämplig på högvattenskärande, lätt korrosiva och nötande oljekällor, samt geotermiska oljekällor, som stödjer säkra och effektiva vätskelyft under komplexa arbetsförhållanden.

• Stimulering och restaurering av oljekällor: Idealisk för oljekällor med låg avkastning och uttömda oljekällor, vilket effektivt förbättrar vätskan leveranseffektivitet och återuppliva produktionskapaciteten för åldrande oljefält.

Produktegenskaper

• Strukturell design: Den elektriska dränkbara pumpen för olja har ett snyggt, kompakt utseende med flera valfria ytterdiametrar, som perfekt kan matcha olika borrhålsstorlekar och anpassa sig till olika typer av olja brunnar.

• Hög lyfteffektivitet: Optimerad flerstegs hydraulisk struktur ger stabil tryckökning och stort flöde hastighet, förverkligande av högeffektiva kontinuerliga råoljelyft.

• Utmärkt miljöanpassningsförmåga: Utrustad med förstklassig tätning och skyddande strukturer som motstår korrosion och nötning från blandmedier i borrhål av olja, gas och vatten.

• Låg driftskostnad: Har låg energiförbrukning, stabil drift och låg felfrekvens, vilket kraftigt minskar manuellt underhåll och fältavstängningsförluster.

• Lång livslängd: Fabrikskalibrerad montering och höglastbärande design förbättrar den totala strukturella stabiliteten och förlänga utrustningens körcykel.

Hot Sale Series Produkt

• 400-serien: Klassisk universalmodell med kompakt storlek, lämplig för konventionella oljekällor med liten diameter, med stabil prestanda och kostnadseffektivitet för allmän oljefältsproduktion.

• 538/540-serien: Matchar utbyggnadssystem för lindade rör, applicerbara på oljekällor med medelstor och stor diameter, stödjer arbetsscenarier med högt flöde och högt lyft.

Produktegenskaper och konkurrensfördelar

• Överlägsen anti-felprestanda: Höglastande axiallager och helt förseglad skyddsstruktur effektivt motstå stötar i borrhålet, vilket minskar frekvensen av fel på utrustningen och frekvensen för överkörning.

• Energibesparande och effektiv drift: Optimerad vätskedynamikmodellering minskar hydraulisk förlust, sänkning långsiktig energiförbrukning och totala driftskostnader för oljefält.

• Stark anpassning: Flera specifikationer och materialkonfigurationer finns tillgängliga för att klara av frätande, nötande och högtemperatur speciella arbetsförhållanden.

• Låg total ägandekostnad: Lång livslängd, minimalt underhållsbehov och hög driftsstabilitet bestående ekonomiska fördelar för oljefältsföretag.

Hur väljer man rätt elektrisk dränkbar pump?

Att välja rätt ESP-modell kräver utvärdering av flera oljekällors förhållanden.

1. Krav på produktionshastighet

Högre produktionsbrunnar kräver:
Större pumpdiameter
Högre flödeskapacitet
Optimerade hydrauliska steg

2. Brunnsdjup

Djupa brunnar kräver:
Högre huvudkapacitet
Fler pumpsteg
Starkare mekanisk struktur

3. Vätskeegenskaper

Viktiga faktorer inkluderar:
Vattenavskärningsprocent
Gasinnehåll
Sandkoncentration
Korrosionsnivå
Råoljans viskositet

4. Driftstemperatur

Högtemperaturbrunnar kräver:
Motorisolering med hög temperatur
Värmebeständiga material
Förbättrad kyldesign

Kvalitetskontroll

• Råmaterialinspektion: Alla kärnmaterial inklusive legeringsaxel och korrosionsskyddstillbehör genomgår strikt komponenttestning för att säkerställa överensstämmelse med oljefältsstandarder för borrhål.

• Precisionstillverkning: använder beräkningsvätskeoptimering och CNC-precisionsbearbetning för att garantera noggrann matchning av pumphjul, diffusorer och konstruktionsdelar.

• Fabriksprestandatest: Varje enhet klarar fullflödestrycktest, långtidsdriftstest och tätning prestandatest före leverans för att verifiera stabilitet och tillförlitlighet.

• Standardiserad montering: Implementerar enhetlig fabrikskalibrering och kompressionsmonteringsprocess för att undvika manuell monteringsfel och säkerställa konsekvent produktkvalitet.

• Fullständig kvalitetscertifiering: Uppfyller internationella petroleumindustrispecifikationer, med spårbar produktions- och testprotokoll för alla produkter.

Skillnader från vanliga dränkbara pumpar

• Applikationsorientering: Elektrisk dränkbar pump för olja är professionellt designad för petroleum i hålet lyftning, anpassning till olja-gas-vatten blandade medier; vanliga dränkbara pumpar är främst för rent vatten och konventionell industriell vattentillförsel, olämplig för oljiga frätande media.

• Strukturell styrka: Oil ESP har högtrycks- och korrosionsskyddande struktur för att motstå extrema tryck och temperatur i borrhålet; vanliga dränkbara pumpar har låg strukturell styrka och dåligt medium anpassningsförmåga.

• Driftstabilitet: Oil ESP stöder 24/7 långvarig oavbruten drift nere i hålet; vanlig dränkbar pumpar är inte konstruerade för kontinuerlig drift med hög belastning och lång cykel och är benägna att gå sönder.

• Prestandaparametrar: Oil ESP uppnår ultrahög lyftkraft och stort flöde för djupa lyft av oljebehållare; vanliga Dränkbara pumpar har begränsat lyft och flöde, och uppfyller inte kraven på produktion av djupa brunnar.

• Skyddsprestanda: Utrustad med professionell nedhålstätning och nötningsskydd; vanliga Dränkbara pumpar har enkla tätningsstrukturer och kan inte motstå korrosion och nötning i borrhålet.

Vanliga frågor

1. Vad används en elektrisk dränkbar pump till vid oljeproduktion?

En ESP är ett artificiellt lyftsystem som används för att öka råoljeproduktionen genom att lyfta olja från djupa brunnar där naturligt reservoartryck är otillräckligt.

2. Vad är skillnaden mellan en ESP och en normal dränkbar pump?

Oil ESP-system är designade för högtrycks oljekällor och olje-vattenblandningar, medan vanliga dränkbara pumpar är huvudsakligen konstruerade för vattenpumpningsapplikationer.

3. Hur väljer jag rätt ESP-modell?

Valet beror på brunnsdjup, produktionshastighet, vätskeegenskaper, temperatur, höljesdiameter och drift villkor.

4. Kan ESP-pumpar fungera i oljebrunnar med höga vattendrag?

Ja. ESP-system används vanligtvis i mogna oljefält med höga produktionsförhållanden med vattenavskärning.

5. Hur länge kan en olje-ESP arbeta under jord?

Livslängden beror på driftsförhållanden, materialval, installationskvalitet och underhållshantering.

6. Kan ESP-systemet anpassas?

Ja. Pumpdiameter, motorkraft, material och hydrauliska steg kan anpassas efter specifik brunn krav.

7. Vilka tester görs före leverans?

Typiska tester inkluderar hydraulisk prestandatestning, isoleringstestning, tätningstestning och monteringsverifiering.

8. Är en ESP lämplig för oljeproduktion till havs?

Ja. Kompakt struktur och långa driftscykler gör ESP-system lämpliga för oljeproduktion till havs.
