JINAOTEDränkbar axialflödespumpär designad för högflödes- och lågtrycksvattenöverföringsapplikationer där pålitlig kontinuerlig drift krävs. Produkten innehåller två huvudserier: QZB Axial Flow dränkbar pump och QHB Mixed Flow dränkbar pump, utvecklade som avancerade alternativ till konventionella pump- och motorsystem.
Till skillnad från traditionella pumpenheter av delad typ är pumpen och motorn integrerade i en kompakt dränkbar struktur. Denna design förenklar installationen, minskar konstruktionskraven och förbättrar driftsäkerheten i krävande miljöer som översvämningskontroll, dräneringsstationer, bevattningssystem och industriella vattenöverföringsprojekt.
Den helt inneslutna dränkbara trefasa asynkronmotorn av torr typ fungerar säkert medan den är helt nedsänkt i vatten. Med effektiv vattenkylning, lågt driftsljud och minskad värmeackumulering möjliggör pumpen konstruktion av kompakta underjordiska pumpstationer samtidigt som den minimerar anläggningskostnader och installationsutrymme.
Pumpmotorenheten är installerad som en komplett nedsänkt enhet, vilket eliminerar behovet av komplex anpassning mellan separata pump- och motorkomponenter. Jämfört med traditionella pumpstationer kan installationstiden minskas med upp till 95 %, vilket förbättrar projekteffektiviteten och minskar arbetskraftskraven.
Motorn arbetar direkt i det omgivande vattnet, ger utmärkt kylprestanda och förhindrar överhettning under kontinuerlig drift. Denna design reducerar avsevärt driftsbuller och tillåter installation i underjordiska eller slutna pumpstationer utan att påverka omgivande miljöer.
Motorn antar en helt sluten torrtypstruktur med:
Klass F isoleringssystem (155°C temperaturbeständighet)
IP68 skyddsklass
Dubbla eller trippel mekaniska tätningar
Hjälptätningsstruktur
Läckagedetekteringssystem
Lindningstemperaturövervakning
Övervakning av lagertemperatur
Alla övervakningssignaler överförs till det elektriska styrskåpet, vilket stöder säker drift, automatiskt skydd och fjärrövervakning.
JINAOTE dränkbar axialflödespump används ofta i applikationer som kräver stor flödeskapacitet och stabil vattenöverföringsprestanda, inklusive:
Industriell vattenförsörjning och avlopp
Dräneringssystem för gruvanläggningar
Varvs dräneringsprojekt
Stadsöversvämningsbekämpning och kommunalt avlopp
Jordbruksbevattning och dränering
Kraftverks kylvatten och avloppssystem
Pumpstationer vid floden och vid sjön

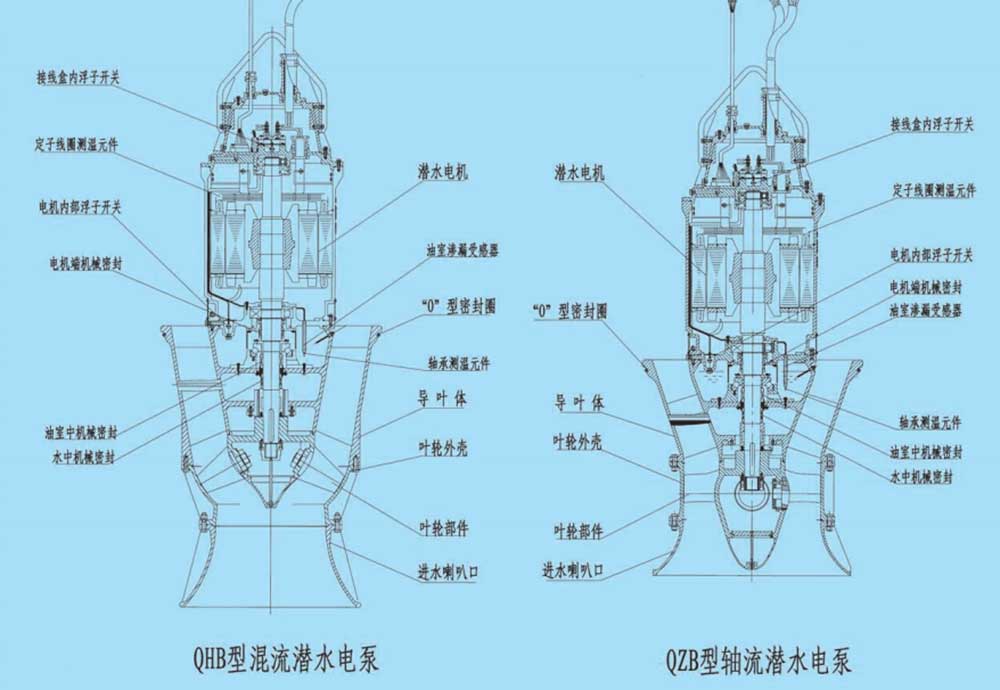

QZB Axial Flow Dränkbar Pump är lämplig för applikationer med lågt luftflöde och högt flöde, medan QHB Mixed Flow Dränkbara Pump ger högre effektivitet och starkare kavitationsmotstånd för applikationer med fluktuerande vattennivåer och högre krav på tryckhöjd.
Pumpen är konstruerad för hantering av råvatten eller lätt förorenat avloppsvatten under följande förhållanden:
| Parameter | Specifikation |
|---|---|
| Maximal vätsketemperatur | ≤50°C |
| Medium pH-intervall | 4–10 |
| Fast volymfraktion | <2 % |
| Medium densitet | <1,2 × 10³ kg/m³ |
| Jämförelseobjekt | Dränkbar axialflödespump | Traditionell pumpenhet |
|---|---|---|
| Installation | Integrerad installation, förenklad konstruktion | Kräver separat pump- och motorinstallation |
| Installationstid | Minskad med upp till 95 % | Längre installationstid |
| Kylningsmetod | Direkt vattenkylning | Luftkylning krävs |
| Bullernivå | Lägre driftljud | Högre mekaniskt ljud |
| Pumpstationsstruktur | Lämplig för tunnelbanestationer | Kräver större ovanjordskonstruktioner |
| Byggkostnad | Minskade med cirka 30–40 % | Högre anläggningsinvesteringar |
| Översvämningsmotstånd | Motorskyddad under vattnet | Mer sårbara för översvämningar |
JINAOTE fokuserar på design och tillverkning av högpresterande dränkbar pumputrustning för industriella, kommunala och jordbruksapplikationer. Genom integrerad motorpumpdesign, avancerad tätningsteknik och intelligenta övervakningssystem ger JINAOTE-pumpar tillförlitlig drift i miljöer med frekventa vattennivåändringar och krävande dräneringskrav.
Kombinationen av hög flödeskapacitet, kompakt installationsstruktur och långvarig nedsänkt drift gör attDränkbar axialflödespumpen effektiv lösning för moderna pumpstationer och storskaliga vattenöverföringsprojekt.
Axialflödespumpar är huvudsakligen konstruerade för applikationer med stort flöde och lågt tryck, medan blandflödespumpar ger högre tryckhöjdskapacitet med förbättrad effektivitet och kavitationsmotstånd.
Ja. Pumpen använder en helt sluten IP68 dränkbar motor designad för kontinuerlig drift medan den är helt nedsänkt.
Den är lämplig för råvatten och lätt förorenat avloppsvatten med en fast volymfraktion under 2 %.
Standarddriftstemperaturen är upp till 50°C.
Nej. Motorn och pumpen är integrerade i en dränkbar enhet, vilket förenklar installationen.
Motorn inkluderar mekaniska tätningar, läckagedetektering, lindningstemperaturövervakning och lagertemperaturövervakningssystem.
Ja. Den är särskilt lämplig för flodstränder, sjöstränder och översvämningsbenägna pumpstationer där vattennivån varierar.
Motorer upp till 315 kW finns i 380 V eller 600 V, medan större motorer använder 6 kV eller 10 kV spänningsalternativ.
