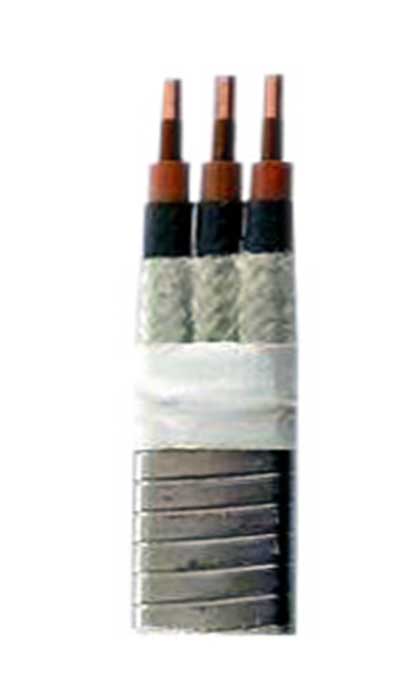

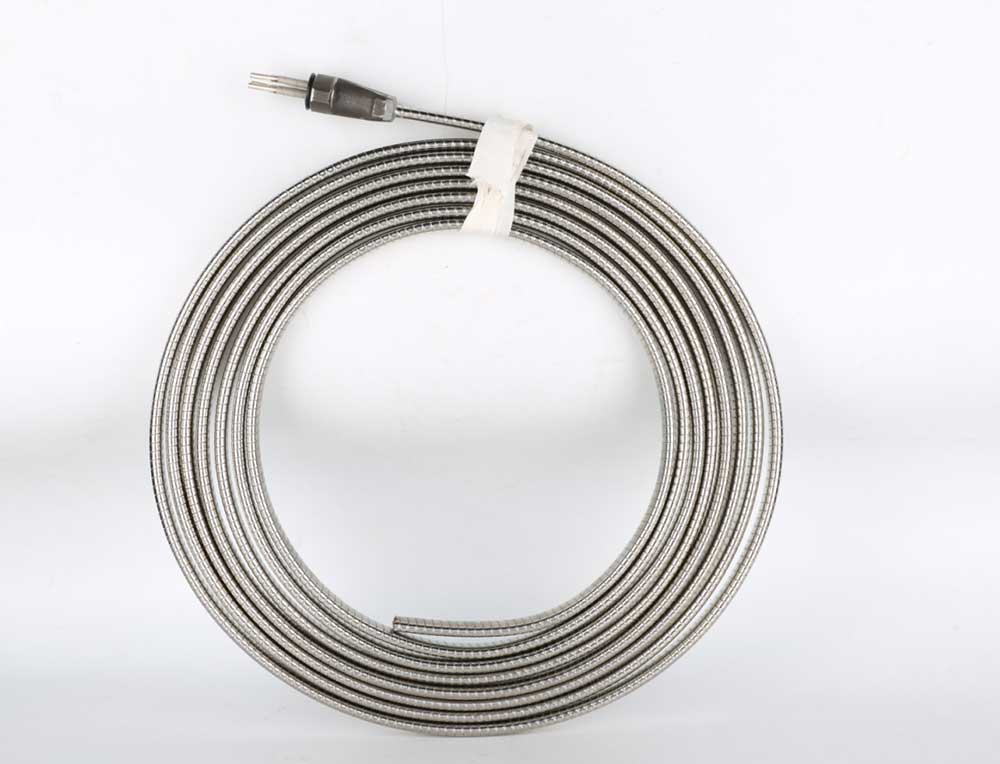

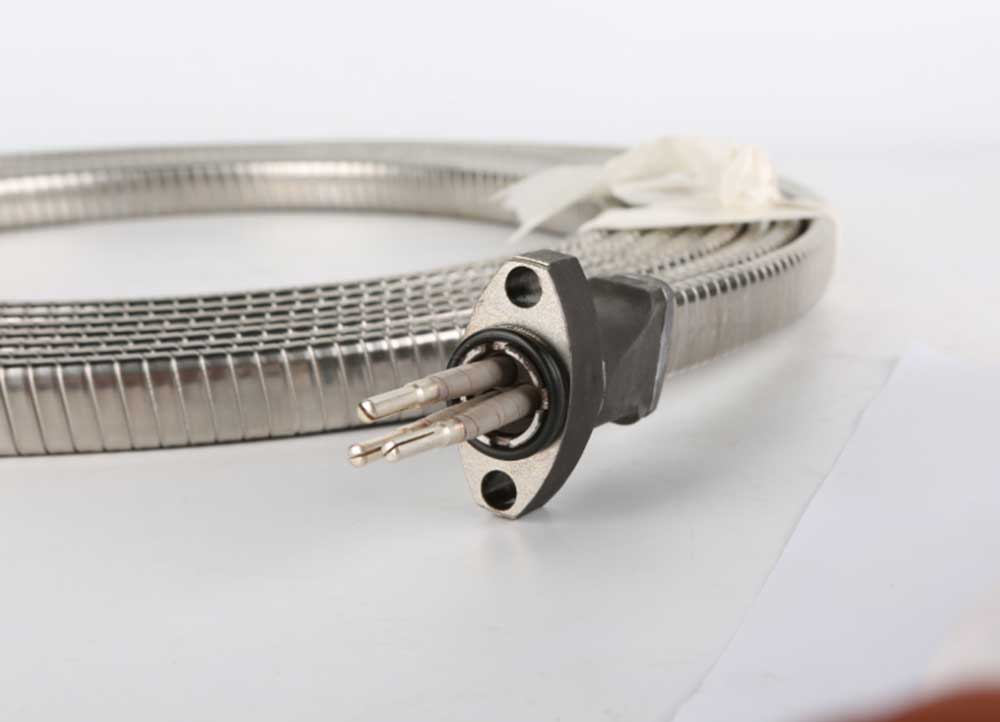

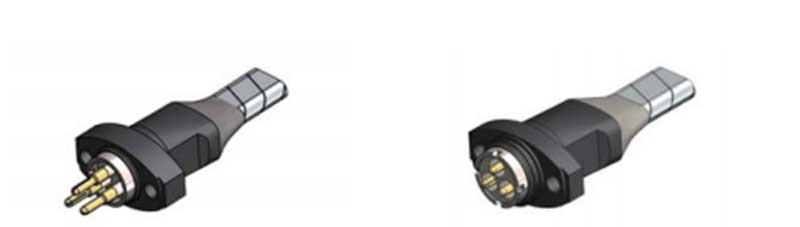

Ledningskabeln (Platt miniatyrkabel, MLE) består av två komponenter: MLE-huvudet och kabelkroppen. Som en dedikerad specialkabel för dränkbara elektriska pumpar används den huvudsakligen för att dra kretsen för den nedsänkta motorn till läget ovanför pumpens utlopp. Denna kabel är specialkonstruerad för sådana pumpar, eftersom den dränkbara elektriska pumpen arbetar inuti höljet under arbetsförhållanden med begränsat utrymme, hög omgivningstemperatur och hög strömbelastning. När det gäller strukturell design finns MLE-huvudet i två typer: sårtypen (standardtyp) och plug-in-typen (lämplig för snabb konstruktion).
Internationell standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nationell standard: GB/T 16750
Branschstandard: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise Standard: AT-ST-007
●Kompakt struktur med små övergripande mått
●Hög belastningsström
●Hög temperaturbeständighet
●Lätt och pålitlig installation
●Korrosionsbeständighet
| Serie | Specifikationer för motorledningstråd | (Tapa in MLE) | (Koppla in MLE) | ||
| AWGSerien | Diameter (mm) | Tvärsnittsarea（mm2） | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGSerien | Tvärsnittsarea（mm2） | MLE Core Count | MLE enkeltråds nominell diameter（mm） | MLE märkspänningsklass (kV) | MLE-driftstemperatur（℃/℉） |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Komponentnamn | Standardmaterial | Valfria material |
| MLE-huvud | ||
| Fästelement | S-Trim | M-Trim |
| MLE-huvudhus | HT200 | SS |
| Gummikomponenter | FPM | HSN 、AFLAS |
| MLE | ||

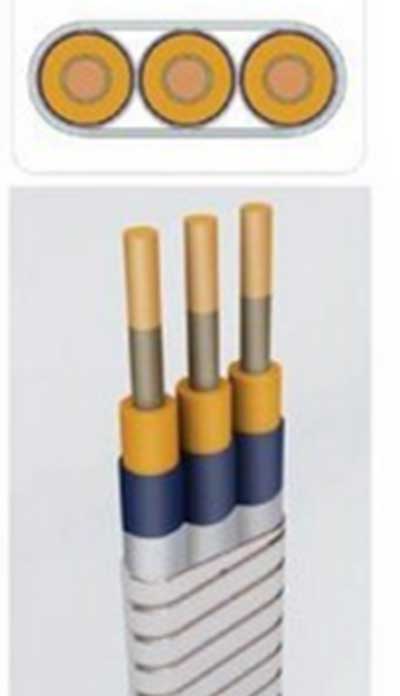

| Primär isolering | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Jacka | FC | Pb |
| Fläta | Nylonfiber flätad | PTFE-tejp/nylonfiberflätningPTFE-tejp/aramidfiberfläta |
| Rustning | Rostfritt stålband | Galvaniserat stålband, Monelband |
A1: MLE platt kabel är en professionell vattentät dränkbar kabel, speciellt designad för dränkbara pumpar. Den används för undervattensströmförsörjning av djupa brunnspumpar och avloppspumpar, lämpliga för långvariga undervattensarbetsförhållanden.
A2: MLE platt kabel har en smal, flexibel platt struktur. Den passerar lätt genom smala brunnsrör, undviker vridning och extruderingsskador, sparar installationsutrymme och är mer lämplig för pumplyft och sänkning.
A3: Ja. Den använder högkvalitativt vattentätt gummihölje och sömlöst isoleringsskikt, vilket når IP68 full vattentät klass. Den har utmärkt anti-aging, anti-korrosion och fuktsäker prestanda för stabil långvarig undervattensanvändning.
A4: Ja. Vi stöder anpassade kabellängder, 2/3/4 kärna specifikationer och speciella slitstarka eller korrosionsbeständiga mantlar för att matcha olika pumpeffekt och projektkrav.
1. Professionell fabriksstyrka:AOTE TIANJIN PUMP CO., LTD. är en professionell pump- och stödjande motortillverkare med många års erfarenhet av produktion och FoU. Vi utvecklar och producerar självständigt högkvalitativa MLE-motorer med mogen produktionsteknik och stabil produktkvalitet.
2. Professionell anpassad tillverkare:AOTE TIANJIN PUMP CO., LTD. specialiserat på produktion av stödjande MLE dränkbara platta kablar. Med rik branscherfarenhet tillhandahåller vi dedikerade kabellösningar för alla typer av dränkbara pumpar.
3. Pålitlig kvalitetssäkring:Alla MLE-kablar använder en kopparkärna med hög renhet och förstklassiga vattentäta material. Varje kabel klarar strikta vattennedsänknings-, isolerings- och åldringstest före leverans, vilket säkerställer stabil och säker drift.
4. Hög kostnadseffektivitet:Våra MLE platta kablar har stark draghållfasthet och lång livslängd. De minskar avsevärt senare utbytes- och underhållskostnader, idealiska för långvarig konstruktion och kommersiell användning.
5. Snabb leverans och fullständig support:Vi har tillräckligt med lager för standardmodeller för att stödja snabb leverans. Vi tillhandahåller även professionell installationsvägledning och snabb teknisk support efter försäljning till alla kunder.
