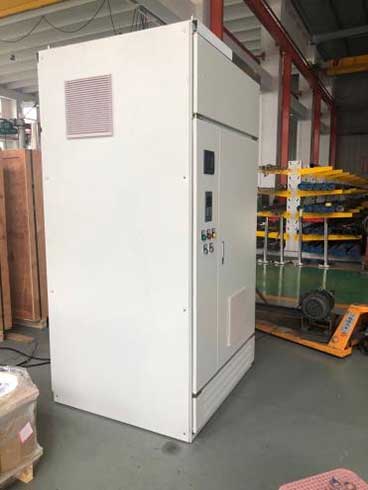

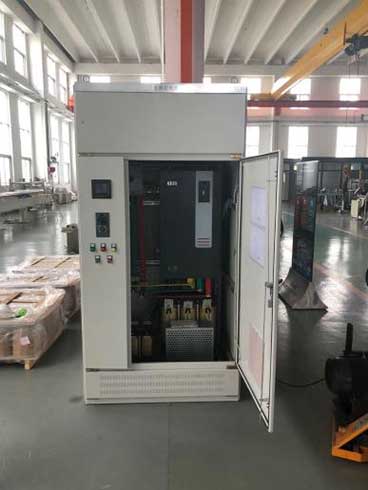

DeElstyrskåpär en dedikerad enhet som styr start och stopp av den elektriska dränkbara pumpen (ESP), övervakar och registrerar dess driftstatus och automatiskt utför avstängningsskydd när onormala förhållanden inträffar under drift. För närvarande används vanligtvis fyra typer av styrskåp: effektfrekvensstyrskåp, mjukstartsstyrskåp, lågspänningsstyrskåp med variabel frekvens och mellanspänningsstyrskåp med variabel frekvens.
Internationell standard: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Nationell standard: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Branschstandard: API RP 11S1, API 14F
Enterprise Standard: AT-ST-013
Strömförsörjningsspänningsskydd
Tre-fas strömskydd
Överbelastningsskydd
Underlastskydd
Underspänningsskydd
Försenad start
Försenad avstängning
Aktuell inspelning
| Modell & Specifikation | Märkström（A） | Märkspänning (V) | A (bredd) × B (djup) × H (höjd) |
| 1,2kV klass | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,5kV klass | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV klass | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3,6kV klass | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Modell & Specifikation | Märkström（A） | Märkspänning (V) | A (bredd) × B (djup) × H (höjd) |
| 1,2kV klass | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,3kV klass | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Höjd:≤2000m
● Omgivningstemperatur：-30℃/-22℉ — +50℃/122℉
● Relativ luftfuktighet：≤85 %
●Fri från brandfarliga och explosiva ämnen, gaser som är frätande för isolering och ledande damm
●Installerad på platser fria från kraftiga vibrationer, med vertikal lutning ≤ 5°
| Inga. | Parameternamn | Data |
| 1 | Märk ingångsspänning | 380 V – 480 V±10 %,3P 380 V – 480 V ±10 %, 3-fas |
| 2 | Nominell ingångsfrekvens | 50Hz±10% |
| 3 | Utgångsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Utgångsfrekvensupplösning | 0,01 Hz |
| 5 | Styr strömförsörjningsspänningen | AC220V |
| 6 | Nominell uteffekt | 110 kW–630 kW |
| 7 | Nominell utström | 215A–1188A |
| 8 | Utspänningsområde | 0 - Ingångsspänning |
| 9 | Likriktartyp | 6 - pulsdiodlikriktare |
| 10 | Invertertransistortyp | IGBT |
| 11 | Externt kommunikationsgränssnitt | RS485, RS232 |
| 12 | Extern kommunikationsmodell | Kabel |
| 13 | Skyddsfunktion | Överbelastning, underbelastning, kortslutning, fasförlust, övertemperatur |
| 14 | Kylningsmetod | Forcerad luftkylning |
| 15 | Ingångseffektfaktor | 0.98 |
| 16 | Effektivitet | ＞98 % |
| 17 | Utgångsfilter | Sinusvåg |
| 18 | Bedömd arbetscykel | Kontinuerlig |
| 19 | IP-klass / skyddsgrad | IP23 |
| 20 | Överbelastningskapacitet | 150 % nominellt vridmoment, varaktighet 60 s |
| 21 | Driftsomgivningstemperatur | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Lagring / Transport temperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Luftfuktighet i omgivningen | ≤95 % (vid +20 ℃), icke-kondenserande |
| 24 | Installationshöjd | ≤1000m，nedsättning krävs om den överskrids |
| 25 | Harmonisk komponent på ingångssidan | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Harmoniskt innehåll på ingångssidan | ＜5 % |
| 27 | Kontrollläge | Flerpunkts V/F, vektor V/F |
| 28 | Inlopps- och utloppsledningsläge | Topp in & topp ut, botten in & botten ut |
| Inga. | Parameternamn | Data |
| 1 | Märk ingångsspänning | 380 V – 690 V ±10 %, 3-fas |
| 2 | Nominell ingångsfrekvens | 50Hz±10% |
| 3 | Utgångsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Utgångsfrekvensupplösning | 0,01 Hz |
| 5 | Styr strömförsörjningsspänningen | AC 220 V |
| 6 | Nominell uteffekt | 110 kW–900 kW |
| 7 | Nominell utström | 202 A–1535 A |
| 8 | Utspänningsområde | 0 - Ingångsspänning |
| 9 | Likriktartyp | IGBT |
| 10 | Invertertransistortyp | IGBT |
| 11 | Externt kommunikationsgränssnitt | RS485, RS232 |
| 12 | Externt kommunikationsläge | Fiberoptik |
| 13 | Skyddsfunktion | Överbelastning, Underbelastning, Kortslutning, Fasförlust, Övertemperatur |
| 14 | Kylningsmetod | Forcerad luftkylning |
| 15 | Ingångseffektfaktor | 0.98 |
| 16 | Effektivitet | ＞98 % |
| 17 | Utgångsfilter | Sinusvåg |
| 18 | Bedömd arbetscykel | Kontinuerlig |
| 19 | IP-klass / skyddsgrad | IP23 |
| 20 | Överbelastningskapacitet | 150 % nominellt vridmoment, varaktighet 60 s |
| 21 | Driftsomgivningstemperatur | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Lagring / Transport temperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Luftfuktighet i omgivningen | ≤95 % (vid +20 ℃), icke-kondenserande |
| 24 | Installationshöjd | ≤1000 m; reduktion krävs om den överskrids |
| 25 | Harmonisk komponent på ingångssidan | 4 % |
| 26 | Harmoniskt innehåll på ingångssidan | ＜5 % |
| 27 | Kontrollläge | Flerpunkts V/F, vektor V/F |
| 28 | Inlopps- och utloppsledningsläge | Topp in & topp ut, botten in & botten ut |
| Inga. | Parameternamn | Data |
| 1 | Märk ingångsspänning | 0,6 KV -2,6 KV±10 % |
| 2 | Nominell ingångsfrekvens | 50 Hz ± 10 % |
| 3 | Utgångsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Utgångsfrekvensupplösning | 0,01 Hz |
| 5 | Styr strömförsörjningsspänningen | AC 220 V |
| 6 | Nominell kapacitet | 45 kVA–300kVA |
| 7 | Kylningsmetod | Forcerad luftkylning |
| 8 | Ingångseffektfaktor | Över 0,98 vid >20 % belastning |
| 9 | Bedömd arbetscykel | Kontinuerlig |
| 10 | IP-klass / skyddsgrad | IP20 |
| 11 | Överbelastningskapacitet | 120 % i 1 timme, 150 % i 1 minut |
| 12 | Driftsomgivningstemperatur | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Lagring / Transport temperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Luftfuktighet i omgivningen | ≤90 % (vid +20 ℃), icke-kondenserande |
| 15 | Installationshöjd | ≤1000 m; reduktion krävs om den överskrids |
●Höjden får inte överstiga 1000 m; reduktion krävs om höjden överstiger 1000 m.
●Omgivningstemperatur i drift: -5 ℃ till +40 ℃, daglig medeltemperatur som inte överstiger +35 ℃, variation i omgivningstemperaturen inte större än 5 ℃/h. Om den omgivande temperaturen överstiger det tillåtna intervallet ska lämplig luftkonditioneringsutrustning utrustas.
● Maximal relativ luftfuktighet i omgivande luft: ≤ 90 % (vid 20 ℃); ≤ 50 % vid +40 ℃.
●Installationsfundamentet ska vara fritt från kraftiga vibrationer och stötar, med en vertikal lutning som inte överstiger 5 %.
●Omgivningen ska vara fri från ledande eller explosivt damm och fri från gaser eller ångor som korroderar metaller eller skadar isoleringen.
●Kontinuerliga spänningsfluktuationer hos AC-ingångsströmförsörjningen får inte överstiga ±10 % av märkvärdet.
● Frekvensvariationsområde för växelströmsnätet: 45 Hz–55 Hz, med frekvensvariationshastighet som inte överstiger ±1 % per sekund.
●För inomhusbruk endast med god ventilation; utrymmet ovanför och runt enheten ska vara ≥ 700 mm.
●Utrustad med skydd inklusive överspänning, underspänning, överström, fasförlust och kortslutning.
●Utrustad med LED-display för att visa utström, spänning, frekvens, etc.
●Systemparametrar kan ställas in via knappsatsen.
●Den kan fungera i både variabelt frekvensläge och effektfrekvensläge.
● Under drift med variabel frekvens kan arbetsläget vara manuellt eller automatiskt.
●Starttid och driftfrekvens kan ställas in godtyckligt.
F1: Vilken utrustning används det elektriska styrskåpet med variabel hastighet huvudsakligen till?
A1: Detta styrskåp med variabel hastighet är speciell stödutrustning för alla typer av dränkbara pumpar, såsom högtemperaturpumpar, djupa brunnspumpar och flodintagspumpar. Den passar för leverans av vatten från oljefält, vattenförsörjning med djupa brunnar och projekt för intag av flodvatten.
F2: Vilka är de viktigaste fördelarna med frekvensomvandlingskontroll jämfört med traditionell fast hastighetskontroll?
A2: Jämfört med traditionella kontrollboxar med fast hastighet,Elstyrskåp med variabel hastighetkan justera pumphastigheten fritt efter behov. Den sparar mer energi, minskar slitaget på utrustningen med mjukstart och har fullt säkerhetsskydd, vilket gör pumpdriften mer stabil, säker och energibesparande.
F3: Kan detta styrskåp anpassa sig till tuffa utomhusarbetsmiljöer?
A3: Ja. Detta elektriska kontrollskåp har ett förseglat industriellt skal och högkvalitativa inre delar. Den är dammtät, vattentät och anti-interferens, och kan fungera stabilt i fuktiga, dammiga och utomhusmiljöer för oljefält, vattenbrunnar och flodvattenintagsprojekt.

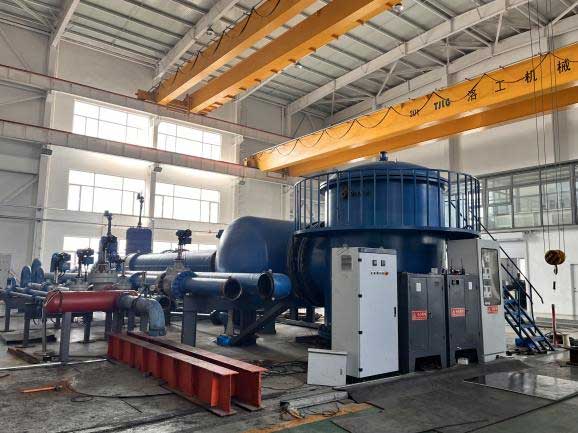

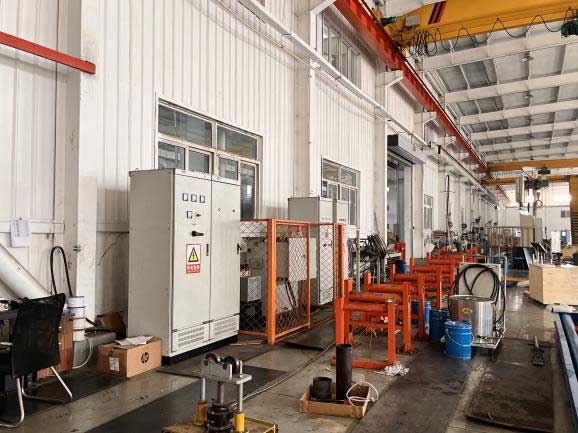

Vi följer strikt kvalitetskontroll för varje elstyrskåp med variabel hastighet. Till skillnad från vanlig endelsbesiktning är alla våra skåp testade med matchade dränkbara pumpsatser innan leverans. Varje utrustning klarar fullständigt körtest, hastighetsjusteringstest och lastsimuleringstest. Detta riktiga pumpmatchningstest säkerställer perfekt koordination mellan skåpet och pumpen. Alla produkter levereras först efter att ha klarat det kompletta matchningstestet, för att garantera stabil och pålitlig fältdrift.

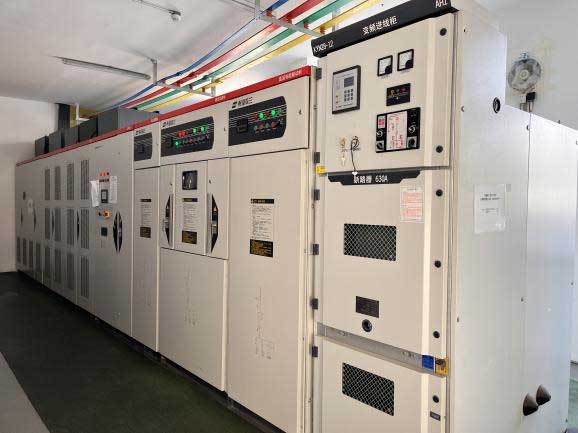

Vi har rik erfarenhet av att utveckla och producera styrutrustning för dränkbara pumpar. Alla produkter för elstyrning med variabel hastighet är strikt testade, med stabil kvalitet och låg felfrekvens. Vi stödjer skräddarsydda parametrar och funktioner för att passa olika pumpar och arbetsförhållanden. Vi tillhandahåller komplett konsultation före försäljning, vägledning på plats och underhållstjänster efter försäljning. Våra produkter säljs över hela världen och betjänar olika projekt för oljefält, vattenbrunnar och flodvattenintag med kostnadseffektiva och stabila kontrolllösningar.
