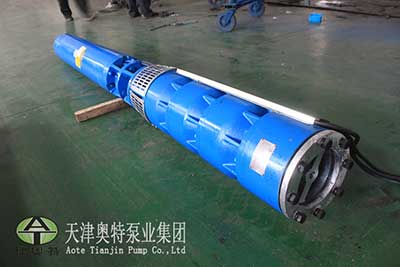

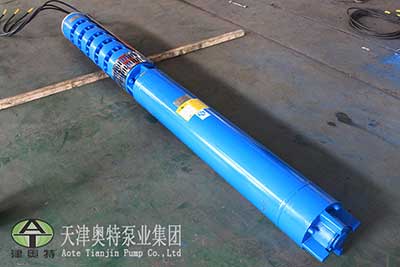

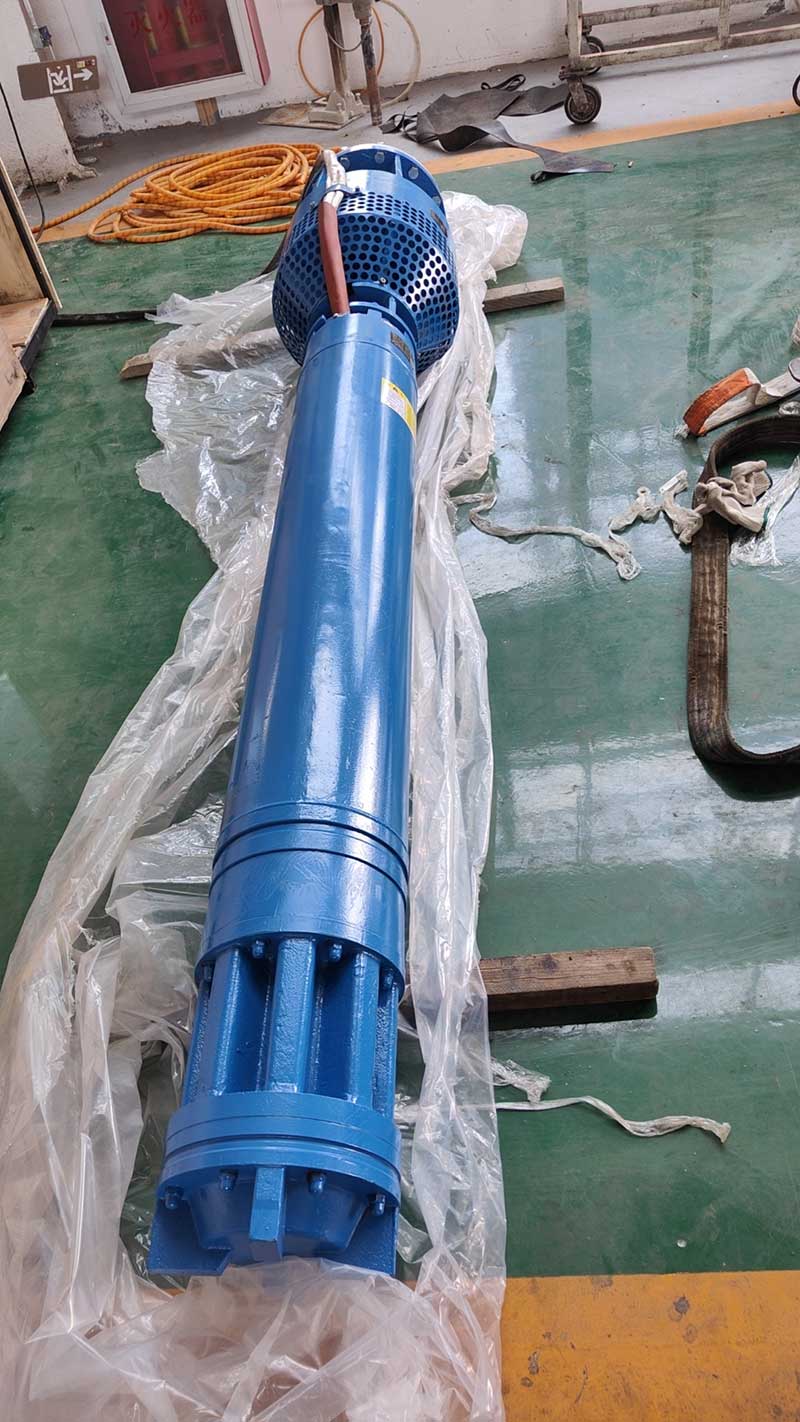

DeJINAOTE ATQJ-serien Dränkbar pump med djup brunn är konstruerad för jämn grundvattenpumpning, perfekt lämpad för jordbruksbevattning, utvinning av djupt vatten, reservoarvattenintag och centraliserade vattenförsörjningssystem. Byggd med flerstegs centrifugalhjul, korrosionsbeständiga komponenter och högeffektiva energibesparande dränkbara motorer, erbjuder den konsekvent driftstabilitet, minimal underhållsbelastning och förlängd livslängd.
1. Integrerad motor- och pumpstruktur, dränkbar undervattensdrift med hög säkerhet och tillförlitlighet.
2. Inga speciella krav för brunnshölje; stigröret behöver bara stå emot motsvarande arbetstryck.
3. Enkel installation, drift och underhåll, liten golvyta ockupation; ingen pumphuskonstruktion krävs.
4. Kompakt struktur och låg råvaruförbrukning.
| Punkt | Specifikation |
| Pumptyp | Vertikal djupt nedsänkbar pump |
| Strukturera | Flerstegs centrifugalpump |
| Motortyp | Trefas asynkron dränkbar motor |
| Märkspänning | 380V / 660V |
| Frekvens | 50 Hz |
| Flödesintervall | Anpassad |
| Head Range | Upp till 900 m |
| Installationstyp | Vertikal installation |
| Kylningsmetod | Vattenfylld motorkylning |
| Medium temperatur | ≤90℃ |
| PH-intervall | 6,5–8,5 |
| Innehåll av fasta partiklar | ≤0,01 % |

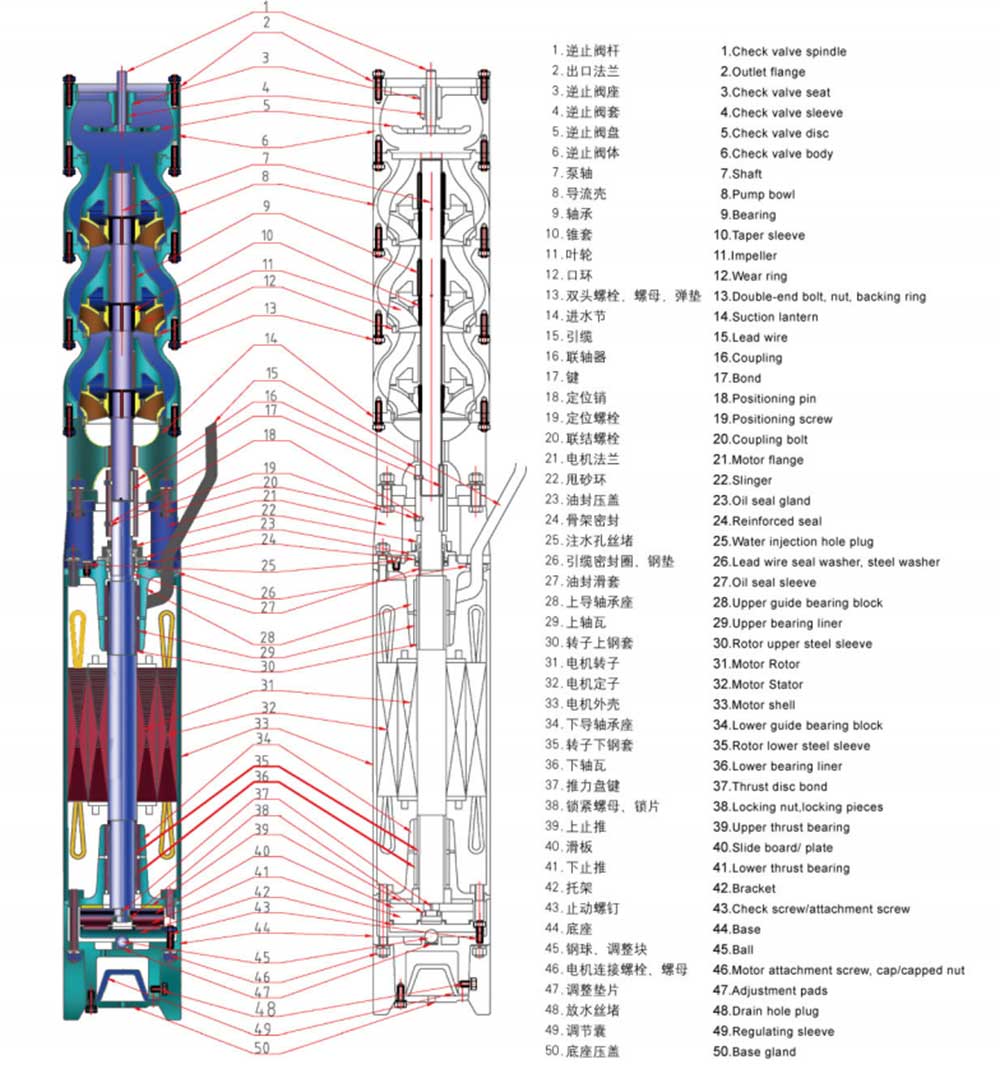

1. Deepwell dränkbar pump består av dränkbar 3-fas asynkron motor och pumpkropp. Motorn är direkt kopplad till den övre pumpenheten. Pålitlig axeltätning monterad på toppmotoraxeln förhindrar korsläckage mellan internt motorkylvatten och pumpat medium, vilket säkerställer en långsiktig stabil drift.
2. Pumpen är ensugande flerstegs vertikal centrifugaltyp; matchad motor är vattenfylld vertikal nedsänkbar asynkronmotor av våt typ, ansluten via en koppling av fattyp.
3. Motorlindning använder nylonmantlad PE vattentät magnettråd; motorkaviteten är fylld med rent färskvatten.
4. Vattensmorda styrlager används för motor. Axiallager på motorns botten bär dubbelriktad axiell dragkraft från pumpen. High-head versionen utrustar nickelhaltiga kopparfläktformade tryckdynor matchade med importerade Phylos glidplattor för axiell lastupptagning.
5. En extra axiell kraftlagerkomponent är installerad mellan pumpen och motorn på höglyftande modeller, maximal lyfthöjd upp till 900m.
1.Fyll motorkaviteten med rent färskvatten före start; dränera allt internt vatten för vinterförvaring för att undvika frostsprickor.
2.Testa regelbundet enhetens isolationsresistans, värdet får inte vara lägre än 0,5 MΩ.
3.Standard garantiperiod: 1 år under normal drift.
Kunder måste läsa denna valguide noggrant för att välja rätt pumpmodell. Felaktigt val kommer att förkorta pumpens livslängd och leda till högre strömförbrukning.
Välj lämplig pumpmodell baserat på brunnens innerdiameter, vattentemperatur, PH-värde, flödeshastighet, dynamisk vattennivå och andra parametrar.
Modellkod Förklaring:200 Q J(R/H)80--144
200:Minsta tillåtna inre brunnsdiameter (Enhet: mm). Andra tillgängliga specifikationer inkluderar 100, 150, 250, 300, etc.
F:Dränkbar pump, den första bokstaven i kinesiska "Qianshui".
J:Välanvänd pump, den första bokstaven i kinesiska "Jingyong".
R/H:Klassificering baserad på vattentemperatur
QJ typ:tillämplig vattentemperatur 20℃ ±5℃
QJR typ:tillämplig vattentemperatur 25℃ till 90℃
80:Nominell flödeshastighet (Enhet: m³/h). Pumpens utflöde per timme måste vara lägre än brunnens vatteninflöde.
144:Nominellt huvud (Enhet: m). Det hänvisar till det vertikala avståndet från den dynamiska vattennivån till vattenutloppet.
Ytterligare PH-parameterbeskrivning:
Tillämpligt vatten PH-område:1-14. Pumpen i QH-serien har korrosionsskydd.
Vatteninflödesmängd (Enhet: m³/h):Den totala volymen underjordiskt vatten som rinner ut ur brunnen per timme. Dessa data tillhandahålls vanligtvis av brunnsborrentreprenören.

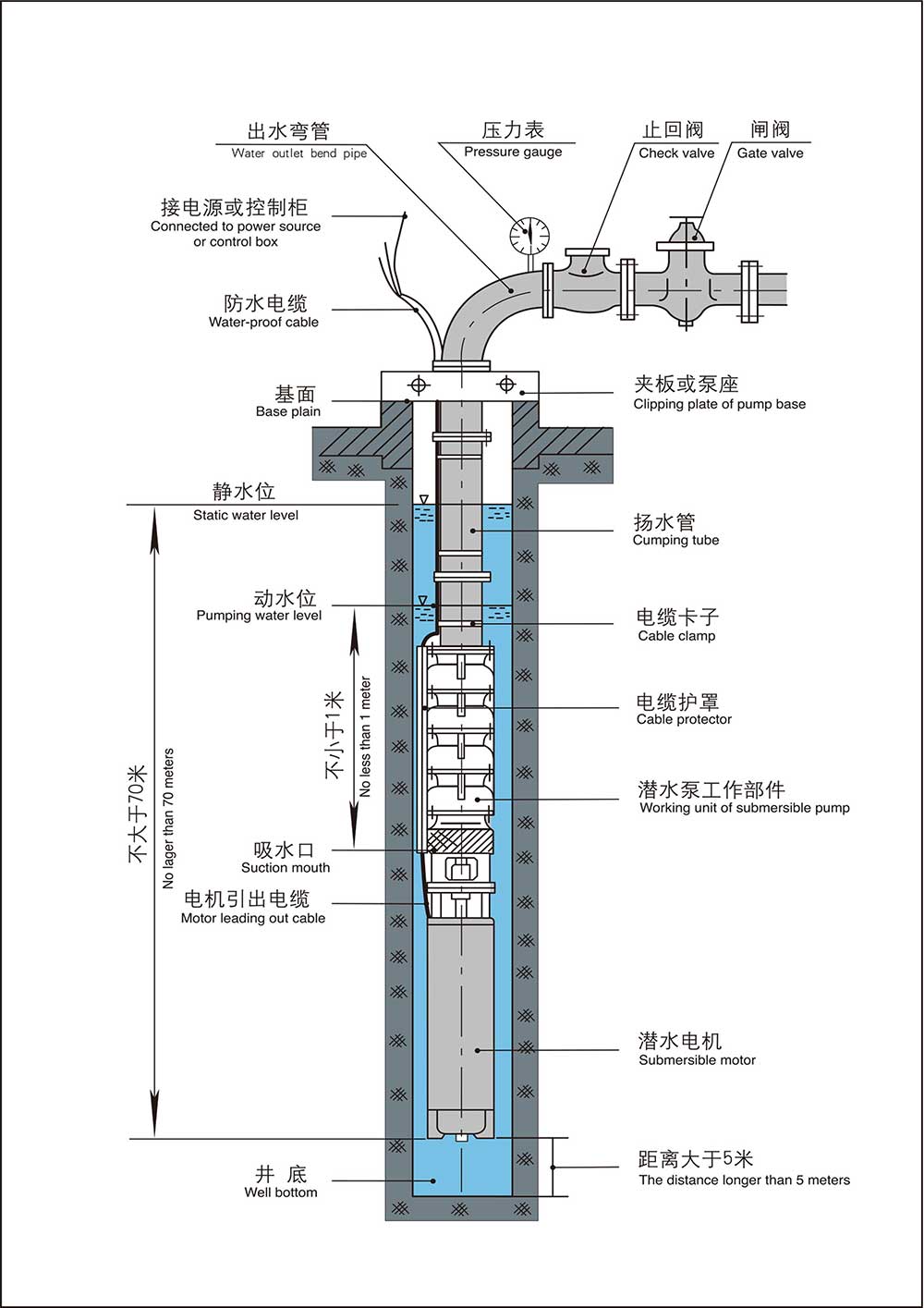

Statisk vattennivå (Enhet: m):Den vertikala höjden mellan vattenytan inuti brunnen och brunnshuvudet när pumpen inte är i drift.
Dynamisk vattennivå (Enhet: m):När pumpen fortsätter att pumpa vatten kommer vattennivån inuti brunnen att sjunka kontinuerligt. När vattennivån stabiliseras på en viss höjd kommer pumpens utflöde att förbli konstant och vattennivån kommer inte längre att minska. Det vertikala avståndet mellan denna stabila vattenyta och brunnshuvudet definieras som den dynamiska vattennivån.
Gräns för flödesmatchning:Pumpens nominella flöde måste vara mindre än brunnens vatteninflöde per timme, annars kommer brunnen att gå torr och pumpen kan brinna ut på grund av torr drift.
Temperaturklassificering:Standard QJ-pumpar är för grundvatten med normal temperatur; QJR högtemperaturbeständiga pumpar måste användas för varmt källvatten eller högtemperatur underjordsvatten.
Anti-korrosionslösning:QH-seriens pumpar rekommenderas för brunnar med surt eller alkaliskt frätande vatten.
Krav på brunnsdiameter:Brunnens innerdiameter måste vara större än pumpkroppens ytterdiameter för att säkerställa att pumpen kan sänkas ned i brunnen smidigt.
Innan du väljer en pumpmodell bör kunderna bekräfta följande information:
1. Erforderlig flödeshastighet Bestäm erforderlig vatteneffekt enligt bevattningsområde och vattenbehov.
2. Totalt pumphuvud Beräkna erforderlig lyfthöjd inklusive:
· Brunnsdjup
· Vertikalt lyftavstånd
· Tryckförlust i rörledningen
· Krav på terminalvattentryck
3. Brunnsdiameter Välj en pumpdiameter som är lämplig för det befintliga brunnshöljet.
4. Power SupplyConfirm voltage, frequency and available electrical capacity.
5. Water QualityCheck water temperature, PH value and solid particle content.
Att tillhandahålla dessa parametrar hjälper till att säkerställa att den valda pumpen levererar den förväntade prestandan.
| Felfenomen | Skäl | Lösningar |
| Huvudet oåtkomligt, inget vatten kan absorberas eller otillräckligt vattenutsläpp. | 1. Dynamiska vattennivån sjunker under tillåtna min. dynamisk vattennivå;2. Avbrott i lyftrörskarven; 3. Omvänd rotation av motorn;4. Minskad spänning;5. Blockerat vatteninlopp;6. Skadad koppling. | 1. Öka pumpsteget och lyftröret för att öka brunnsdjupet;2. Reparera brott;3. Byt ut ledningskontakten;4. Kontrollera spänningen; 5. Tvättvatteninlopp;6. Byt ut kopplingen. |
| Motorn går inte vid start, med buzz. | 1. Lagerbeslag;2. Enfasdrift av motorn. | 1. Undersök och reparera skadade delar;2. Kontrollera anslutningskabeln och hitta fasfel. |
| Överstor amperemeter pekarsving | 1. Dynamisk vattennivå sjunker till absorptionsinloppet;2. Dynamiskt vattennivå sjunker under tillåtna min. dynamisk vattennivå; | 1. Minska vattenutsläppet och öka nedsänkningsdjupet. |
| Våldsamma vibrationer av enheten | 1. Pumpspindeln är böjd;2. Slitaget på enhetens lagerdel är för stort;3. För intensiv gaspådrag;4. Skadad koppling. | 1. Kalibrera spindeln;2. Byt ut lagret;3. Förstora slussventilen;4. Byt ut kopplingen. |
| Fall i flöde | 1. Slitage vid bärring;2. Blockerat vatteninlopp;3. Läckage vid skarv mellan lyftrör eller skal. | 1. Reparera eller byt ut slitna delar;2. Tvätta vatteninlopp;3. Kontrollera anslutningsdelen. |
| Plötslig minskning av isolationsmotståndet | 1. Dålig kvalitet på motorkabelkontakten;2. Skadad isolering av motorrotatorledningar;3. Sliten kabel. | 1. Återanslut kabelkontakten;2. Reparera motorledningar;3. Reparera skador. |
| Ökning av strömförbrukning (amperemeterindikation överstiger nominellt värde) | 1. Slitet lagerhjul;2. Interkontakt mellan motorn efter att lagret är slitet;3. Nötning mellan pumphjul och skal. | 1. Undersök och reparera pumpen;2. Undersök och reparera motor;3. Kontrollera flödet och kontrollera motorns axiallager. |
En dränkbar pump med djupa brunnar används huvudsakligen för att utvinna grundvatten från djupa brunnar och försörja vatten, hushållsbruk, industriella tillämpningar och andra vattenöverföringsprojekt.
Ja. ATQJ-serien är designad för bevattning av jordbruksmark, sprinklersystem, bevattning i växthus och andra vattenförsörjningsapplikationer inom jordbruket.
Kunder bör tillhandahålla:
· Erforderligt flöde
· Pumphuvud
· Brunnsdjup
· Brunnsdiameter
· Information om vattenkällor
· Krav på strömförsörjning
Ja. JINAOTE kan anpassa pumpparametrar inklusive flödeshastighet, tryckhöjd, motoreffekt, spänning och material enligt projektets krav.
Det tillåtna installationsdjupet beror på vald modell och driftsförhållanden. Modeller med högt huvud kan uppnå lyfthuvuden upp till 900 meter.
Regelbundna kontroller av isolationsresistans, kabelkondition, driftsström och vattenutgång rekommenderas för att bibehålla stabil prestanda.
