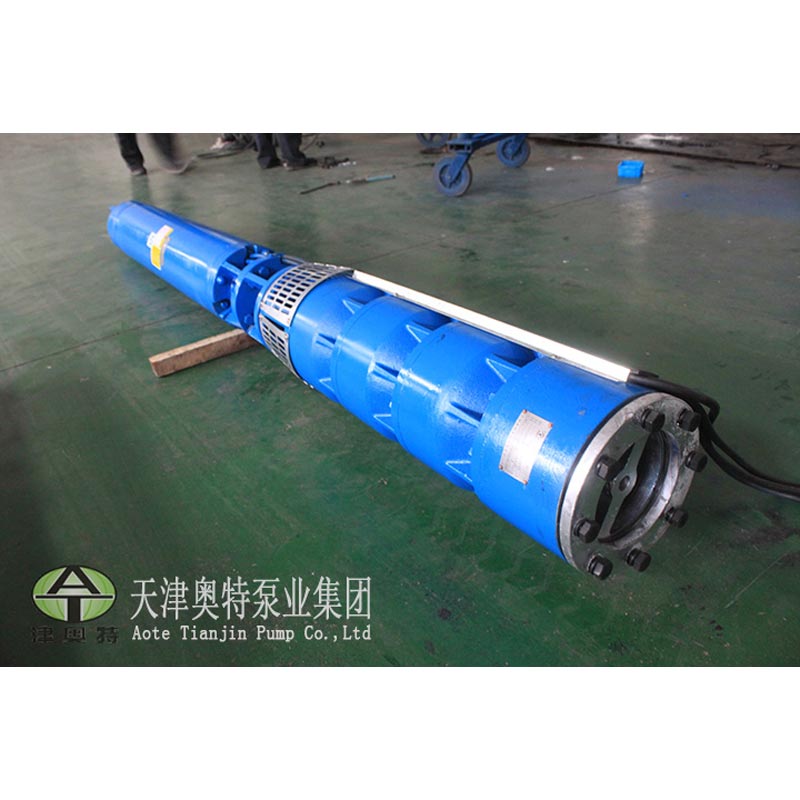

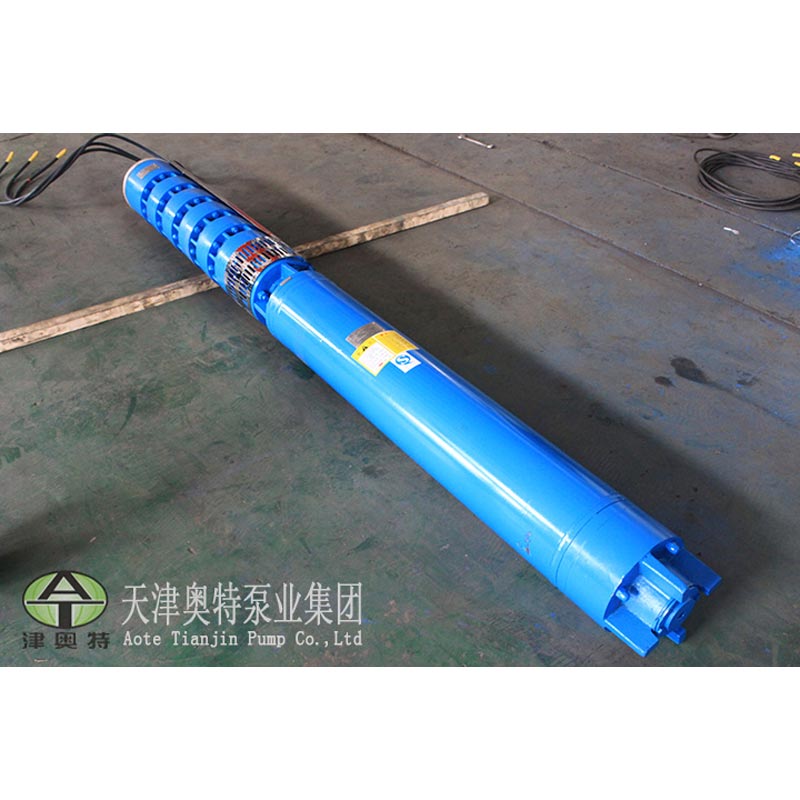

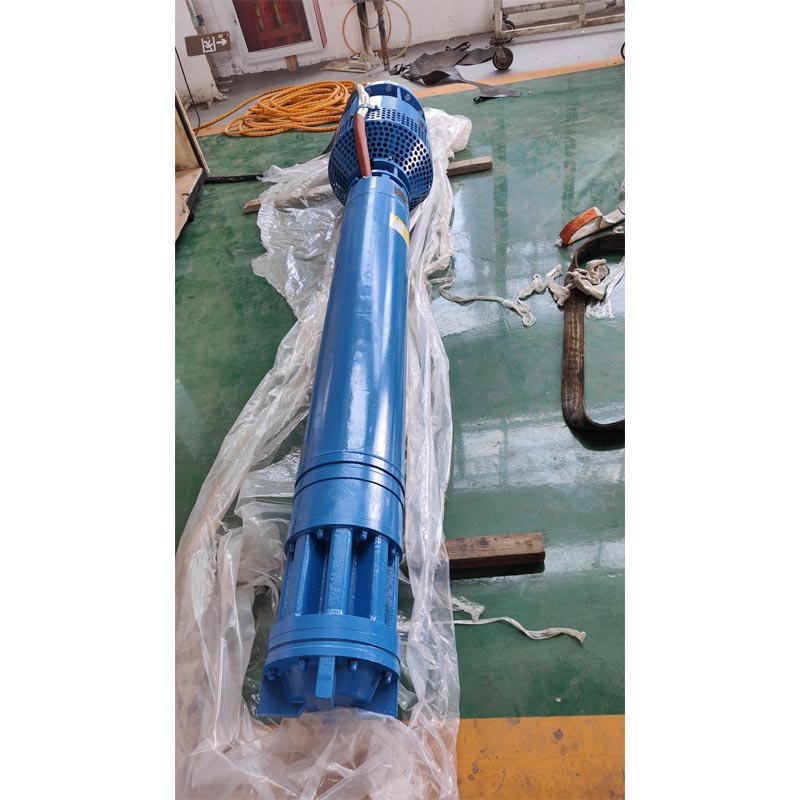

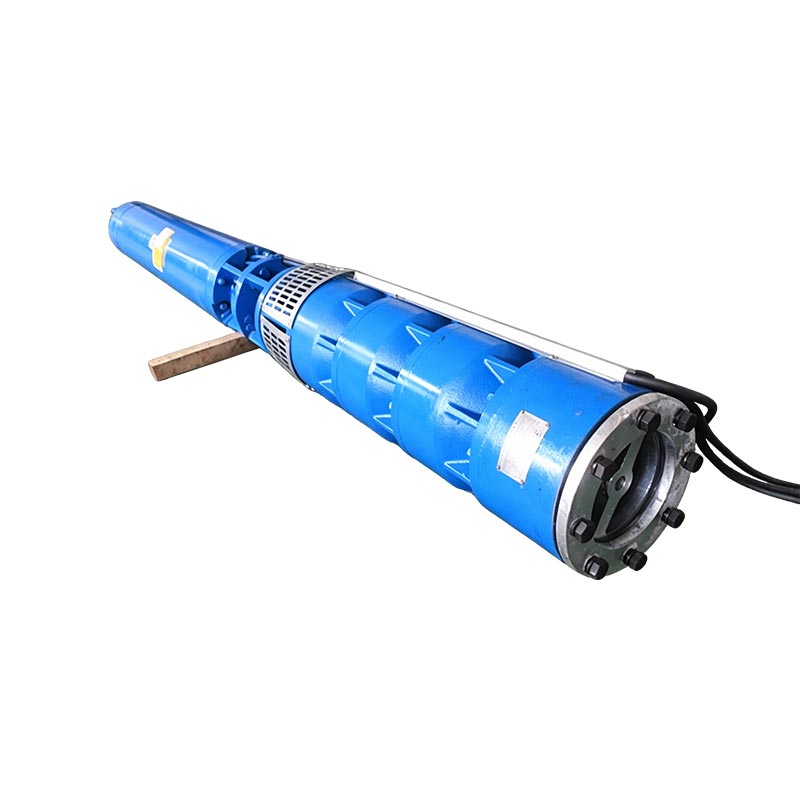

Vårt företags A5QJ-serie Dränkbar pump med djup brunn för bevattning är designad för utvinning av grundvatten från djupa källor brunnar, samt vattenintagsprojekt från floder, reservoarer och kanaler. Används i stor utsträckning vid bevattning av jordbruksmark, hushållsvattenförsörjning för människor och boskap i bergsområden, den är också tillgänglig för dränering i städer, fabriker, järnvägar, gruvor och byggarbetsplatser.
1. Integrerad motor- och pumpstruktur, dränkbar undervattensdrift med hög säkerhet och tillförlitlighet.
2. Inga speciella krav för brunnshölje; stigröret behöver bara stå emot motsvarande arbetstryck.
3. Enkel installation, drift och underhåll, liten golvyta ockupation; ingen pumphuskonstruktion krävs.
4. Kompakt struktur och låg råvaruförbrukning.
| Punkt | Specifikation |
| Pumptyp | Vertikal djupt nedsänkbar pump |
| Strukturera | Flerstegs centrifugalpump |
| Motortyp | Trefas asynkron dränkbar motor |
| Märkspänning | 380V / 660V |
| Frekvens | 50 Hz |
| Flödesintervall | Anpassad |
| Head Range | Upp till 900 m |
| Installationstyp | Vertikal installation |
| Kylningsmetod | Vattenfylld motorkylning |
| Medium temperatur | ≤20℃ |
| PH-intervall | 6,5–8,5 |
| Innehåll av fasta partiklar | ≤0,01 % |
1,3-fas AC strömförsörjning: 50Hz frekvens, märkspänning 380V eller 660V (tillåten tolerans ±5%).
1. Innehåll av fasta partiklar i massa ≤ 0,01 %.
2.PH-värdet för pumpad vätska varierar från 6,5 till 8,5.
3. Medeltemperatur ≤ 20 ℃.

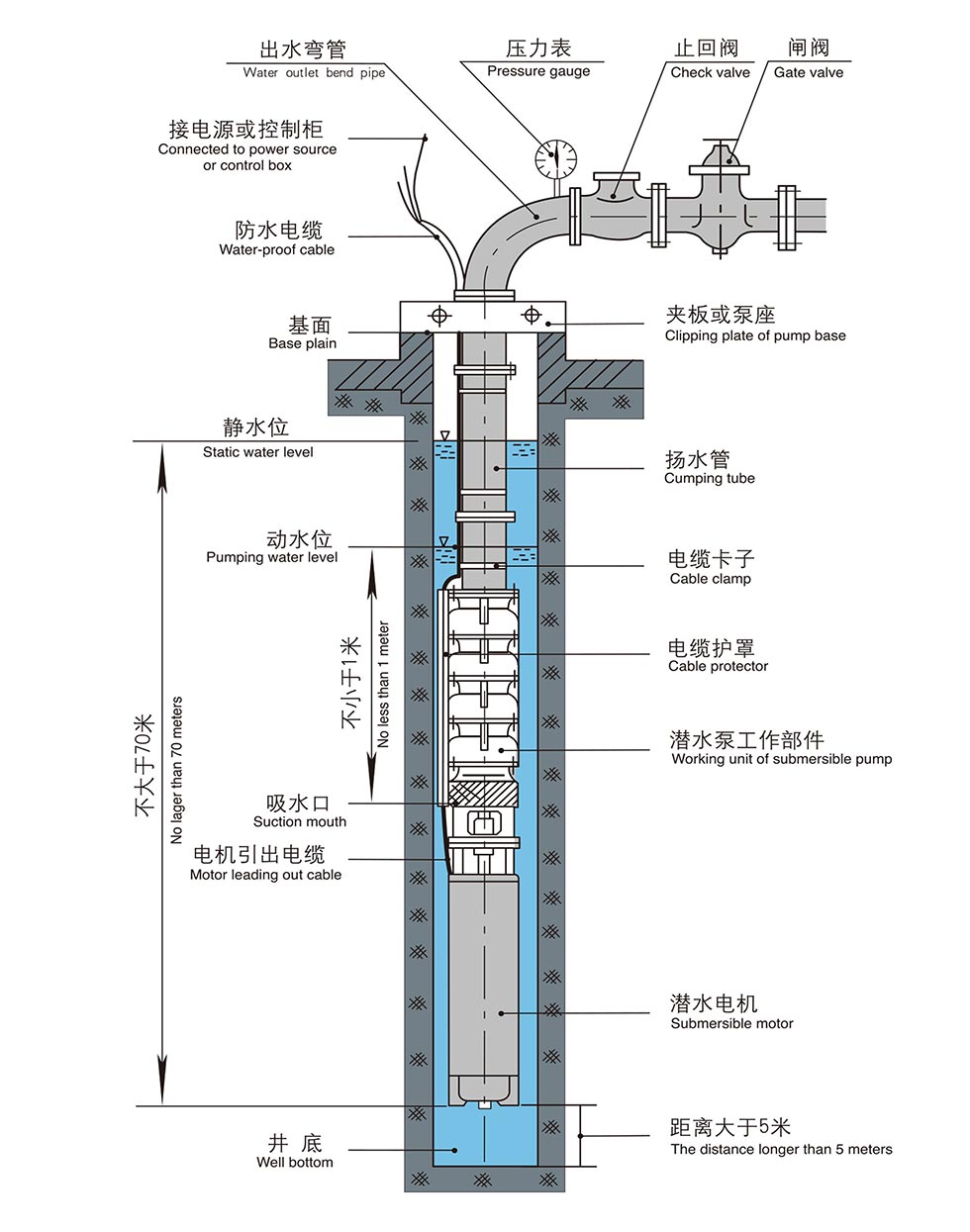

4. Inloppet till djupt nedsänkbar pump för bevattning bör vara minst 1 m under dynamisk vattennivå; maximalt nedsänkningsdjup är 70m under statisk vattennivå; pumpens botten håller minst 1 m avstånd från brunnsbotten.
5.Rakt brunnshölje med slät innervägg och ingen höljeförskjutning.

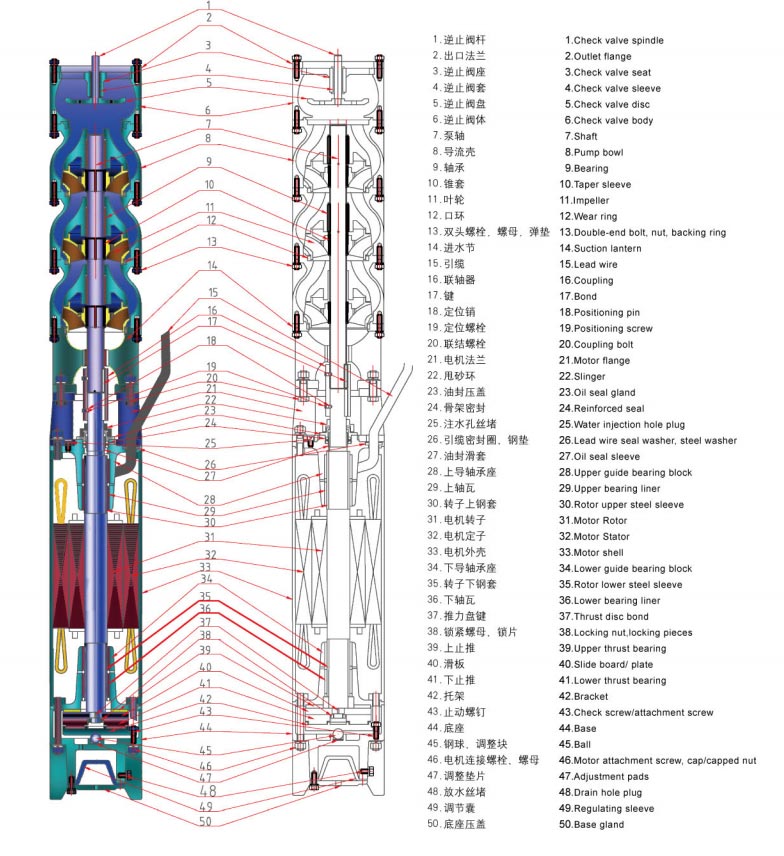

1. Den djupgående dränkbara pumpen för bevattning består av en dränkbar 3-fas asynkron motor och pumpkropp. Motorn är direkt kopplad till den övre pumpenheten. Pålitlig axeltätning monterad på toppmotoraxeln förhindrar korsläckage mellan internt motorkylvatten och pumpat medium, vilket säkerställer en långsiktig stabil drift.
2. Pumpen är ensugande flerstegs vertikal centrifugaltyp; matchad motor är vattenfylld våt-typ vertikal dränkbar asynkronmotor, ansluten via pipkoppling.
3. Motorlindningen använder nylonmantlad PE vattentät magnettråd; motorkaviteten är fylld med rent färskvatten.
4. Vattensmorda styrlager används för motor. Axiallager på motorbotten bär dubbelriktat axiellt tryck från pumpen. Version med högt huvud utrustar nickelhaltiga kopparfläktformade tryckkuddar matchade med importerade Phylos glidplattor för axiell belastning.
5. En extra axiell kraftlagerkomponent är installerad mellan pumpen och motorn på höglyftsmodeller, maximalt lyfthöjd till 900m.
1.Fyll motorkaviteten med rent färskvatten före start; dränera allt internt vatten för vinterförvaring för att undvika frostsprickor.
2. Testa regelbundet enhetens isolationsresistans, värdet ska inte vara lägre än 0,5 MΩ.
3.Standard garantiperiod: 1 år under normal drift.
Exempel: QJ80-100-37
| Koda | Menande |
| Q | Dränkbar typ |
| J | Deep Well Application |
| 80 | Nominellt flöde: 80 m³/h |
| 100 | Nominellt huvud: 100 m |
| 37 | Motoreffekt: 37 kW |
Innan du väljer en pumpmodell bör kunderna bekräfta följande information:
Bestäm erforderlig vattenproduktion enligt bevattningsområde och vattenbehov.
Beräkna den nödvändiga lyfthöjden inklusive:
• Brunnsdjup
• Vertikalt lyftavstånd
• Tryckförlust i rörledningen
• Krav på terminalvattentryck
Välj en pumpdiameter som passar det befintliga brunnshöljet.
Bekräfta spänning, frekvens och tillgänglig elektrisk kapacitet.
Kontrollera vattentemperatur, PH-värde och innehåll av fasta partiklar.
Att tillhandahålla dessa parametrar hjälper till att säkerställa att den valda pumpen levererar den förväntade prestandan.
| Felfenomen | Skäl | Lösningar |
| Huvudet oåtkomligt, inget vatten kan absorberas eller otillräckligt vattenutsläpp. | 1.Dynamiska vattennivån sjunker under tillåtna min. dynamisk vattennivå; 2.Brott i lyftröret led; 3. Omvänd rotation av motorn; 4. Minskad spänning; 5. Blockerat vatten inlopp; 6.Skadad koppling. |
1. Öka pumpsteget och lyftröret för att öka brunnsdjupet; 2. Reparera brott; 3. Byt ut tråden kontakt; 4. Kontrollera spänningen; 5.Tvätta vatteninloppet; 6. Byt ut kopplingen. |
| Motorn går inte vid start, med buzz. | 1.Bearing anfall; 2.Enfasdrift av motorn. |
1. Undersök och reparera skadade delar; 2. Kontrollera anslutningskabeln och hitta fasfel. |
| Överstor amperemeter pekarsving | 1.Dynamisk vattennivå sjunker till absorptionsinloppet; 2.Dynamiska vattennivån sjunker under det tillåtna min.dynamisk vattennivå; |
1. Minska vattenutsläpp och öka nedsänkningsdjupet. |
| Våldsamma vibrationer av enheten | 1. Pumpspindeln är böjd; 2. Slitage på enhetens lagerdel är för stor; 3. För intensiv gasreglage; 4. Skadat koppling. |
1. Kalibrera spindeln; 2. Byt ut lagret; 3.Förstora slussventilen; 4. Byt ut kopplingen. |
| Fall i flöde | 1. Slitage vid bärande ring; 2. Blockerat vatteninlopp; 3.Läckage vid skarv mellan lyftrör resp skal. |
1. Reparera eller byt ut slitna delar; 2.Tvätta vatteninloppet; 3.Kontrollera anslutningsdelen. |
| Plötslig minskning av isolationsmotstånd | 1. Dålig kvalitet på motorkabelkontakten; 2. Skadad isolering av motorrotatorledningar; 3. Sliten kabel. |
1. Återanslut kabelkontakten; 2. Reparera motorledningar; 3. Reparera skador. |
| Ökning av strömförbrukning (amperemeterindikation överstiger nominellt värde) |
1. Slitet lager impeller; 2. Interkontakt mellan motorn efter att lagret är slitet; 3.Nötning mellan pumphjul och skal. |
1. Undersök och reparera pumpen; 2. Undersök och reparera motorn; 3.Kontrollera flödet och kontrollera motorns dragkraft bäring. |
En dränkbar pump med djupa brunnar används främst för att utvinna grundvatten från djupa brunnar och försörja vatten till bevattning, hushållsbruk, industriella tillämpningar och andra vattenöverföringsprojekt.
Ja. ATQJ-serien är designad för bevattning av jordbruksmark, sprinklersystem, växthusbevattning och annat vattenförsörjningsapplikationer för jordbruket.
Kunder bör tillhandahålla:
• Erforderligt flöde
• Pumphuvud
• Brunnsdjup
• Brunnsdiameter
• Information om vattenkällor
• Krav på strömförsörjning
Ja. AOTE-pumpen kan anpassa pumpparametrar inklusive flödeshastighet, tryckhöjd, motoreffekt, spänning och material enligt projektkrav.
Det tillåtna installationsdjupet beror på vald modell och driftsförhållanden. Modeller med högt huvud kan uppnå lyfthuvuden upp till 900 meter.
Regelbundna kontroller av isolationsresistans, kabelkondition, driftström och vattenutgång rekommenderas för att upprätthålla stabil prestanda.
AOTE har specialiserat sig på pumptillverkning i många år och tillhandahåller dränkbara pumpar med djupa brunnar för jordbruks-, industri- och kommunala tillämpningar. Med erfaren ingenjörsförmåga och flexibel tillverkning processer stödjer vi såväl standardmodeller som skräddarsydda pumplösningar för olika vattenförsörjningsprojekt.
