Dränkbar axialflödespump för bevattning

Den dränkbara axialflödespumpen för bevattning är konstruerad för vattenöverföringsapplikationer med stora volymer kräver hög flödeskapacitet och låg arbetshöjd.

Designad med en integrerad dränkbar motor och pumpstruktur, ger denna serie en praktisk lösning för jordbruksbevattningssystem, flodvattenintagsstationer, översvämningsdräneringsprojekt och kommunalt vatten ledning anläggningar där kontinuerlig och pålitlig vattenöverföring krävs.

Jämfört med konventionella torrinstallerade axialflödespumpsystem, förenklar den dränkbara designen installationen, minskar pumpstationskonstruktionskraven och förbättrar driftsstabiliteten i miljöer med fluktuerande vattennivåer.

Produktstruktur och verksamhetsprincip

Motorn är placerad ovanför pumpsektionen och hela enheten arbetar nedsänkt i vatten.

De viktigaste strukturella egenskaperna inkluderar:
• Integrerad pump-motorkonfiguration
• Justerbara pumphjulsblad
• Helt sluten dränkbar motor
• Mekaniskt tätningssystem
• Automatiskt övervakningssystem

Sett från inloppssidan roterar pumphjulet moturs.

Den justerbara impellerdesignen gör att pumpen kan bibehålla effektiv prestanda under olika drift villkor, vilket gör den lämplig för applikationer med förändrade flödeskrav.

Varför välja en dränkbar axialflödespump för bevattning?

1. Designad för förhållanden med högt flöde och lågt huvud

Axialflödespumpar är speciellt designade för applikationer där en stor mängd vatten behöver flyttas med relativt låga tryckkrav.

Typiska tillämpningar inkluderar:
• Jordbrukets bevattningskanaler
• Flodvattenintagssystem
• Reservoarvattenöverföring
• Översvämningskontrollpumpstationer

2. Utrymmesbesparande pumpstationsdesign

Traditionella pumpstationer kräver vanligtvis:
• Separat motorinstallation
• Stora utrustningsrum
• Komplext uppriktningsarbete

Den integrerade dränkbara strukturen gör att pumpenheten kan arbeta direkt under vattnet, vilket minskar ovan jord konstruktionskrav och göra den lämplig för platser med begränsat utrymme.

3. Stabil drift under varierande vattennivåer

För bevattning och översvämningskontrollprojekt kan vattennivåerna ändras avsevärt.

Den dränkbara motorns design ger:
• Effektiv motorkylning
• Minskat driftljud
• Pålitlig kontinuerlig drift

Valguide för QZB och QHB-serien

Att välja rätt pumptyp beror huvudsakligen på flödeskrav, tryckhöjdsförhållanden och applikationsmiljö.

Välj QZB axialflödespump när:

Stor vattenvolymöverföring krävs Pumphuvudet är relativt lågt Kontinuerlig bevattning eller dränering behövs

Välj QHB Mixed Flow Pump när:

Högre huvudprestanda krävs Vattennivån förändras avsevärt Bättre hydraulisk anpassningsförmåga behövs

Guide för val av pumpmodell

QZB-serien finns i flera storlekar för att möta olika projektkrav.

Exempel: 700QZB-100

Tillgängligt modellutbud

Tillgängliga modeller inkluderar

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, etc.

Huvudapplikationer och driftsmiljöer

QZB och QHB axiellt flöde dränkbara pumpar är allmänt användbara för användning i industri- och gruvanläggningar, skeppsvarv, vattenförsörjning och dräneringssystem i städerna, jordbruksbevattning och kraftverksvattenförsörjning och dränering system.

Den dränkbara QZB axialflödespumpen är lämplig för applikationer som kräver lågt tryckhöjd och höga flödeshastigheter; QHB dränkbar pump med blandat flöde har hög effektivitet och utmärkt kavitationsmotstånd, vilket gör den lämplig för applikationer med betydande fluktuationer i vattennivån och relativt höga fallhöjdskrav.

Dessa produkter är designade för att hantera råvatten eller lätt förorenat avloppsvatten, med en maximal vätsketemperatur av 50°C, ett pH-område på 4 till 10, ett volymetriskt förhållande av suspenderade partiklar under 2 % och en specifik vikt på mindre än 1,2 × 10³ kg/m². Att använda dessa produkter är den mest effektiva lösningen för översvämningsskydd av kraftverksmotorer flod och sjönära områden där vattennivån fluktuerar avsevärt.

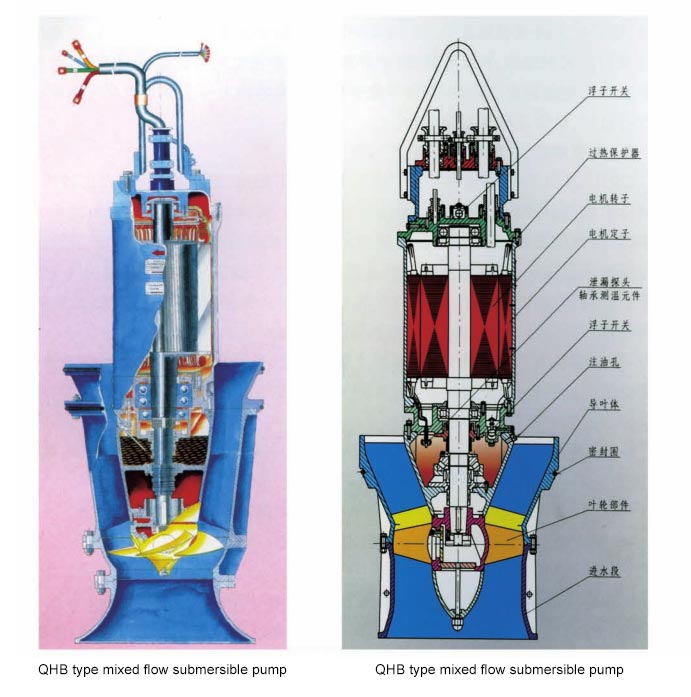

Produktstrukturbeskrivning

Motorn för den dränkbara axialflödespumpen för bevattning är placerad ovanför pumpen. Den dränkbara motorn har en torrtyp design med klass F-isolering, pålitliga mekaniska och hjälptätningar, och är utrustad med skyddsanordningar mot läckage och mot temperaturstegring i de inre lindningarna och lagren.

Den levereras med ett styrskåp, vilket garanterar säker och pålitlig drift. Pumpen är lämplig för ett brett spektrum av vatten kvaliteter och miljöförhållanden, har justerbara impellerblad och fungerar över ett brett spektrum av driftsförhållanden.

Sett från inloppet roterar pumphjulet moturs.

Vanliga frågor

Vad är skillnaden mellan en axialflödespump och en blandflödespump?

Axialflödespumpar är designade för mycket höga flödeshastigheter och låga tryckhöjdsförhållanden, medan blandflödespumpar ger bättre prestanda när högre lyfthöjd och ändrade driftsförhållanden krävs.

Kan en dränkbar axialpump användas för bevattning av flodvatten?

Ja. QZB-serien är lämplig för överföring av råvatten från floder, reservoarer och bevattningskanaler när vatten innehåller begränsade suspenderade partiklar.

Varför välja en dränkbar axialflödespump för bevattning istället för en traditionell pumpstation?

Den integrerade nedsänkta strukturen minskar installationskraven, förbättrar motorkylningen, sänker buller och möjliggör flexibel installation på platser med begränsat utrymme.

Vilken information behövs innan du väljer en pump?

Kunder bör tillhandahålla:
Erforderlig flödeshastighet
Pumphuvud
Vattentäktsförhållanden
Installationsmetod
Krav på strömförsörjning
Våra ingenjörer kan rekommendera en lämplig pumpmodell utifrån projektets förutsättningar.
