Vattenackumulering är en av de stora utmaningarna som påverkar gruvdriftens effektivitet och säkerhet. Överskott av grundvatten, nederbörd, och underjordiskt läckage kan avbryta produktionen, skada utrustning och öka driftskostnaderna.

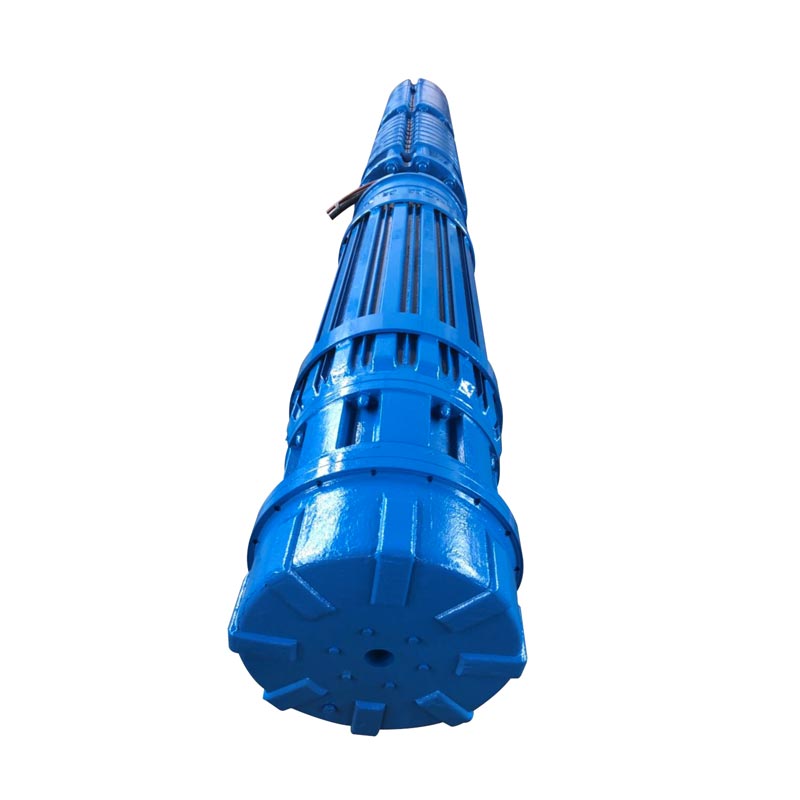

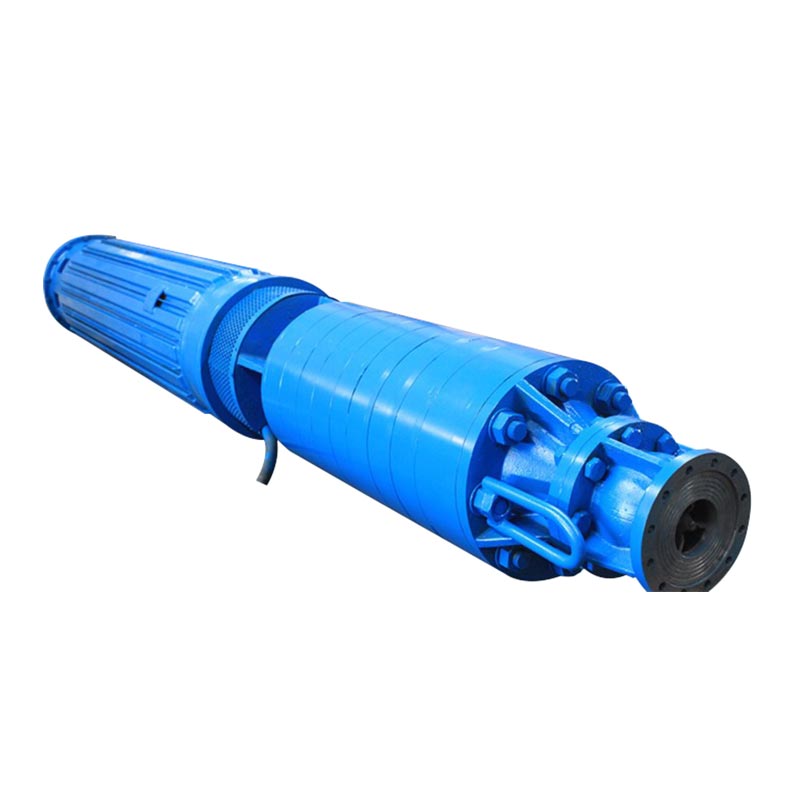

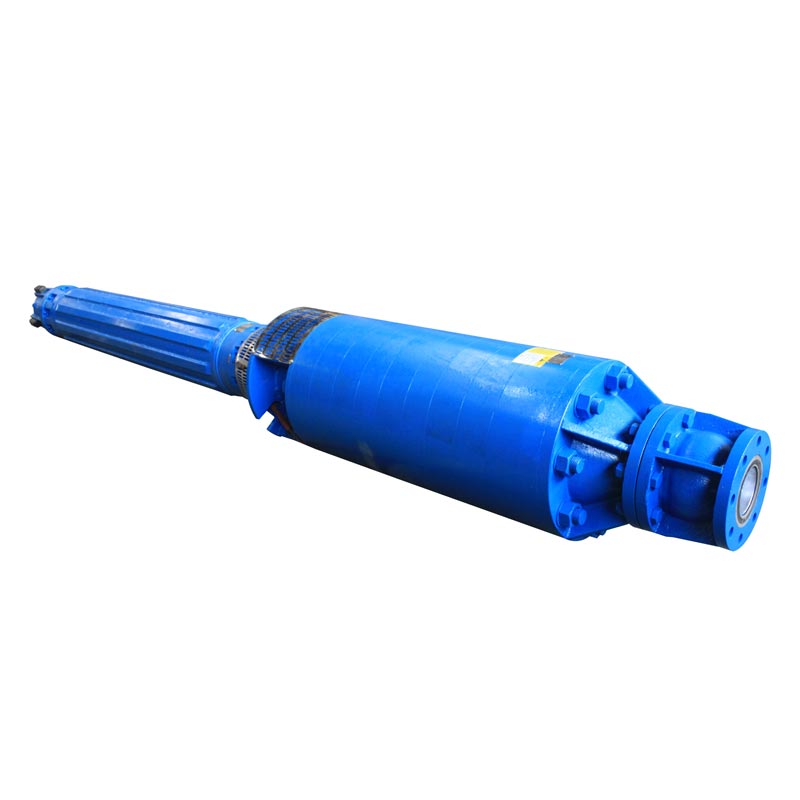

The Drainage Submersible Mining Pump is engineered for heavy-duty mine dewatering applications where continuous drift och lång livslängd krävs. Designed with a high-performance centrifugal hydraulic system and robust submersible motor technology, it provides stable water removal even in deep mines, large open pits, and environments som innehåller slipande partiklar.
Från kol- och koppargruvor till utvinningsplatser för guld, tenn och diamanter, denna pump levererar pålitlig dränering prestanda under krävande förhållanden.
Ju lägre belastning på enheten från axiell dragkraft och indragna fasta ämnen och slam, desto högre funktion tillförlitlighet.
Ju högre driftsäkerhet, desto längre livslängd. För dränkbara motorpumpar med HDM som kan vara 10 år eller mer.
Ju längre livslängd och ju högre effektivitet (upp till 90%-plus), desto lägre driftskostnader.
Flödeskapacitet Q: upp till 6000 m'/h (26500 US gpm)
Leveranshuvud H: upp till 1500 m (5000 fot)
Tryck p: upp till 150 bar (2200 Psi)
Hastighet n: upp till 3600 rpm
Motorns prestandadata:
Frekvens: 50 Hz/ 60 Hz
Spänning V: upp till 14000 volt
Motoreffekt P: upp till 5000 kW (6700 hk)
Hastighet n: upp till 3600rpm
Temperatur t: upp till 100 ℃
Material: Materialen väljs individuellt enligt dina krav, inklusive grått gjutjärn, segjärn, brons, aluminiumbrons, duplex rostfritt stål.
(1) Den dränkbara pumpen har ett centrifugalhjul och en radiell ledskovelstruktur; under drift dras vätskan in radiellt och släpps ut radiellt;
(2) Denna dränkbara pump består huvudsakligen av pumphjulet, tätningsringen, övre och nedre ledskovlar, övre och nedre mellansektioner, sugsektion, utloppssektion, pumpaxel, övre axiallager, ledskovelhylsa och mellanliggande övergångssektion.
(3) Pumpens arbetskammare består av pumphjulet, ledskovlarna och mellansektionerna. Impellern, lagerhylsorna och stålhylsorna bildar rotorenheten, medan glidlager är installerade i sugsektionen, utloppssektionen och mellanliggande övergångssektionen för att stödja den roterande rotorenheten.
(4) För att balansera axiella krafter är pumphjulen symmetriskt anordnade: det övre pumphjulet roterar medurs, medan det nedre pumphjulet är installerat i motsatt riktning. De axiella krafterna som genereras av pumphjulen under drift tar ut varandra, och eventuell kvarvarande axialkraft bärs av axiallagret som är anslutet till motorn, vilket förlänger enhetens livslängd.
(5) Rotorn placeras med hjälp av den radiella ansatsen på pumpkopplingen för att passa in med motorlagerhusets koppling, och säkras axiellt med bultar för att bilda en stel anslutning.

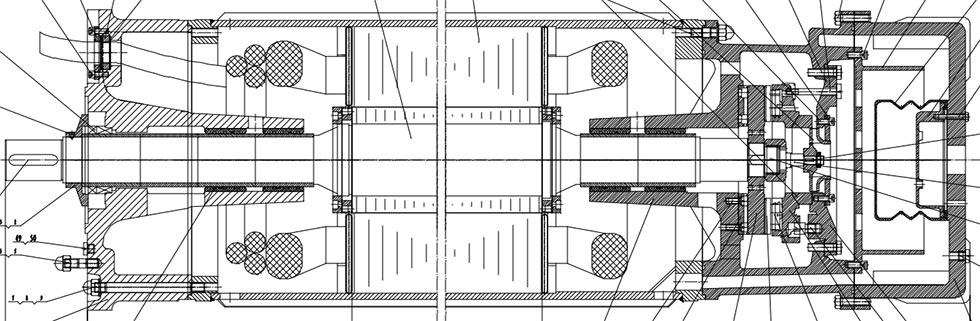

(1) Motorn består av stator, rotor, övre och nedre styrlager, axiallager, bas, axelförlängningstätning montering och andra komponenter.
(2) Motoraxelförlängningen är tätad med en gummiförstärkt oljetätning och en mekanisk tätning.
(3) En expansionsblåsa av gummi är installerad i botten av motorn för att balansera trycket mellan motorns inre kavitet och det externa vattnet när termisk expansion och sammandragning inträffar inuti motorn eller när yttre vattennivån fluktuerar. Motorns nedre del är fodrad med korrosionsbeständig galvaniserad plåt metall.
(4) Motorhusets yttre yta har kylflänsar och kylvattenkanaler. Under drift, insidan av motorn är fylld med vatten, som cirkuleras av pumphjulet i botten av rotorn för att säkerställa uniform internal temperature. Samtidigt försvinner det snabba vattenflödet över motorns yttre yta värme från höljet, kylflänsar och vattenkanalytor.
(5) The motor’s stator windings use high-voltage, water-resistant insulated wire, which offers excellent temperature motstånd och isoleringsegenskaper. The winding wires are connected to a high-voltage, water-resistant power cable. Additionally, temperature sensors are attached to the surface of the winding ends to monitor the water temperaturen runt dem. The temperature sensors are connected to a four-core cable; both cables are routed out through the cable exit holes in the upper guide lagerhus.
(6) Rotorn är av ekorrbur-typ, med buren gjord av kopparledare.
(7) De övre och nedre styrlagerhusen är försedda med lagerskålar, och ett axiallager är installerat vid den nedre änden av rotorn. Axiallagerenheten består av övre och nedre axiallager och en glidning platta, som används för att stödja axiella krafter; det övre axiallagret är av segmenterad ringform, medan det nedre axiallager är en segmenterad sektortyp.
Effektivt avlägsnande av grundvatten från underjordiska kolgruvor.
Lämplig för dräneringssystem för koppar-, guld-, tenn- och diamantbrytning.
Hanterar regnackumulering och grundvattenkontroll i stora gruvgropar.
Högtryckskonfiguration för djupa underjordiska operationer.
Pumpen är designad för gruvvatten som innehåller grundvatten, sediment och suspenderade partiklar. Materialval kan anpassas efter vattenförhållandena.
Beroende på konfiguration kan pumpen uppnå tryckhöjder upp till 1500 meter, vilket gör den lämplig för djupa gruvor dräneringsapplikationer.
Vanliga material inkluderar gjutjärn, segjärn, brons, aluminiumbrons och duplext rostfritt stål. Den valet beror på korrosions- och nötningskrav.
Ja. Pumpens hydrauliska prestanda, motorspänning, effekt, material och konfiguration kan anpassas efter projektkrav.
