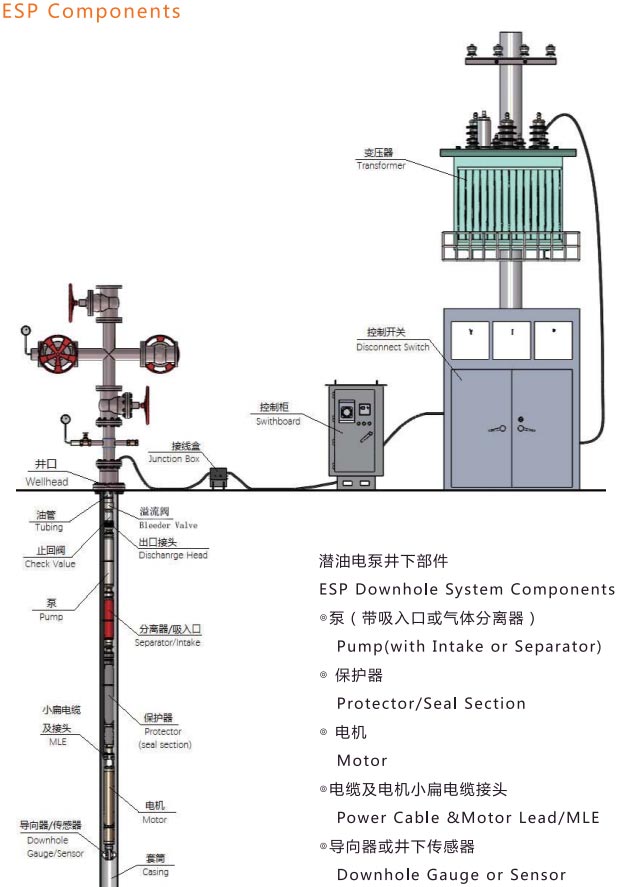

Huvuddelarna av nedsänkbar geotermisk pump med liten diameter: Centrifugalpump/intag/gasseparator/dränkbar motor/skydd/motorkabelförlängning/urladdning.
Dränkbar geotermisk pump med liten diameter är speciellt utvecklad för geotermiska brunnar och högtemperaturer under jord vattenutvinningsprojekt som kräver kompakta installationsmått och kontinuerlig drift.
Till skillnad från konventionella dränkbara pumpar innebär geotermiska brunnar ofta utmaningar som: Begränsad brunnsdiameter, Vattencirkulation med hög temperatur, Långvarig kontinuerlig drift, Svåra underhållsförhållanden, Korrosiva underjordiska miljöer
Aote ESP-system med liten diameter integrerar en flerstegs centrifugalpump, gasseparator, skydd och hög temperatur dränkbar motor för att ge en komplett lösning för djupa brunnsvätskelyft.
Standardpumpens diameter sträcker sig från 3,38 tum till 8,75 tum, vilket gör den lämplig för smala geotermiska brunnar och oljefältsapplikationer. Beroende på brunnsförhållandena finns skräddarsydda konfigurationer tillgängliga för olika flöden hastigheter, lyfthöjder och temperaturkrav.

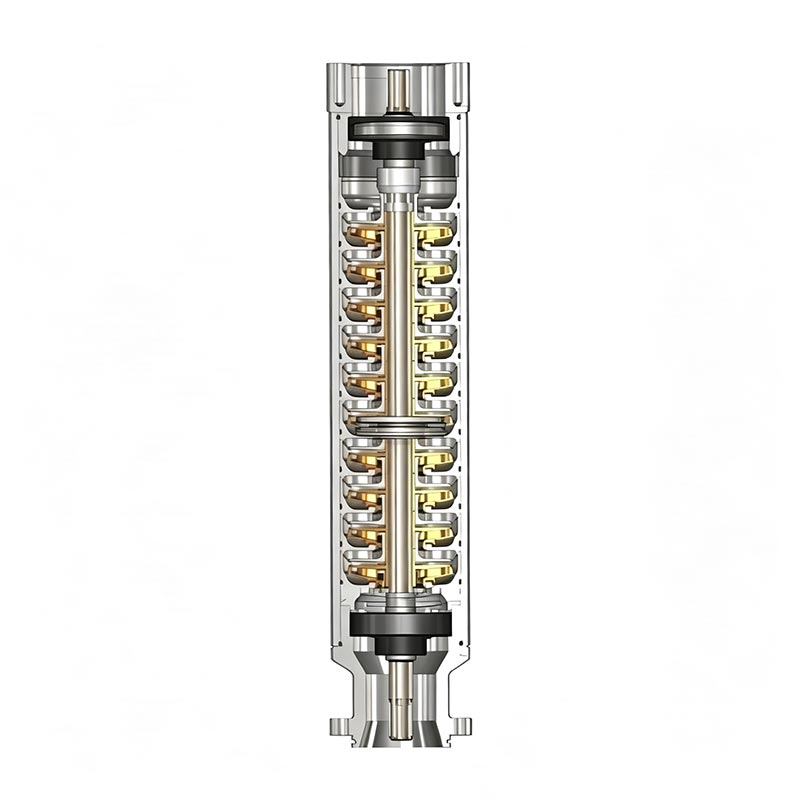

Antalet pumpsteg bestäms av den erforderliga lyftkraften. Varje steg består av ett flytande pumphjul kopplat till monel-k500 drivaxeln och en stationär diffusor som styr flödet av vätskan. Fläkthjulets axiella kraft är gjort av slitstarkt material. För att minska axialkraften är strukturen på impeller och diffusor designad av flytande typ. Resten av axiallasten och pumpaxelns dödvikt hålls av skyddets axiallager.
Det är sugporten för brunnsvätska som kommer in i den dränkbara centrifugalpumpen. Under tiden kan fri gas separeras innan den strömmar in i den dränkbara centrifugalpumpen, och därför avlastar gasen på pumpenheten.

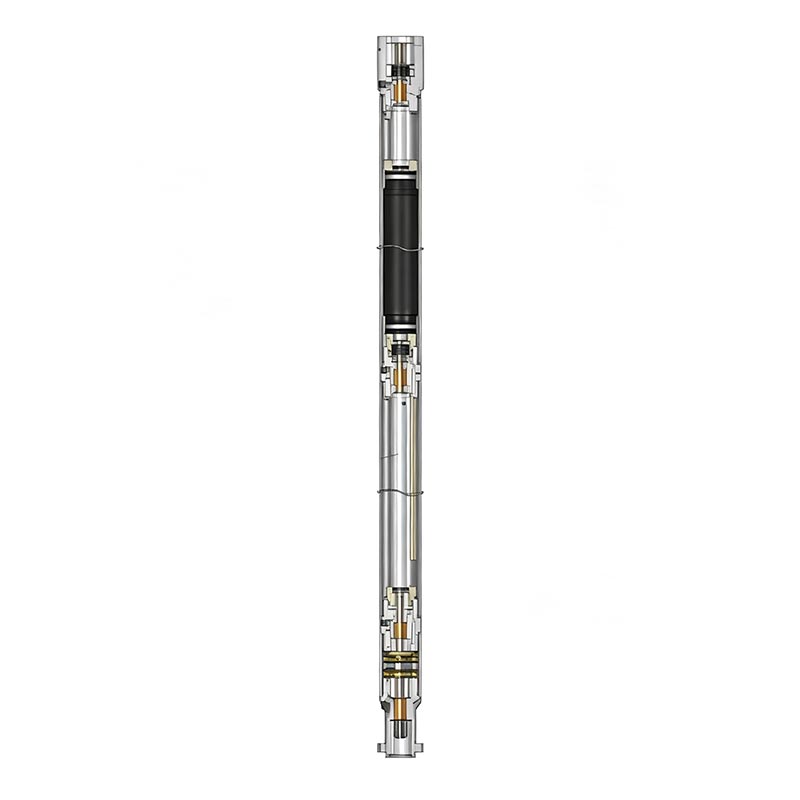

Varje sektion innehåller flera redundanta barriärkammare för att öka tillförlitligheten. Barriärkammare finns i labyrint och väsktyper. Skaftet på skyddet använder vanligtvis Monel-k500-material. Det finns sex mekaniska ansiktstätningar på det. Axiallager som används i tätningssektionen har hög bärkapacitet. vi kan erbjuda olika typer och serier tätningssektioner till anpassa individuella välförhållanden.

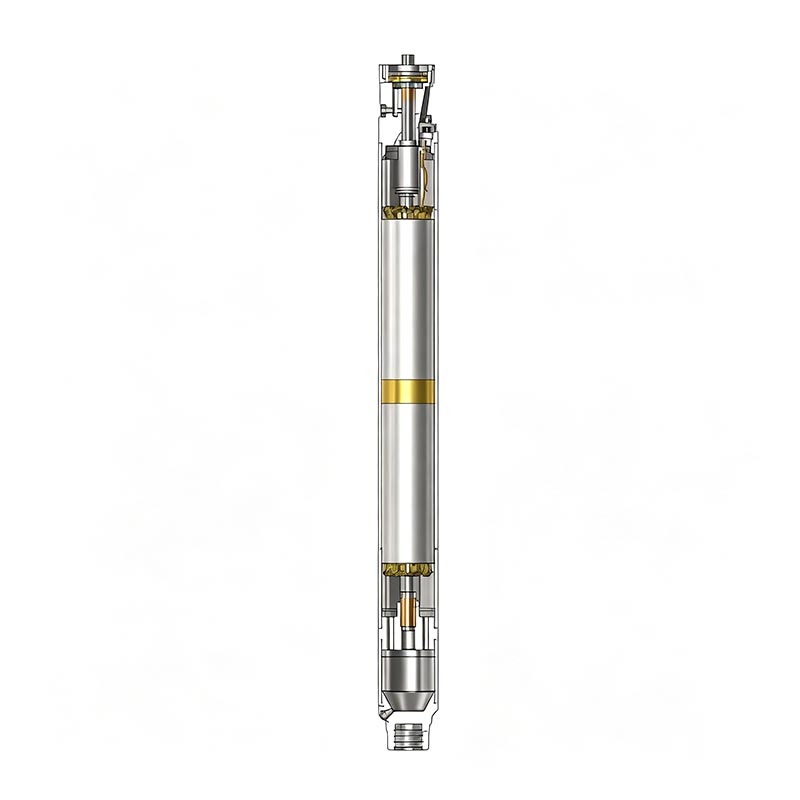

Den dränkbara motorn är kraften i att driva flerstegs centrifugalpump. Det är en tvåpolig trefas ekorrbur asynkron motor.
Den består huvudsakligen av stator, rotator och oljecykelsystem etc. På grund av dränkbar motor begränsas av brunn diameter och omgivningstemperatur. Dess utseende är långt och tunt. Maxlängden kan nå 10m. Den är fylld med en höghållfast, superdielektrisk olja för smörjning och värmeledningsförmåga.
Den dränkbara motorns arbetsläge är upprätthängande. Dess övre axiallager bär rotorns axiella kraft och egenvikt Värme som genereras av motorn överförs till brunnsvätska genom motorhuset.
Används för att utvinna varmt underjordiskt vatten för:
• Fjärrvärme
• Byggnadsvärmesystem
• Industriella värmeapplikationer
Ger kontinuerlig varmvattencirkulation för geotermiska kraftverk.
Lämplig för oljekällor som kräver kompakta ESP-system för vätskeproduktion.
Används i djupa brunnar där vanliga dränkbara pumpar inte tål temperaturförhållanden.
Aote Tianjin Pump Co., Ltd. grundades 2004, som är en professionell tillverkare inom produktion, försäljning, forskning och utveckling av elektriska dränkbara pumpar, dränkbara pumpar, avloppspumpar och motorer i en professionell tillverkare. Företaget är registrerat som ett privat företag i Jin nan Economic Development Area, en industri utvecklingsområde i Tianjin, Kina.
Företaget har en stark produktutvecklingskapacitet, för att introducera REDA nedsänkbar elektrisk pumpteknik, import av dränkbar motorteknologi som utvecklats på basis av synkronisering med världens ledande dränkbar pumpar, Dränkbara pumpar, och härledde att möta kundernas speciella krav på olika specialprodukter.
Vi har satt upp 6 huvudsektioner för tillverkning, inklusive lamineringsstapling, statorlindning, motormontering, pump montering, skyddsaggregat och separatoraggregat, skyddsaggregat och separatoraggregat. Hittills den årliga produktionen kapaciteten hos AOTE har nått 1150 ESP-enheter.
För att garantera kvaliteten följer vi strikt ISO9001-2008 ledningssystemstandarder, litar på moderna ledningssystem och den vägledande ideologin för djärv innovation, vilket gör produkten mer lyhörd för marknaden. Det är blir mer sofistikerade och har uppmärksammats av våra kunder.
Tack vare ert stöd, kärlek och förtroende som AOTE har uppnått dagens lysande prestation. Shumin Chen, vår general chefen uttrycker djup tacksamhet här! Vi kommer att uppfylla förväntningarna och öka produkternas teknikinnehåll att lysa starkt.
Standardsystemet är designat för geotermiska applikationer med arbetstemperaturer från 100℃ till 260℃. Material val och motorkonfiguration kan anpassas efter faktiska brunnsförhållanden.
Ja. Pumpen är speciellt utformad för smala brunnar, med tillgängliga diametrar från 3,38 tum till 8,75 tum.
Nyckelkomponenter som drivaxeln kan använda Monel K500-legering, medan högtemperaturisoleringsmaterial och dielektrisk olja appliceras i motorsystemet.
Ja. Aote kan anpassa pumpsteg, motoreffekt, tätningsstruktur och material baserat på brunnsdjup, temperatur, flödeshastighet och vätskeegenskaper.
